技术摘要：
本发明提供了一种多轴调节的显示屏安装系统，其包括底座，底座上固定安装有第一支撑杆，第一支撑杆的相对另一端转动连接有第一连接件，第一连接件上转动连接有第二支撑杆，第二支撑杆内设置有调节组件，调节组件包括弹性部件、调节螺杆、螺母，调节螺杆设置在靠近第一  全部
背景技术：
伴随着科学技术的发展，平板显示器在生产、生活中得到大规模应用。为了迎合消 费者对显示器调整角度或方位的需求，现在市面了涌现了多种型号、规格的显示器支架，大 大提升了人们的使用体验感。在实际使用过程中，根据不同工况的需求，需对显示器高度、 仰角、旋转等进行调节，但显示器厂商配套的底座，功能相对单一，无法实现多方位多角度 调节显示器的功能。 目前，可调节的显示器支架多采用四连杆结构来实现上下摆动调节，并且需要在 四连杆结构中设置弹力支撑组件来加强支撑臂的支撑力，同时固定四连杆的调节角度，整 个支架的结构复杂，制作成本也较高，从而导致售价偏高，进而影响其市场推广。
技术实现要素：

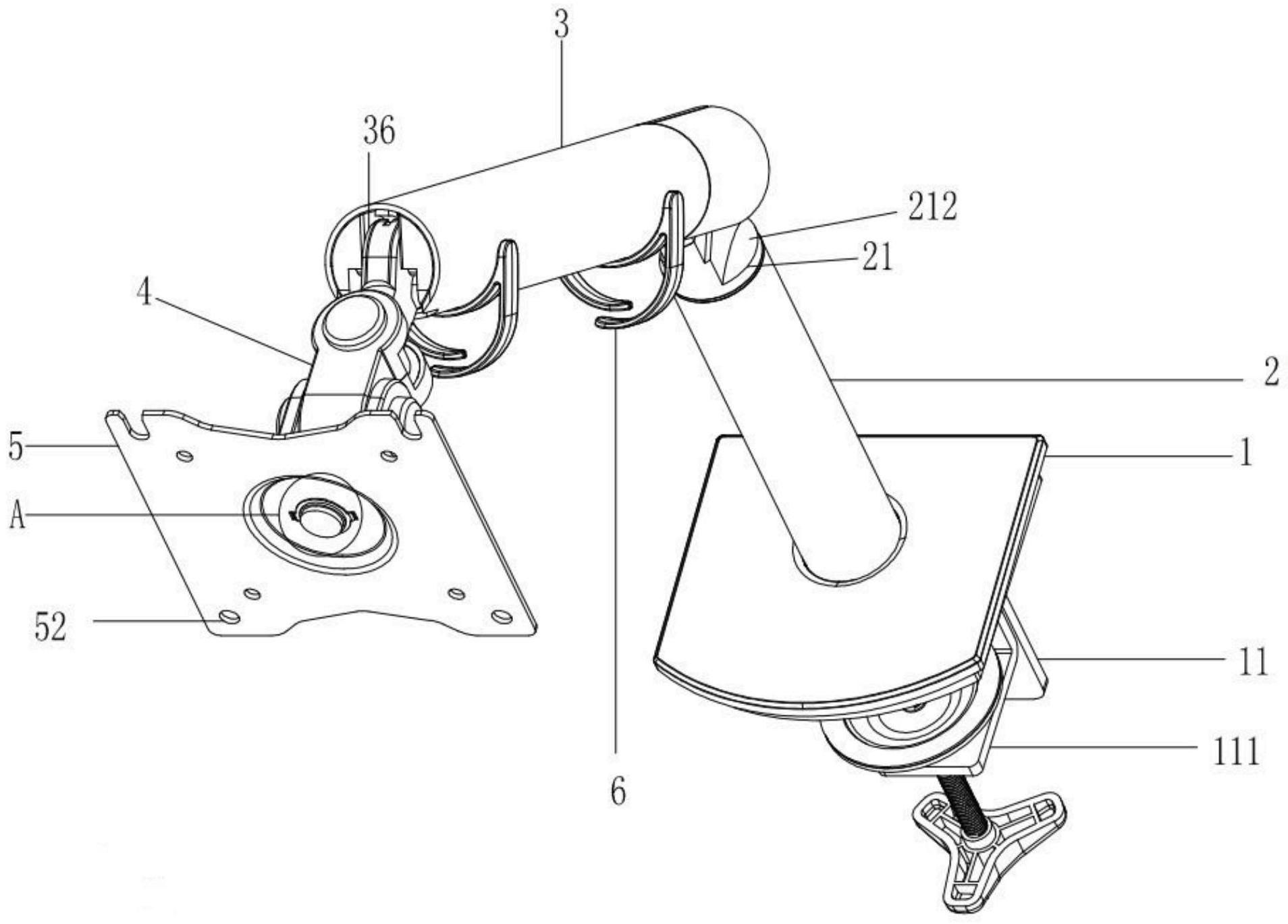

鉴于此，本发明提供了一种多轴调节的显示屏安装系统，其结构更加简单，可靠性 更高，还可以实现多方位多角度调节显示器，而且制作成本低。 为此，本发明提供了一种多轴调节的显示屏安装系统，其包括底座，底座上固定安 装有第一支撑杆，第一支撑杆的相对另一端转动连接有第一连接件，第一连接件上转动连 接有第二支撑杆，第二支撑杆内设置有调节组件，调节组件包括弹性部件、调节螺杆、螺母， 调节螺杆设置在靠近第一支撑杆的一端，弹性部件的一端通过螺母固定连接在调节螺杆 上，弹性部件的另一端固定连接于连接块，连接块上设置有驱动连杆，驱动连杆的相对另一 端连接第二连接件，第二连接件通过第一转轴转动连接在第一支撑杆上，第二连接件转动 连接有万向连接器，万向连接器上转动连接有显示器固定板。 进一步地，上述第一连接件上设置有第二转轴，第二支撑杆通过第二转轴转动连 接在第一连接件上。 进一步地，上述第一连接件顶部两侧设置有用于第二支撑杆转动的避让缺口。 进一步地，上述弹性部件为弹簧。 进一步地，上述万向连接器上转动连接有螺杆，螺杆的另一端设置至少一卡扣。 进一步地，上述显示器固定板上设置有匹配卡扣的卡槽。 进一步地，上述显示器固定板上设置有多个用于固定显示器的螺丝孔。 进一步地，上述第二支撑杆上设置有两个电缆扣，电缆扣沿第二支撑杆的长度方 向设置。 进一步地，上述底座上通过螺栓连接有L形连接板。 进一步地，上述L形连接板上设置有台钳。 本发明提供了一种多轴调节的显示屏安装系统，本发明在使用时，可以根据显示 器的大小重量，来调节角度，具体的，通过上下距离可以调节的台钳将底座固定在使用的桌 3 CN 111594736 A 说　明　书 2/3 页 面，可以满足跟多实用场景，还具有减震的效果，使用调节扳手，调节调节螺杆在第二支撑 杆内的位置，从而使调节螺杆向外移动弹簧拉紧，带动驱动连杆移动，反之弹簧松开，使弹 簧的松紧程度与显示器的重量相适应即可，通过万向连接器，显示器可以整体左右转动，再 通过螺杆，显示器在竖直面可以进行360°旋转，最后可以根据第一连接件进行高度的调节。 因此，本发明提供的一种多轴调节的显示屏安装系统，其相较于现有技术还具有 以下优点：其结构更加简单，可靠性更高，还可以实现多方位多角度调节显示器，而且制作 成本低。 附图说明 通过阅读下文优选实施方式的详细描述，各种其他的优点和益处对于本领域普通 技术人员将变得清楚明了。附图仅用于示出优选实施方式的目的，而并不认为是对本发明 的限制。而且在整个附图中，用相同的参考符号表示相同的部件。在附图中： 图1为本发明实施例提供的一种多轴调节的显示屏安装系统的结构示意图； 图2为图1中A部的放大图； 图3为本发明实施例提供的一种多轴调节的显示屏安装系统的剖视图； 图4为本发明实施例提供的一种多轴调节的显示屏安装系统的侧视图； 图5为本发明实施例提供的一种多轴调节的显示屏安装系统的主视图。
