技术摘要：
本申请公开了一种系统的控制电路及方法。其中，该电路包括：多个等级的电压源；用于为系统中不同的负载供电；第一与门电路，与多个等级的电压源连接，用于对多个电压源的工作状态进行逻辑与运算，并依据运算结果输出控制信号；系统控制器，用于依据控制信号确定是否触  全部
背景技术：
随着社会的发展，电子设备集成度越来越高，系统中的电压等级也不再是一种或 两种。多电压等级的系统越来越多，但各电压等级之间有着严格的工作时序要求，因此，如 何实现各电压源工作的时序关系显得尤为重要。目前通常使用FPGA实现各电压源时序的控 制，但此种方式开发难度高、开发周期长、投入成本高。 针对上述问题，目前尚未提出有效的解决方案。
技术实现要素：

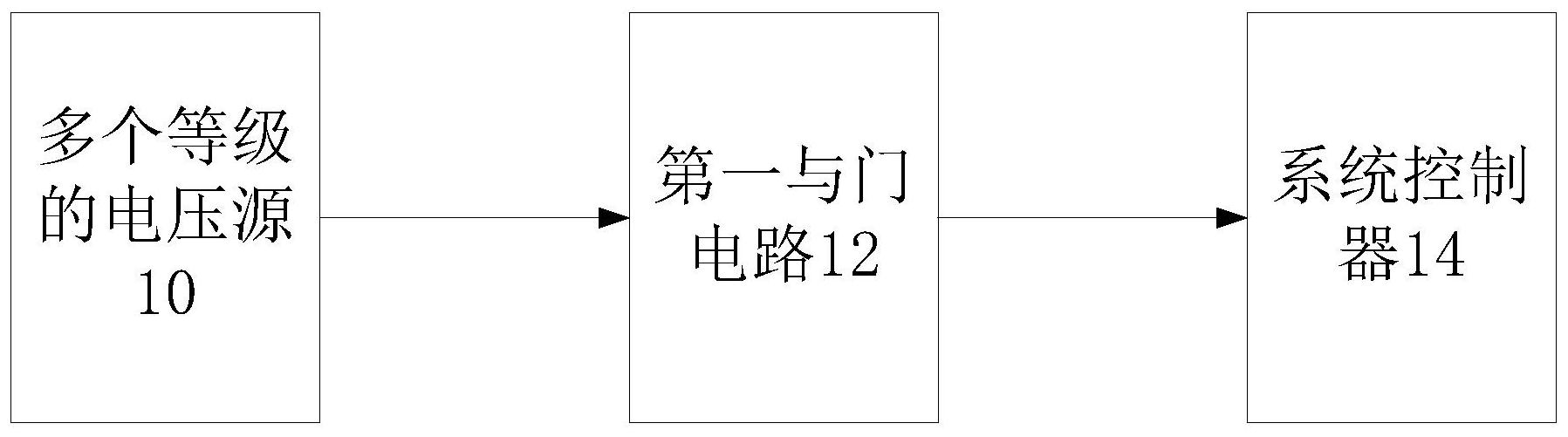

本申请实施例提供了一种系统的控制电路，以至少解决实现多电压源时序控制的 开发难度高、周期长、投入成本高等的技术问题。 根据本申请实施例的一个方面，提供了一种系统的控制电路，包括：多个等级的电 压源；用于为系统中不同的负载供电；第一与门电路，与多个等级的电压源连接，用于对多 个电压源的工作状态进行逻辑与运算，并依据运算结果输出控制信号；系统控制器，用于依 据控制信号确定是否触发系统进入工作状态。 可选地，多个等级的电压源包括：第一类电压源和第二类电压源；其中，第一类电 压源与第一与门电路的第一输入端连接；系统的控制电路还包括：第二与门电路；第二与门 电路的输入端与第二类电压源连接，第二与门电路的输出端与第一与门电路的第二输入端 连接，用于对第二类电压源中的电压源进行逻辑与运算，得到第一输出信号，并将第一输出 信号输入至第一与门电路；第一与门电路，还用于对第一输出信号中携带的使能信息和第 一类电压源的工作状态进行逻辑与运算，得到控制信号。 可选地，第二与门电路包括：具有多个输入端的宽电压与门电路，且第二与门电路 中用于接入电压源的输入端数量多于第一与门电路。 可选地，第一类电压源提供的电压大于第二类电压源中各个电压源提供的电压。 可选地，第一类电压源为主电源；第二类电压源为对第一类电压源逐级进行降压 转换得到的。 可选地，上述系统控制电路还包括：电压监控电路，一端与第一类电压源连接，另 一端与第一与门电路连接，用于对第一类电压源的输出电压进行监控，并将监控结果输入 至第一与门电路。 可选地，电压监控电路包括：复位电路，用于在第一类电压源的输出电压超出预设 范围时，输出用于指示第一类电压源的输出电压异常的低电平；在第一类电压源的输出电 压落入预设范围时，输出用于指示第一类电压源的输出电压正常的高电平。 可选地，第一与门电路，用于在多个电压源的工作状态均正常时，输出用于触发系 4 CN 111596585 A 说　明　书 2/7 页 统进入工作状态的控制信号；在多个电压源的工作状态中的至少一个工作状态异常时，输 出用于拒绝系统进入工作状态的控制信号。 根据本申请实施例的另一方面，提供了一种电子设备，包括：以上任意一项所述的 系统的控制电路。 根据本申请实施例的又一方面，提供了一种系统的控制方法，上述系统包括负载 和用于为负载供电的多个等级的电压源，上述方法包括：获取多个等级的电压源的工作状 态；对多个电压源的工作状态输入至与第一与门电路进行逻辑与运算，并确定与运算结果 对应的控制信号；依据控制信号确定是否触发系统进入工作状态。 可选地，多个等级的电压源包括：第一类电压源和第二类电压源；通过第二与门电 路对第二类电压源中的电压源进行逻辑与运算，得到第一运算结果；通过第一与门电路对 第一运算结果和第一类电压源的工作状态进行逻辑与运算，得到控制信号。 根据本申请实施例的再一方面，提供了一种非易失性存储介质，非易失性存储介 质包括存储的程序，其中，在程序运行时控制非易失性存储介质所在设备执行以上所述的 任意一项系统的控制方法。 在本申请实施例中，通过多个等级的电压源为不同的负载供电，使用与多个等级 的电压源连接的第一与门电路，对多个电压源的工作状态进行逻辑与运算，并依据运算结 果输出控制信号，该信号控制系统控制器是否触发系统进入工作状态达，达到了在多个电 压源供电时，可以有效控制各电压源之间严格的工作时序关系的目的，可靠性高，降低了器 件的损坏率，并且通过硬件搭建电路，降低了开发的难度和开发成本，从而解决了实现多电 压源时序控制的开发难度高、周期长、投入成本高以及开发过程中器件易损坏的技术问题。 附图说明 此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申 请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中： 图1是根据本申请实施例的一种系统的控制电路的结构示意图； 图2是根据本申请实施例的一种可选的第二类电压源电路的示意图； 图3是根据本申请实施例的另一种可选的系统的控制电路的结构示意图； 图4是根据本申请实施例的一种可选的多路电压源触发时序电路； 图5是根据本申请实施例的一种可选的各电压源之间的工作时序关系图； 图6是根据本申请实施例的一种系统的控制电路的方法流程示意图。
