技术摘要：
本发明涉及一种融合多源信息的电网地理信息系统，包括瓦片地图层以及分别通过地理位置与瓦片地图层关联的电网信息层、清洁能源信息层、外部环境信息层、虚拟现实信息层。本发明以地理位置为核心，通过地理位置关联电网信息、清洁能源信息、外部环境信息以及虚拟现实信  全部
背景技术：
电网地图是在地图的基础上，融合了电网信息、清洁能源信息、外部环境信息以及 虚拟现实信息等多元信息的地图，是智能调控平台的重要组成部分。如何在电网地图中融 合多源综合信息，为调控人员实时提供电网中设备、地理、天气、运行机理等综合信息，帮助 调控人员全面掌控电网实时运行状态，感知运行风险，从而对风险进行预判，实施有效预 控，是智能调控平台亟待研究的问题。近几年来，研发人员对电网地图的多源信息综合展示 开展了大量的研究，并且重视程度越来越高。但目前已有的研究中，所提出的电网地图多数 只支持地理背景图，并不支持真实经纬度对应的地理图，并且采用的地理图中并不包含天 气、气象灾害、清洁能源、虚拟现实等信息的展示。 现有技术公开了一种基于地图数据的电力系统可视化方法，实现了电力系统和地 图信息的结合展示，但未展示外部环境和清洁能源信息；现有技术还公开了一种结合电网 图形的配网抢修系统及方法，设计了一种用于配网抢修的电网地图模块，但未结合外部环 境信息，同时也并未给出地图缩放时的操作策略。
技术实现要素：

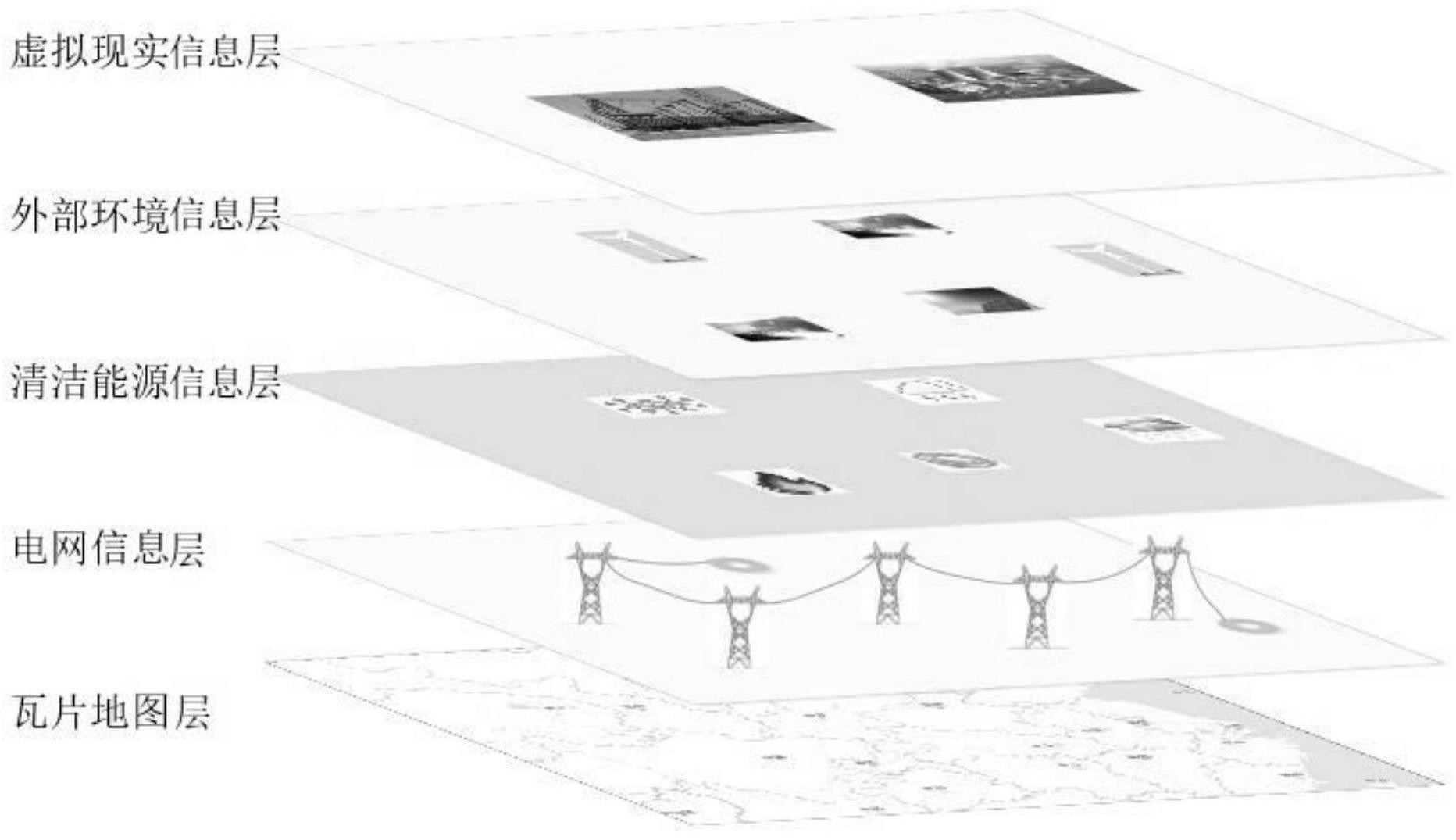

(一)要解决的技术问题 为解决现有技术存在的问题，本发明提供一种融合多源信息的电网地理信息系 统。 (二)技术方案 为了达到上述目的，本发明采用的主要技术方案包括： 设计本发明提供一种融合多源信息的电网地理信息系统，包括瓦片地图层以及分 别通过地理位置与瓦片地图层关联的电网信息层、清洁能源信息层、外部环境信息层、虚拟 现实信息层。 在上述方案中，所述瓦片地图层是由多个在线或者离线的瓦片地图拼接而成，所 述瓦片地图支持缩放，缩放等级为3-18。 在上述方案中，所述瓦片地图基于瓦片地图模型进行缩放，所述瓦片地图模型是 一种金字塔样式的多分辨率层次模型，从瓦片金字塔的最顶层到最底层，其覆盖的地理范 围不变，而分辨率逐层升高，展示的信息越来越丰富。 在上述方案中，所述电网信息层展示包括但不限于杆塔、线路、电厂、变电站的电 网设施信息，通过电网设施的经纬度坐标关联展示其在瓦片地图层的地理分布情况，并展 示重要输电线路跨越高速铁路、高速公路和架空输电线路区段的信息。 在上述方案中，所述清洁能源信息层以图形动画展示包括但不限于水能、风能及 3 CN 111611334 A 说　明　书 2/4 页 太阳能光伏的清洁能源在瓦片地图层的地理位置分布，及其对应的包括但不限于装机容 量、出力信息。 在上述方案中，所述外部环境信息层包括天气层和气象灾害层，其中，所述天气层 展示包括但不限于不同地理区域下气候、温度、风力的天气信息，所述气象灾害层展示包括 但不限于不同地理区域下雷电、暴雨、暴雪、大风、山火的信息。 在上述方案中，所述虚拟现实信息层展示包括但不限于电厂、变电站的电网设施 三维虚拟模型及其实时运行状态，三维虚拟模型是根据电网设施的实际模型创建。 在上述方案中，所述瓦片地图层制定图层显示机制：当瓦片地图层缩放到设定级 别时，瓦片地图层展示电网信息层、清洁能源信息层、外部环境信息层、虚拟现实信息层对 应的信息；用户可以对展示信息进行隐藏或展示；瓦片地图层设置展示信息是否支持区域 缩放。 (三)有益效果 本发明以地理位置为核心，通过地理位置关联电网信息、清洁能源信息、外部环境 信息以及虚拟现实信息等多源信息，将杆塔、气象灾害、清洁能源、电厂三维模型、变电站三 维模型等多种信息有效地投射到电网地图上，并支持多源信息层在电网地图的缩放操作， 帮助电网调控人员对电网风险进行全网分析和全局监控。 附图说明 图1为本发明实施例提供的一种融合多源信息的电网地理信息系统的原理示意 图； 图2为本发明实施例提供的瓦片地图层的拼接原理示意图(其中，(a)表示瓦片地 图拼接关系示意图；(b)表示瓦片地图模型)。
