技术摘要：
本发明公开了无线传感网络节点防护装置，包括上壳体和下壳体，所述上壳体的外表面和下壳体的外表面均开设有缓冲槽，缓冲槽的内壁固定连接有缓冲弹簧，缓冲弹簧的一端固定连接有缓冲板，缓冲板远离缓冲弹簧的一侧固定连接有缓冲杆，缓冲杆远离缓冲板的一端分别贯穿上壳  全部
背景技术：
传感器网络系统通常包括传感器节点、汇聚节点和管理节点。大量传感器节点随 机部署在监测区域内部或附近，能够通过自组织方式构成网络，传感器节点监测的数据沿 着其他传感器节点逐跳地进行传输，在传输过程中监测数据可能被多个节点处理，经过多 跳后路由到汇聚节点，最后通过互联网或卫星到达管理节点，用户通过管理节点对传感器 网络进行配置和管理，发布监测任务以及收集监测数据，在无线传感器网络应用中，节点的 初始布置直接影响后续的网络覆盖度，在有些情况下，很难人为的去精准部署节点，而是通 过空中抛洒的方法随机部署在期望区域内，来进行环境数据的检测，并将检测的数据进行 无线传输。 目前的无线传感器节点在设计的过程中，大多是在无线传感器节点的外部设置简 单的缓冲保护装置，然而，这样的缓冲保护装置缓冲防护效果较差，不能很好的抵抗无线传 感器节点在随机抛洒过程中与地面接触时产生的巨大冲击力，无法避免部分节点在布置过 程中直接失效的情况发生，从而不能保证整个无线传感网络检测数据的正常无线传输。
技术实现要素：

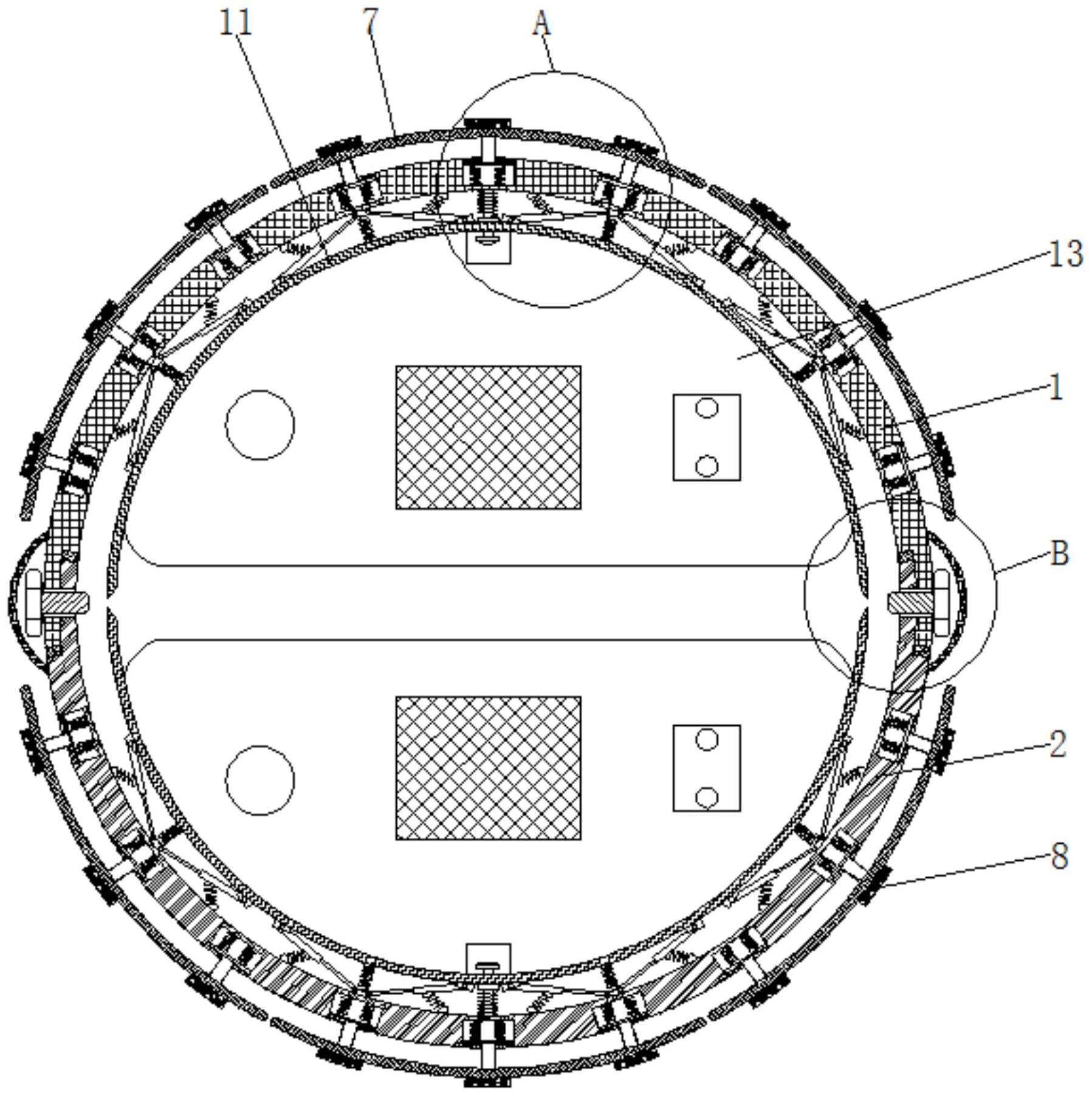

(一)解决的技术问题 针对现有技术的不足，本发明提供了无线传感网络节点防护装置，解决了现有的 缓冲保护装置缓冲防护效果较差，不能很好的抵抗无线传感器节点在随机抛洒过程中与地 面接触时产生的巨大冲击力，无法避免部分节点在布置过程中直接失效情况发生的问题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：无线传感网络节点防护装 置，包括上壳体和下壳体，所述上壳体的外表面和下壳体的外表面均开设有缓冲槽，所述缓 冲槽的内壁固定连接有缓冲弹簧，所述缓冲弹簧的一端固定连接有缓冲板，且缓冲板远离 缓冲弹簧的一侧固定连接有缓冲杆，所述缓冲杆远离缓冲板的一端分别贯穿上壳体和下壳 体并延伸至上壳体和下壳体的外部，所述缓冲杆延伸至上壳体和下壳体外部的一端固定连 接有弧形防撞板，且弧形防撞板的外表面固定连接有加强筋，所述上壳体的内壁和下壳体 的内壁均固定连接有固定块，所述固定块的两侧均通过销钉转动连接有缓冲装置，且缓冲 装置的远离固定块的一端通过连接块转动连接有弧形安装板，所述固定块的一侧固定连接 有防撞弹簧，且防撞弹簧远离固定块的一端与弧形安装板的外表面固定连接，所述缓冲装 置的一侧通过减震弹簧与上壳体和下壳体的内壁固定连接，且弧形安装板的内壁固定连接 4 CN 111587011 A 说　明　书 2/5 页 有无线传感器节点本体。 优选的，所述上壳体内壁的顶部和下壳体内壁的底部均固定连接有导向杆，所述 导向杆的一端贯穿弧形安装板并延伸至弧形安装板的内侧。 优选的，所述导向杆延伸至弧形安装板内侧的一端固定连接有限位块，所述导向 杆的外表面套设有挤压弹簧。 优选的，所述上壳体的两侧和下壳体的两侧之间均通过紧固螺栓固定连接，且上 壳体底部的两侧和上壳体顶部的两侧之间均固定连接有密封垫圈，所述上壳体的两侧和下 壳体的两侧均固定连接有与紧固螺栓相适配的保护罩。 优选的，所述缓冲装置包括缓冲套筒，所述缓冲套筒的底部通过连接块与弧形安 装板的外表面转动连接，所述缓冲套筒内壁的底部固定连接有复位弹簧，且复位弹簧的顶 端固定连接有T型活动杆，所述T型活动杆远离复位弹簧的一端贯穿缓冲套筒并延伸至缓冲 套筒的外部，所述T型活动杆延伸至缓冲套筒外部的一端固定块的一侧转动连接。 优选的，所述上壳体和下壳体均是由基层和功能保护膜粘结压制而成，所述功能 保护膜包括防水层、耐磨层和抗冲击层，所述防水层、耐磨层和抗冲击保护层之间均通过粘 合剂黏贴压制而成，且防水层是以溶剂沥青基体为基材，并在溶剂沥青基体内部添加高分 子聚合物和稳定剂高温加热搅拌而成，所述抗冲击保护层是以聚四氟乙烯基体为基材，并 在聚四氟乙烯基体内部添加聚苯硫酸和聚酰亚胺高温加热搅拌而成。 优选的，所述无线传感器本体的输入端分别与无线网络接收模块和启动开关的输 出端连接，且无线网络接收模块的输出端与启动开关的输入端连接，所无线传感器本体的 输出端分别与系统运行监测模块和无线网络发送模块，所述无线传感器本体与环境信息数 据检测模块实现双向连接。 优选的，所述无线传感器本体的输入端与电源模块的输出端电性连接，且电源模 块的输出端分别与无线网络接收模块和启动开关的输入端电性连接。 (三)有益效果 本发明提供了无线传感网络节点防护装置。具备以下有益效果： (1)、该无线传感网络节点防护装置，通过在上壳体的外表面和下壳体的外表面均 开设有缓冲槽，且缓冲槽的内壁固定连接有缓冲弹簧，缓冲弹簧的一端固定连接有缓冲板， 且缓冲板远离缓冲弹簧的一侧固定连接有缓冲杆，再分别通过弧形防撞板、加强筋、固定 块、弧形安装板、减震弹簧、防撞弹簧和缓冲装置的配合设置，可实现对无线传感器节点进 行由内到外的双重缓冲防撞保护，这样大大增强了缓冲防护效果，很好的实现了抵抗无线 传感器节点在随机抛洒过程中与地面接触时产生的巨大冲击力，避免了部分节点在布置过 程中直接失效的情况发生，从而保证了整个无线传感网络检测数据的正常无线传输。 (2)、该无线传感网络节点防护装置，通过在上壳体内壁的顶部和下壳体内壁的底 部均固定连接有导向杆，导向杆的一端贯穿弧形安装板并延伸至弧形安装板的内侧，再分 别通过限位块和挤压弹簧的配合设置，可实现将弧形安装板的位置很好的限定在上壳体和 下壳体上，从而很好的避免了弧形安装板内安装固定的无线传感器节点本体在上壳体和下 壳体之间发生晃动的问题，从而保证了无线传感器网络节点的正常安装使用。 (3)、该无线传感网络节点防护装置，通过在上壳体和下壳体均是由基层和功能保 护膜粘结压制而成，再通过功能保护膜包括防水层、耐磨层和抗冲击层，可实现对上壳体和 5 CN 111587011 A 说　明　书 3/5 页 下壳体的制作材料进行防水、耐磨和抗冲击保护，从而很好的避免无线传感器节点在与地 面撞击的过程中摔坏的情况发生。 (4)、该无线传感网络节点防护装置，通过在无线传感器本体的输入端分别与无线 网络接收模块和启动开关的输出端连接，且无线传感器本体的输出端分别与系统运行监测 模块和无线网络发送模块，再分别通过环境信息数据检测模块和电源模块的配合设置，可 实现通过无线传感器本体对外界的数据信息进行接收，并将自身检测的环境信息无线传输 出去，从而达到整个无线传感器节点网络的无线远程传输。 附图说明 图1为本发明结构示意图； 图2为本发明图1中A处的局部放大图； 图3为本发明图1中B处的局部放大图； 图4为本发明缓冲装置的结构示意图； 图5为本发明基层和功能保护膜的结构示意图； 图6为本发明功能保护膜的结构示意图； 图7为本发明系统的结构原理框图。 图中，1上壳体、2下壳体、3缓冲槽、4缓冲弹簧、5缓冲板、6缓冲杆、7弧形防撞板、8 加强筋、9固定块、10缓冲装置、101缓冲套筒、102复位弹簧、103T型活动杆、11弧形安装板、 12防撞弹簧、13无线传感器节点本体、14导向杆、15限位块、16挤压弹簧、17密封垫圈、18保 护罩、19基层、20功能保护膜、201防水层、202耐磨层、203抗冲击层、21无线网络接收模块、 22启动开关、23系统运行监测模块、24无线网络发送模块、25环境信息数据检测模块、26电 源模块。
