技术摘要：
本发明公开了一种能实现多体系兼容的全封闭一体式反应管；包括管体和位于顶部可以开启的管盖，在管体中部设有温变相固体隔离层；所述管体被温变相固体隔离层分割形成第一腔室和第二腔室；所述温变相固体隔离层中间设有加样孔，所述加样孔为倒置的圆台体通道。温变相固  全部
背景技术：
随着基因扩增技术的不断发展以及新型核酸酶的挖掘应用，多种反应体系的组合 应用越来越广泛，例如RNA逆转录和PCR的联合反应、等温扩增技术和Argonaute蛋白的联合 反应、RPA(重组酶聚合酶扩增技术)与CRISPR-Cas13蛋白的联合反应等。但是，大部分的体 系之间由于反应条件不同、组分兼容性低，往往不能在同一个反应管中进行不开盖的全封 闭反应，易造成核酸污染，且操作繁琐，时间较长。为此，国内外一些研究者也提出把基因芯 片与微流体技术相结合，来实现所有操作过程的一体化，但由于这种芯片制备困难，并需要 研制专门的反应器与之配套，故其成本很高，操作难度较大。 现有专利文献CN101787347公开了一种通过温度控制反应进程的反应管；该专利 需要两步操作，也就是在第一步反应时间到了后立即倒转反应管并混匀。在实际应用中，通 常第一步反应体系需要设置一个固定的反应时间(超过反应时间可能导致实验失败)，操作 人员必须在固定的时间点按时进行反应管倒转混匀，这增大了人为因素的干扰，也增加了 人为失误带来的风险。 因此，本领域仍然需要一种操作简便、快速、成本低廉并且能够有效避免核酸扩增 过程中的污染的方法和装置。为此，本发明提供了一种能实现多体系兼容的全封闭一体式 反应管。
技术实现要素：

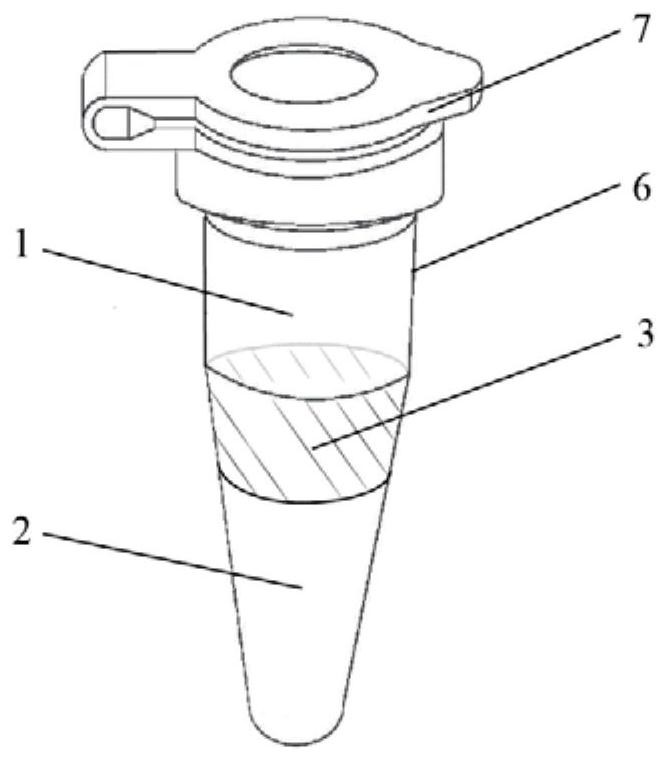

本发明的目的在于提供一种能实现多体系兼容的全封闭一体式反应管。该全封闭 一体式反应管使用方便，制作简单，隔离层性质稳定，兼容性强，适合于多体系的一管式反 应。 本发明的目的是通过以下技术方案来实现的： 本发明涉及一种反应管，包括管体6和位于顶部可以开启的管盖7，温变相固体隔 离层3位于管体的中部，将管体分割为第一腔室1和第二腔室2，温变相固体隔离层3中间设 有(用于加入反应液的)加样孔4，所述加样孔4为倒置的圆台体通道。当管盖7盖上后，形成 相对封闭的上下两个腔体。 作为本发明的一个实施方案，所述加样孔4的上孔径范围为0.8～1.1mm，下孔径范 围为0.6～0.8mm。 该反应管的简易制作方法为:将一个空的PCR管放置于95℃的金属浴中，在管体7 中依次加入去核酸酶的超纯水、加热熔化的温变相固体(如液体复合石蜡)材料，取出PCR 管，待凝固后形成温变相固体隔离层3，使用但不限于使用超细吸头刺穿温变相固体隔离层 3 CN 111548918 A 说　明　书 2/6 页 3吸出超纯水，将反应管放置于真空离心浓缩仪中蒸发残留的超纯水，即制作完成。作为优 选，该反应管的制作需在净化的超净工作台中完成。 作为本发明的一个实施方案，所述加样孔4上设置可活动的球状封闭装置5。 作为本发明的一个实施方案，所述球状封闭装置5的直径与所述加样孔4的上孔径 相适配。所述球状封闭装置5的直径为0.8～1.1mm。更优选，加样孔4的上孔径为1mm，下孔径 为0.8mm；所述球状封闭装置5的直径为1mm。 作为本发明的一个实施方案，所述球状封闭装置5采用密度范围为1.2～6g/cm3， 选用的材质包括但不限于类似理化性质的材料，例如硅酸锆、氧化锆、复合锆、氧化铝、氧化 硅等。 作为优选，所述球状封闭装置5采用密度为3.5～4.5g/cm3的硅酸锆球状封闭装 置。更优选，采用密度为4g/cm3的硅酸锆球状封闭装置。是一种化学稳定性较好的规则圆球 体的高密度硅酸锆球状封闭装置，具有良好的耐磨性。 作为本发明的一个实施方案，所述温变相固体隔离层3的厚度为2～3mm；所述温变 相固体的熔点为65～85℃，熔化后为透明液体。 作为本发明的一个实施方案，所述温变相固体隔离层3材料包括但不限于复合石 蜡、松香、聚乙烯蜡、棕榈蜡、地蜡、热熔胶、聚氟乙烯。所述温变相固体隔离层3优选为复合 石蜡隔离层。 作为本发明的一个实施方案，所述管体6的下端面为圆弧面。更优选，所述管体6包 括管状的主体和与主体相连接的锥形底，锥形底的下端面为圆弧面。圆弧面的底部有利于 球状封闭装置5的流动。 作为本发明的一个实施方案，所述管盖7与管体6为分体式结构。 作为本发明的一个实施方案，所述管体6采用聚丙烯管体；所述管盖7采用聚丙烯 管盖。 作为本发明的一个实施方案，所述管盖7的下部设有朝外的环形凸起。环形凸起进 入管体6内时，管壁对环形凸起起挤压作用，提高密封性。 作为本发明的一个实施方案，所述第二腔室2容量为20～50μl。更优选，所述第二 腔室2容量为50μl。 作为本发明的一个实施方案，所述管体6容量为190～210μl。更优选，所述管体6容 量为200μl。 作为本发明的一个实施方案，所述第二腔室2容量为20～30μl时，由于液面张力作 用，可以选择不加入球状封闭装置5。 与现有技术相比，本发明具有如下有益效果： 1)在同一管内进行两个体系的反应，整个过程是全封闭的，且在温变相固体隔离 层覆盖下完成，无需加热盖，无需加额外加矿物油等封闭液，可有效防止组分蒸发和核酸扩 增产物外泄，避免气溶胶污染，并且可有效避免核酸扩增与检测过程中的污染； 2)操作简便、快速：中途无需通过移液、离心、震动、倒转反应管或其他方式，使两 种反应体系混合，大幅减少操作步骤和实验时间； 3)成本低廉，无需价格高昂的额外试剂和精密仪器； 4)可在普通实验室自行完成制作，且制作简单，成本极低，无需设计模具、委托生 4 CN 111548918 A 说　明　书 3/6 页 产； 5)本装置只需全程一步操作，无需反应中途通过移液、离心、震动、倒转反应管，也 无需依靠其他仪器设备或外力实现不同大系的混匀，避免了人为因素的干扰。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显： 图1为本发明一个实施例的三维结构示意图； 图2为本发明一个实施例的侧视结构示意图； 图3为图2所示管体部分的侧面剖视结构示意图； 图4依次为加入反应体系前、加入反应体系后、反应结束后的状态； 图5为本发明应用于在便携式恒温荧光检测仪的检测结果； 其中，1为第一腔室，2为第二腔室，3为温变相固体隔离层，4为加样孔，5为球状封 闭装置，6为管体，7为管盖。
