技术摘要：
本发明公开一种洗碗机，涉及厨房电器技术领域，为解决现有洗碗机在搁架上摆放餐具存在清洗死角，对餐具清洗不干净的问题而发明。所述洗碗机包括壳体，内部形成有清洗腔；支撑架，设置于所述清洗腔内，所述支撑架的顶端和底端均设至有转轴，两个所述转轴均沿竖直方向设  全部
背景技术：
随着人们生活水平的提高，洗碗机逐渐成为厨房里常用的设备，洗碗机能够对餐 具进行自动化清洗，从而能够节省人力。 现有的洗碗机一般采用多层搁架配合可旋转喷淋器的结构，在搁架上放置待清洗 的餐具，然后通过可旋转的喷淋器对搁架上的餐具进行清洗。 但是，这种洗碗机内的多层抽拉式搁架，在摆放餐具时一般是按顺序逐个摆放，餐 具之间会存在部分区域相互遮挡，由于中式餐具一般深度较大，因此，会存在清洗的死角， 水柱不能直接冲洗这些死角区域，导致清洗不干净。
技术实现要素：

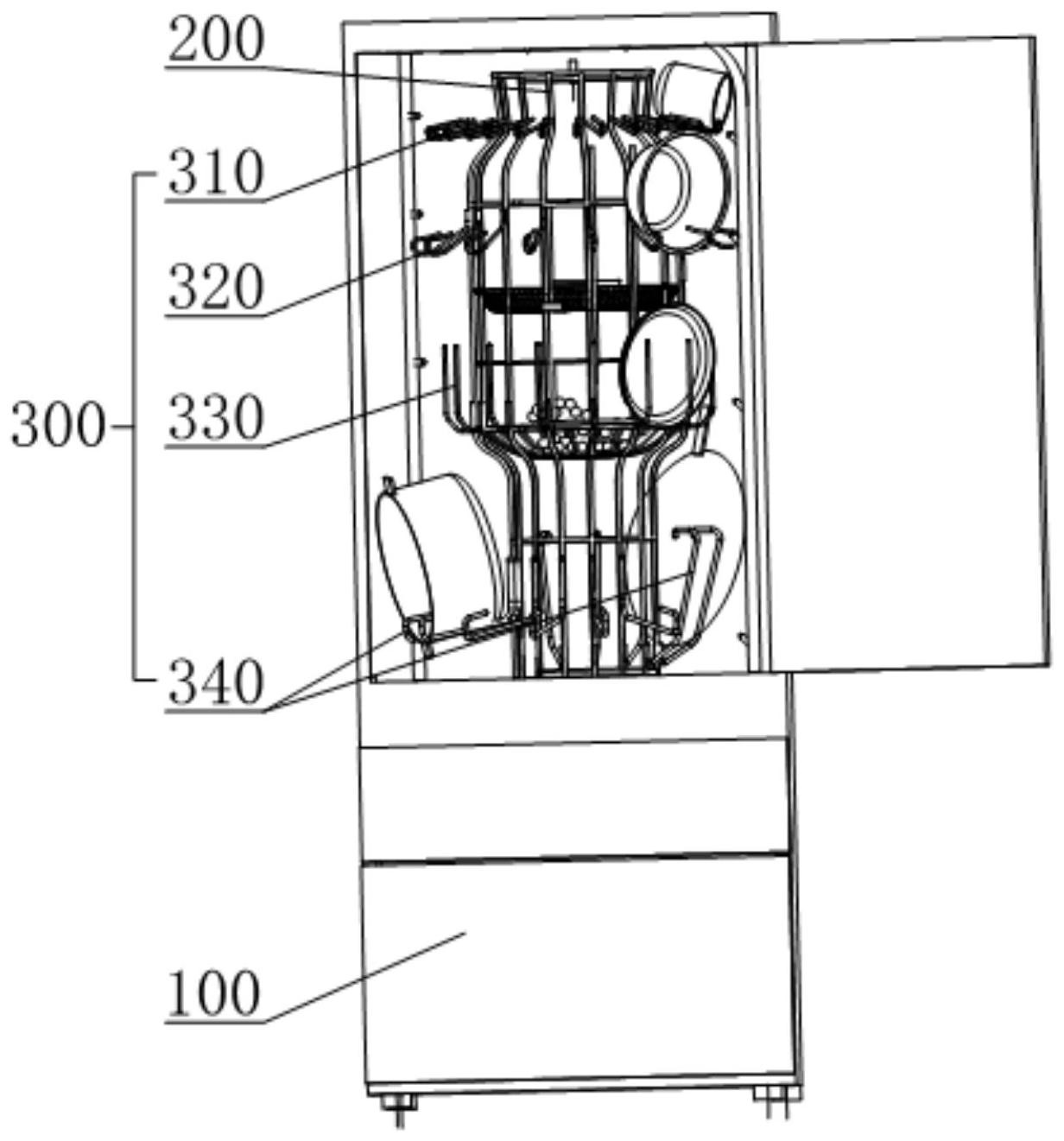

本发明的实施例提供一种洗碗机，能够避免餐具摆放时相互遮挡，从而消除清洗 死角，确保餐具清洗干净。 为达到上述目的，本发明的实施例采用如下技术方案： 本发明实施例提供一种洗碗机，包括： 壳体，内部形成有清洗腔； 支撑架，设置于所述清洗腔内，所述支撑架的顶端和底端均设至有转轴，两个所述 转轴均沿竖直方向设置，两个所述转轴分别与所述清洗腔的顶面和底面转动连接； 支架组件，固定于所述支撑架的侧壁上，并且所述支架组件绕所述转轴的轴线分 布有多组，所述支架组件包括杯子支架、碗支架、餐盘支架以及锅支架，所述杯子支架、碗支 架、餐盘支架以及锅支架沿竖直方向分别固定于所述支撑架的不同高度处； 喷头，设置于所述清洗腔内，并且所述喷头设置有多个。 本发明实施例提供的洗碗机，清洗腔内设置可旋转的支撑架，并且在支撑架的侧 壁上绕其旋转中心设置多组支架组件，每组支架组件均包括杯子支架、碗支架、餐盘支架以 及锅支架，并且杯子支架、碗支架、餐盘支架以及锅支架沿竖直方向分别固定于支撑架的不 同高度处，即沿竖直方向上在支撑架的不同高度上设置不同的支架，并且绕支撑架的周向 设置有多个，从而可以将被子、碗、餐盘以及锅分开放置，相互之间不会遮挡，即不会存在清 洗死角，清洗时支撑架绕转轴旋转，清洗腔内的多个喷头喷出水柱对各个餐具进行清洗，由 于各个餐具不存在清洗死角，因此水柱能够冲洗餐具表面的所有区域，从而确保餐具清洗 干净。 附图说明 图1为本发明实施例提供的洗碗机的整体结构示意图； 图2为本发明实施例提供的洗碗机支撑架(支架组件上设置有餐具)以及水管结构 4 CN 111603121 A 说　明　书 2/6 页 第一角度立体图； 图3为本发明实施例提供的洗碗机支撑架(支架组件上设置有餐具)以及水管结构 第二角度立体图； 图4为本发明实施例提供的洗碗机支撑架(支架组件上未设置餐具)以及水管结构 立体图； 图5为本发明实施例提供的洗碗机支撑架(支架组件上设置有餐具)整体结构示意 图； 图6为本发明实施例提供的杯子支架结构示意图； 图7为本发明实施例提供的碗支架结构示意图； 图8为本发明实施例提供的餐盘支架结构示意图； 图9为本发明实施例提供的蒸锅支架结构示意图； 图10为本发明实施例提供的炒锅支架结构示意图。 附图标记：100、壳体；200、支撑架；210、转轴；220、支撑杆；230、支撑座；240、固定 环；250、托盘；260、门体；300、支架组件；310、杯子支架；320、碗支架；330、餐盘支架；340、锅 支架；341、蒸锅支架；342、炒锅支架；350、第一连杆；351、弯杆；360、第二连杆；361、固定杆； 362、限位杆；400、喷头；410、水管。
