技术摘要：
本发明公开了一种口罩紫外消毒盒，包括筒状的不透明盒体，不透明盒体一端可拆卸连接有不透明的封盖；不透明盒体内竖向固定安装有紫外LED灯，紫外LED灯外罩设有透光性柱体，透光性柱体与不透明盒体之间成形有用于放置口罩的放置间隙。本发明通过透光性柱体和筒状的不透  全部
背景技术：
由于空气污染或疫情等原因，人们经常需要佩戴口罩，但是口罩佩戴一段时间或 由于摘下与手机、钥匙等装在一起，很容易沾染病菌，反而容易污染口罩，让人更容易致病。 对此有人发明了一些口罩消毒装置，如发明专利201720207054.4公开的一种消毒口罩收纳 盒，但是现有的消毒收纳盒是平面设置，即将口罩平着放如，然后消毒，其存在的问题在于： 1.面积太大，不便于携带，在口袋中容易折损。2.现有的灭菌盒容易出现打开盒子后，不小 心打开紫外灯开关，导致紫外光泄漏，使得人受到紫外照射导致损伤的风险。
技术实现要素：

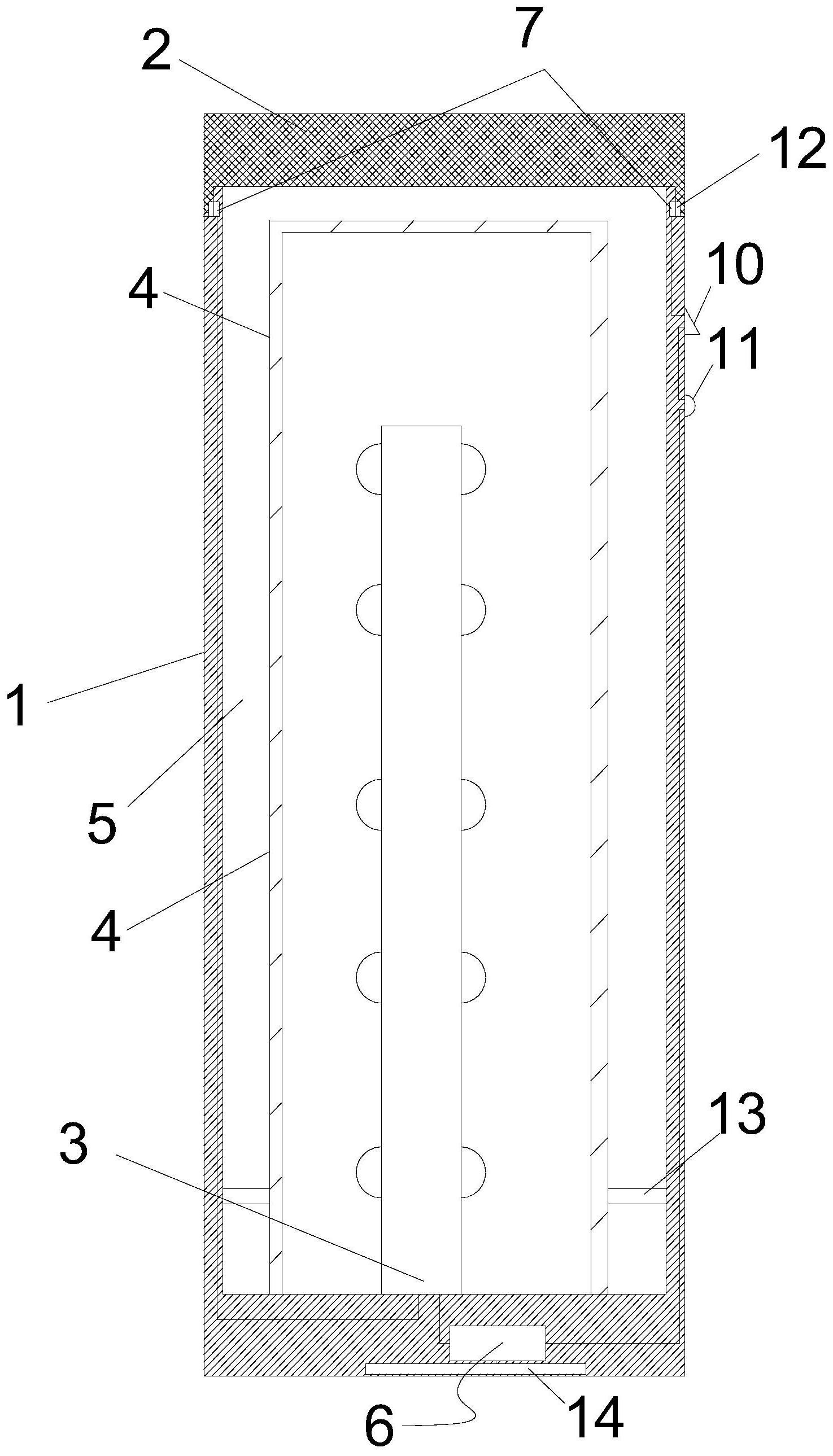

为解决上述问题，本发明提供了一种口罩紫外消毒盒。本发明通过透光性柱体和 筒状的不透明盒体设计，使得口罩可以卷在透光性柱体外接收紫外灯发出的紫外光灭菌， 不仅减小了盒体的体积，便于携带，且通过第一导电块和第二导电块的设计，保证了将盒体 打开时，不会由于误操作而将紫外灯打开，保证了其使用的安全性。 为达到上述技术效果，本发明的技术方案是： 一种口罩紫外消毒盒，包括筒状的不透明盒体，不透明盒体一端可拆卸连接有不 透明的封盖；不透明盒体内固定安装有紫外LED灯，紫外LED灯外竖向设有透光性柱体，透光 性柱体与不透明盒体之间成形有用于放置口罩的放置间隙。 进一步的改进，所述紫外LED灯电连接有电源，电源两端电极分别电连接有第一导 电块；两个第一导电块固定在透光性柱体顶部，且两个第一导电块之前成形有插入间隙；不 透明盒体上固定有与插入间隙配合的第二导电块。 进一步的改进，所述不透明盒体、不透明的封盖和第二导电块均同轴设置；第二导 电块中上部为圆柱形，下部为楔形。 进一步的改进，所述第一导电块均为扇环状。 进一步的改进，所述不透明盒体顶部外侧和不透明的封盖底部内侧成螺纹连接； 不透明盒体顶部成形有外螺纹区，外螺纹区底部两侧分别为第一导电块；所述封盖内侧成 形有内螺纹区，内螺纹区底部内侧为导电环。 进一步的改进，所述电源一端电极串联连接有开关、LED提示灯、紫外LED灯和一个 第一导电块，电源另一端电极电连接有另一个第一导电块；电源处于不透明盒体底部，并电 连接有无线充电线圈。 进一步的改进，所述开关和LED提示灯安装在不透明的封盖的侧面。 进一步的改进，所述透光性柱体为透紫外玻璃或PMMA制成。 进一步的改进，所述所述不透明盒体内表面涂有紫外线反射层；透光性柱体内表 面涂有折射层。 3 CN 111544621 A 说　明　书 2/3 页 进一步的改进，所述透光性柱体下部外侧凸起成形有透明挡环。 透光性柱体为柱形透光性柱体，所述柱形透光性柱体为银质或镀银材质，可在消 毒中释放银离子加减消毒效果。透光性柱体为透紫外玻璃(如石英玻璃、水晶、透紫外黑色 玻璃、钠钙硅透短波紫外玻璃以及钠钙紫外玻璃等)或PMMA材料制成。不透明盒体内表面涂 有紫外线反射层，所述紫外线反射层靠近透光性柱体内层设有紫外线透光层。使得透光性 柱体溢射的紫外线可以在紫外线透光层和外线反射层作用下折射传递和反射到卷裹在透 光性柱体上口罩的边缘和外侧，更好的加强消毒效果。 本发明的优点如下： 1.通过透光性柱体和筒状的不透明盒体设计，使得口罩可以卷在透光性柱体外接 收紫外灯发出的紫外光灭菌，减少了盒体的体积，不易在口袋中折损更便于携带。 2.通过第一导电块和第二导电块的设计，保证了将盒体打开时，不会由于误操作 而将紫外灯打开，保证了其使用的安全性。 附图说明 图1为实施例1的总体结构示意图； 图2为本发明的电路结构示意图； 图3为第一导电块和第二导电块的连接结构示意图； 图4为实施例2的总体结构示意图。
