技术摘要：
本发明属于真空设备领域，公开了一种剥袋处理设备，包括：准备箱、处理箱和出料箱，准备箱与处理箱可拆卸连接，出料箱与处理箱可拆卸连接；在准备箱一端设有进料口，准备箱顶部设有电控箱，准备箱内安装进料传送机构，处理箱上设有多个剥袋窗口，在剥袋窗口上密封安装  全部
背景技术：
现有的剥袋处理箱，主要是用于原料剥袋、物料码盘等前期准备工作。剥袋时，箱 体中需充入保护气体，防止物料氧化。 但是目前的剥袋处理箱存在操作不方便、自动化程度低、制作成本高、加工难度 大、保护气体过度浪费、剥离下来的垃圾袋等回收不方便，导致维修及维护成本提高等问 题。
技术实现要素：

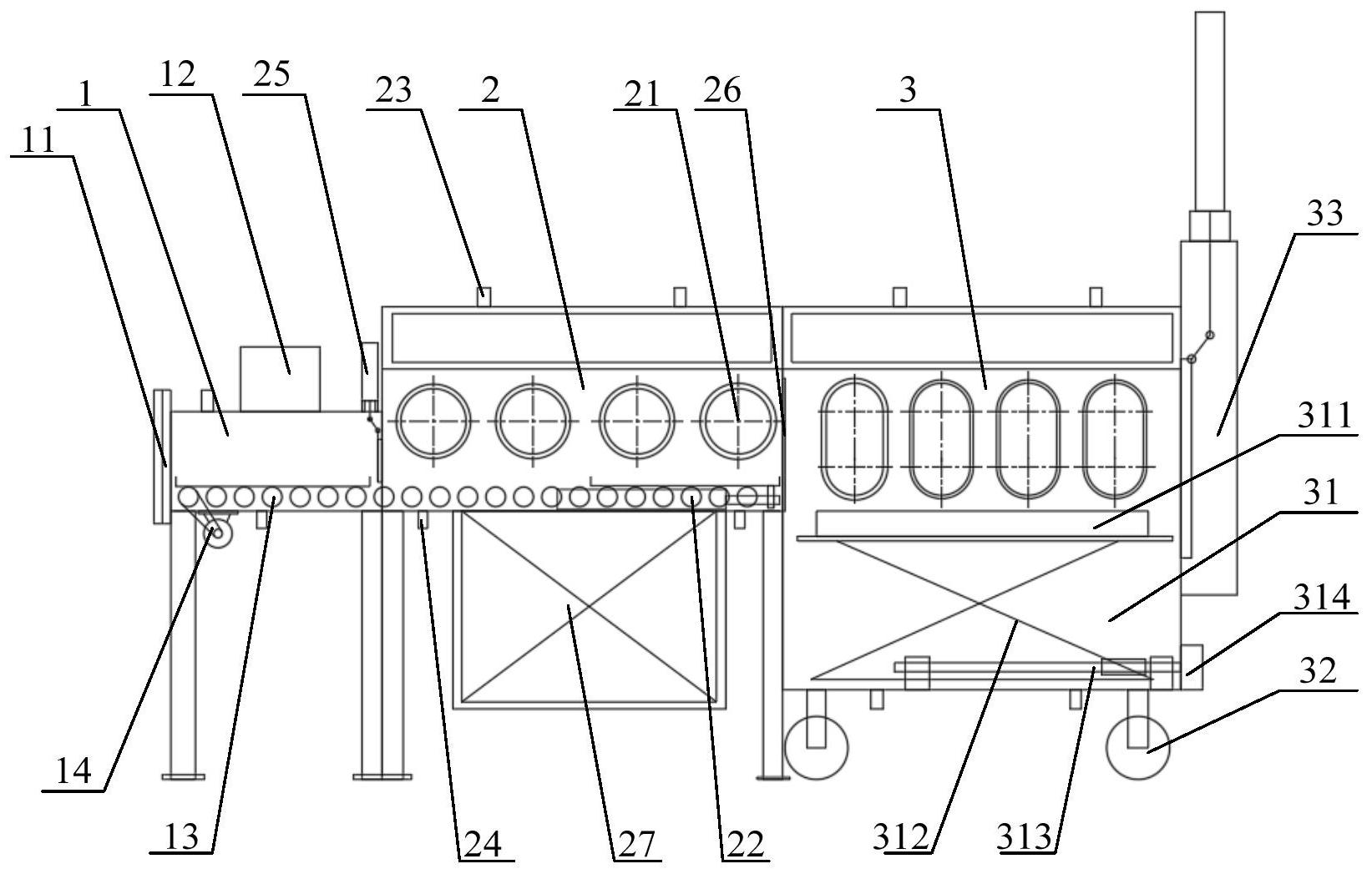

鉴于上述问题，本发明提出了一种以便克服上述问题或者至少部分地解决上述问 题的一种剥袋处理设备。 根据本发明实施例的一个方面，提供一种剥袋处理设备，包括：准备箱、处理箱和 出料箱，所述准备箱与所述处理箱可拆卸连接，所述出料箱与所述处理箱可拆卸连接； 在所述准备箱一端设有进料口，所述准备箱顶部设有电控箱，所述准备箱内安装 进料传送机构，所述处理箱上设有多个剥袋窗口，在所述剥袋窗口上密封安装剥袋工具，所 述处理箱内填充惰性气体，在所述处理箱内安装送料传送机构，所述送料传送机构与所述 进料传送机构相接，所述进料传送机构和所述送料传送机构分别与所述电控箱电连接。 进一步地，所述进料传送机构包括：送料气缸、导向轮和联板，所述送料气缸固定 在所述准备箱的底板上，所述导向轮设有多个，分别排列在所述送料气缸两侧，所述联板固 定在所述送料气缸的一端，在所述导向轮上设有料盘。 进一步地，在所述出料箱内设有升降装置，在所述升降装置底部设有轮子。 进一步地，所述升降装置包括：升降平台、支臂、滚珠丝杠和移动减速机，所述升降 平台设置在所述支臂顶部，所述移动减速机设置在所述支臂底部一侧，所述滚珠丝杠设置 在所述支臂的底部，与所述移动减速机相连。 进一步地，所述升降平台包括：滚轮和支架，所述支架设置在所述支臂顶部，所述 支架内并排嵌入多个滚轮。 进一步地，所述处理箱顶部设有至少一个排氧阀，所述处理箱底部设有至少一个 排气阀。 进一步地，在所述处理箱的进料端设有门体，在所述处理箱的出料端设有可开合 的翻板。 进一步地，在所述处理箱底部设有废料箱。 进一步地，在所述出料箱远离所述处理箱的一端设有闸板阀。 进一步地，在所述进料传送机构的底部设有传动减速机，所述传动减速机与所述 电控箱电连接。 3 CN 111572922 A 说　明　书 2/5 页 本发明实施例提供的剥袋处理设备，具有如下有益效果： 通过本发明的技术方案，将整个剥袋处理箱划分为三个部分，准备箱、处理箱和出 料箱，这样三部分可以分别进行工作，不会破坏各自的气氛环境。并且三部分密封连接，在 对物料进行剥袋处理时，能够保证物料始终在惰性气体包围下，不会被外界空气氧化，在出 料箱进行物料运送过程中，处理箱内部为保护气氛环境，不会因为出料箱的单独操作而破 坏气氛，大大减少保护气体的浪费，并且当出料箱回到初始位置后，可继续接收送入处理好 的物料，提高操作效率，减少等待的时间。 附图说明 构成说明书的一部分的附图描述了本发明的实施例，并且连同描述一起用于解释 本发明的原理。 参照附图，根据下面的详细描述，可以更加清楚地理解本发明，其中： 图1为本发明实施例的剥袋处理设备的结构示意图； 图2为本发明实施例的剥袋处理设备的进料传送结构的主视图； 图3为本发明实施例的剥袋处理设备的进料传送结构的侧视图； 图4为本发明实施例的剥袋处理设备的升降装置的结构示意图。 附图标记说明：1  准备箱，11  进料口，12 电控箱，13  进料传送机构，131  送料气 缸，132 导向轮，133 联板，134 料盘，14  传动减速机， 2  处理箱，21  剥袋窗口，22  送料传送机构，23  排氧阀，24  排气阀，25  门体，26  翻板，27  废料箱， 3  出料箱，31  升降装置，311  升降平台，3111  滚轮，3112  支架，312  支臂，313  滚 珠丝杠，314  移动减速机，32  轮子，33 闸板阀。
