技术摘要：
本发明公开了一种用于鉴别钢中组织的染色剂，包括质量百分比为：4‑6％的亚硫酸钠份、4‑6％的冰醋酸，余量为水。一种钢中组织鉴别方法，包括如下步骤：步骤1，将待测钢进行切割，制得金相试样，然后将金相试样的待检测面进行预处理；2，将步骤1中待检测面预处理后的金  全部
背景技术：
金相组织是反映金属金相的具体形态，根据化学成分、晶体结构及物理性能的差 异又分为多种，包括珠光体、贝氏体、马氏体、铁素体等。金属材料样品在抛光状态下采用合 适的化学侵蚀剂会使不同的组织显示不同的色泽，便于在金相显微镜下观察，能谱成分分 析、电子探针检验等，进一步的对于指导新品开发及工艺改进都有很大的帮助。 通常金相检验中常用4％硝酸酒精溶液进行腐蚀，在显微镜下观察，铁素体为亮白 色，比较容易辨认，而珠光体和马氏体有时候会呈现相近的棕黄色，较难区分，参见图1，此 种情况为组织判定带来困难，甚至影响新钢种的研发和工艺改进，因此，选择合适的染色 剂，将显微组织显示效果达到更好，对后续的研究至关重要。
技术实现要素：

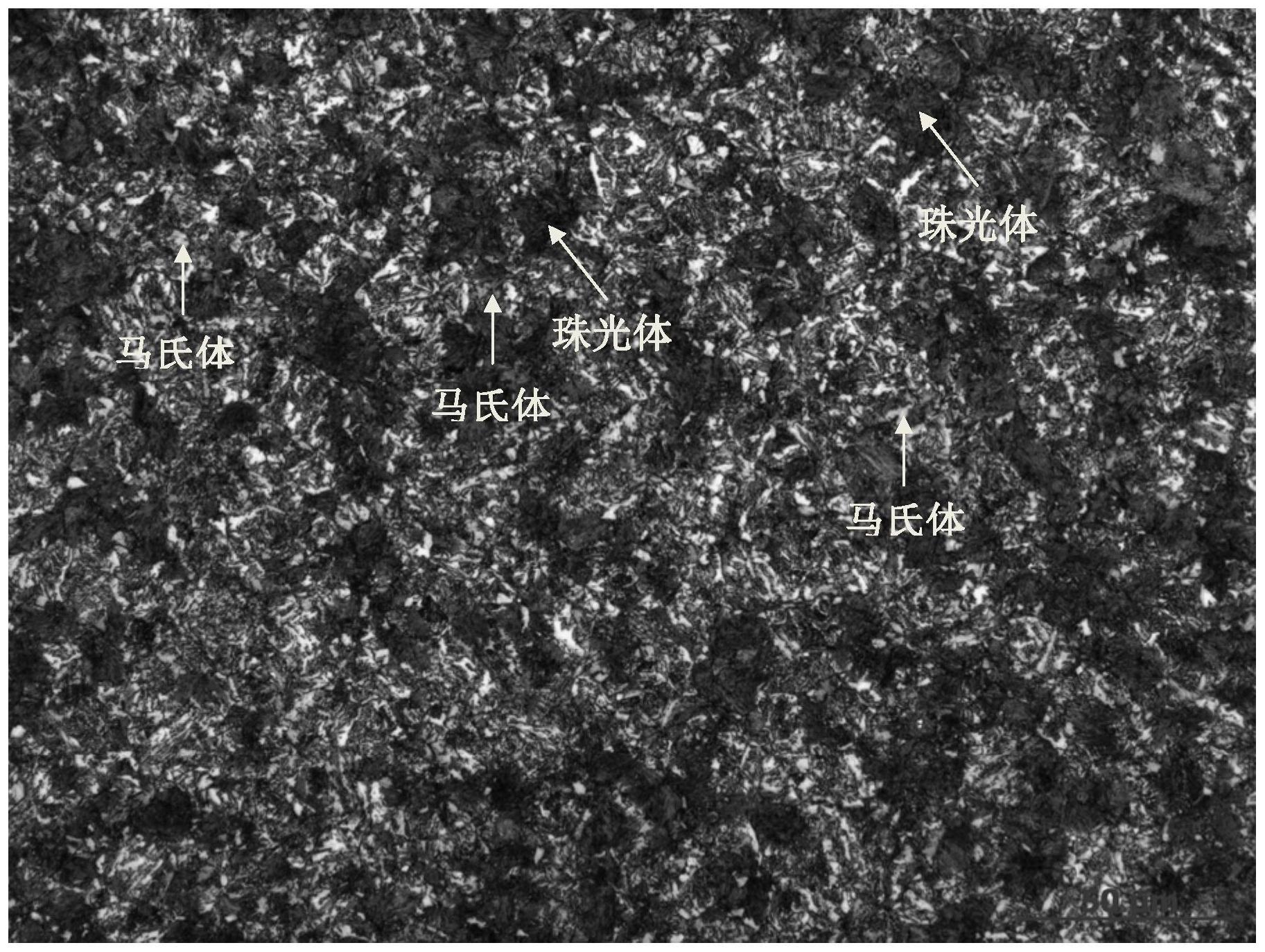

本发明的目的在于解决现有技术中存在的不足，提供一种用于鉴别钢中组织的染 色剂及钢中组织鉴别方法，能够更好的区别钢中马氏体和珠光体，利用染色剂准确的鉴别 出钢中马氏体和珠光体，流程操作简单，快捷。 为了实现本发明目的，本发明所采取的技术方案为：一种用于鉴别钢中组织的染 色剂，包括质量百分比为：4-6％的亚硫酸钠份、4-6％的冰醋酸，余量为水。 一种钢中组织鉴别方法，包括如下步骤： 步骤1，将待测钢进行切割，制得金相试样，然后将金相试样的待检测面进行预处 理； 步骤2，将步骤1中待检测面预处理后的金相试样浸入如权利要求1所述的用于鉴 别钢中组织的染色剂浸蚀； 步骤3，将步骤2中浸蚀后的金相试样在清水中冲洗，并吹干，然后在金相显微镜下 鉴别所述金相试样的金相组织。 进一步的，步骤1中所述预处理方法为：先依次使用320目、600目和1000目砂纸研 磨金相试样的待检测面，之后再用3.5μm粒度的金相抛光剂对金相试样的待检测面进行抛 光。 进一步的，步骤2中所述的浸蚀时间为20～30s。 进一步的，步骤2中金相试样浸蚀的过程中保持边浸蚀边摇晃金相试样。 进一步的，步骤3中清水冲洗后还包括酒精喷淋待检测面的步骤，喷淋结束后用热 吹风机吹干。 与现有技术相比，本发明所取得的技术效果为：可以有效的将马氏体和珠光体染 3 CN 111595652 A 说　明　书 2/3 页 成不同的颜色，从而将两者区分开，腐蚀效果好，可重复性高。 附图说明 图1为4％硝酸酒精腐蚀的金相试样的显微照片。 图2为本发明实施例1中的用于鉴别钢中组织的染色剂浸蚀后的金相试样的显微 照片。
