技术摘要：
本发明公开了一种快速测试用可插拔光纤端口的弹性辅助装置，包括：安装垫块；“口”字型安装框，其安装在安装垫块上，且“口”字型安装框中固定安装有导轨，导轨上活动套设有限位块；弹力调节微分头，其穿设在“口”字型安装框上，且与“口”字型安装框为螺纹连接；所  全部
背景技术：
在光器件及光模块的生产过程中，我们经常需要对光器件或者光模块板成品进行 连接测试，对可插拔光纤端口器件的测试，光纤与光器件的光纤端口连接的质量决定了测 试结果的准确性，而使用人工或传统的方法来连接光纤端口很容易出现脱落、接触不良、导 致测试结果异常。 现有技术中，在可插拔光纤端口常规有两种：一种是内置C型陶瓷环和插芯，光纤 与其连接时，C型陶瓷环使光纤插针和光纤端口内的插芯准直，使光通过插芯传输；C型陶瓷 环有一定的夹持力，可以保持光纤在端口内；缺点是结构复杂，成本较高，且在部分25G  AOC 器件上不适用；另一种为通孔型塑料可插拔光纤端口，结构简单，通用性强，成本低，缺点是 光纤与其连接时，端口内没有可以固定光纤插针的结构，需要外部施加相应的控制力来保 证光纤的位置，通常需要光模块外壳有限位卡，或者其他的限位装置，通常在半成品测试时 非常容易松动，导致测试结果异常。
技术实现要素：

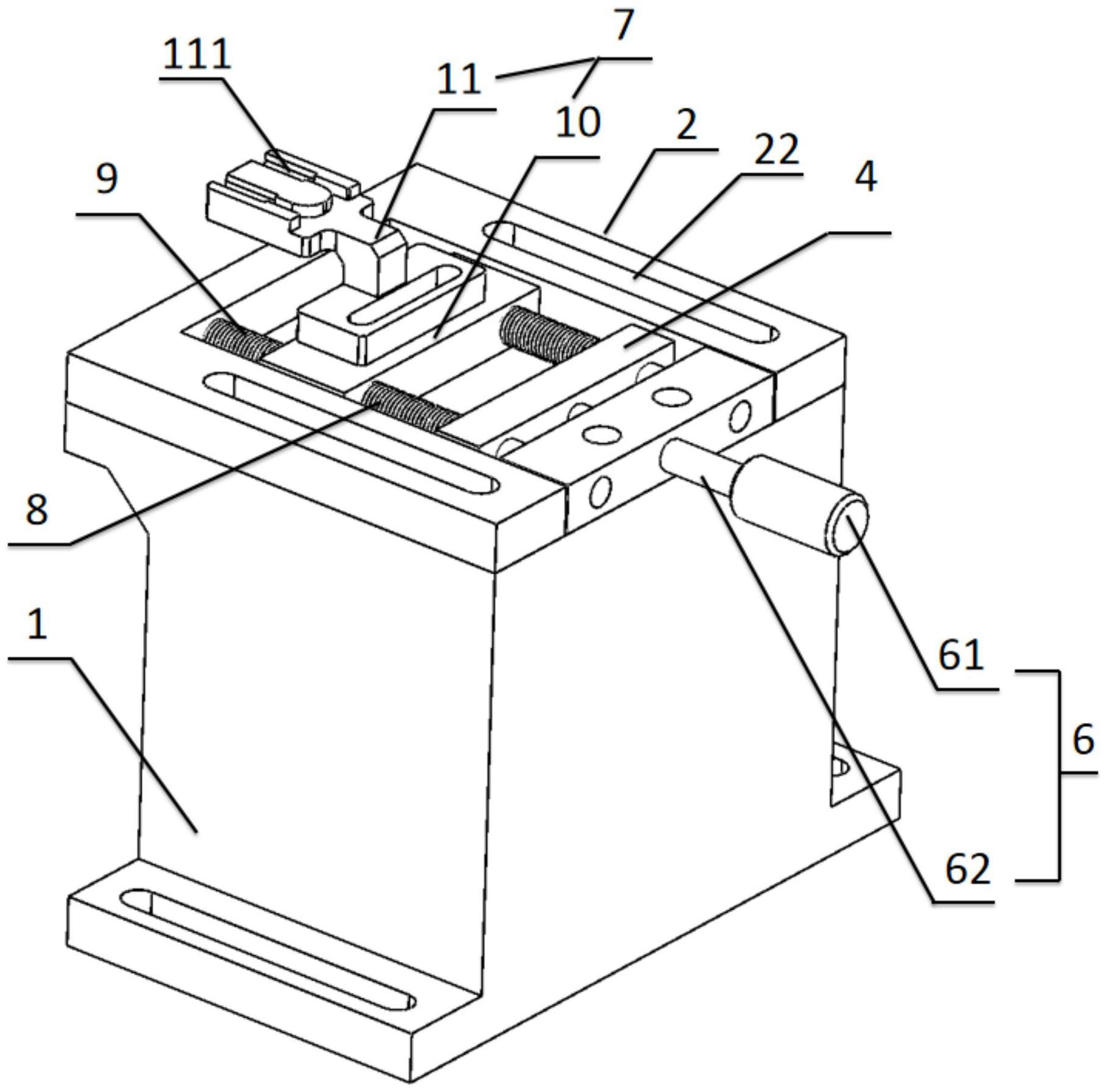

本发明的一个目的是解决至少上述问题和/或缺陷，并提供至少后面将说明的优 点。 为了实现根据本发明的这些目的和其它优点，提供了一种快速测试用可插拔光纤 端口的弹性辅助装置，包括： 安装垫块； “口”字型安装框，其安装在所述安装垫块上，且“口”字型安装框中固定安装有导 轨，导轨上活动套设有限位块；弹力调节微分头，其穿设在所述“口”字型安装框上，且与 “口”字型安装框为螺纹连接；所述弹力调节微分头与限位块为转动连接； 光纤夹持机构，其活动套设在所述导轨上； 前端导轨弹簧，其活动套设在导轨上，且前端导轨弹簧一端与所述限位块固定连 接，另一端与光纤夹持机构相抵接；后端导轨弹簧，其活动套设在导轨上，且后端导轨弹簧 两端分别与“口”字型安装框和光纤夹持机构相抵接； 限位块用于压缩前端导轨弹簧和后端导轨弹簧，微分头用于调节前端导轨弹簧和 后端导轨弹簧的弹力，将光纤夹持固定在光纤夹持机构上，沿导轨推动光纤夹持机构，使光 纤夹持机构压缩前端导轨弹簧，然后将光纤对准光纤端口插入，前端导轨弹簧和后端导轨 弹簧对光纤夹持机构的弹力是使光纤保持插接状态的保持力；向弹力调节微分头一侧推动 光纤夹持机构，即可将光纤拔出光纤端口。 优选的是，其中，所述光纤夹持机构的结构包括： 3 CN 111580224 A 说　明　书 2/4 页 滑台，其上设置有滑孔，所述滑台通过滑孔活动套设在导轨上； 滑台支架，其安装在滑台上端，且滑台支架上表面设置有用于夹持光纤的夹持槽。 优选的是，其中，所述“口”字型安装框上对称设置有两个长条孔，安装垫块上设置 有与长条孔相适配的安装孔，“口”字型安装框和安装垫块通过长条孔和安装孔实现固定。 优选的是，其中，所述弹力调节微分头的结构包括推动部和与推动部固定设置为 一体的推杆；所述推杆穿设在“口”字型安装框的边框中，并与“口”字型安装框为螺纹连接， 推杆的端部与限位块转动连接。 优选的是，其中，滑台支架上设置有安装长条孔，滑台上设置有与安装长条孔相适 配的固定孔，滑台支架和滑台通过安装长条孔和固定孔实现固定安装。 本发明至少包括以下有益效果：本发明可以实现将光纤连接器插入可插拔光纤端 口中，并稳定保持；导轨的可以快速取出和更换器件，解决了固定光纤和快速更换光纤的矛 盾；弹力调节微分头可以调节弹簧的伸缩度和保持位置，调节光线和光纤端口固定的力量 以及向后拉出更换光纤的力量，可以适应不同的光纤连接器，适用范围光；因此，本发明可 以低成本高效率的处置测试光模块光器件的插拔问题，可以快速方便的更换待测的器件， 同时确保了光纤端口在插拔过程中的稳定性，使测试数据更为准确，一致性更好。 本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本 发明的研究和实践而为本领域的技术人员所理解。 附图说明： 图1为本发明提供的快速测试用可插拔光纤端口的弹性辅助装置结构示意图； 图2为本发明“口”字型安装框上各部件的安装结构示意图； 图3为本发明提供的快速测试用可插拔光纤端口的弹性辅助装置俯视结构示意 图； 图4为快速测试用可插拔光纤端口的弹性辅助装置一种使用状态的示意图。
