技术摘要：
本发明提供了一种高炉煤气储能发电循环系统，属于钢铁企业能源利用技术领域，包括燃气锅炉、发电机组和储能机组；储能机组包括余热锅炉和熔融盐电加热炉，余热锅炉借助高温熔盐介质产生高温高压蒸汽；当高炉煤气充足时，发电机组借助燃气锅炉产生的高温高压蒸汽发电，  全部
背景技术：
在目前的钢铁行业中，大部分钢铁联合企业都配套建设有自备电厂，利用高炉、焦 炉富余煤气进行发电，提高能源效率，降低生产经营成本。随着近几年环保形势的日益严 峻，钢铁企业各工序的频繁非同步停限产已日渐常态化，加上国家电力政策明令禁止企业 自备电厂发电上网，原有的煤气、电力、蒸汽等能源介质平衡已日渐不适用当前的生产模式 变化，在企业各工序非同步停限产阶段会经常出现煤气充足而下游电力负荷不足，为了避 免出现自备发电上网，机组不得不降低负荷，从而导致煤气出现放散现象，浪费了能源，降 低了企业的自发电率，另外发电机组频繁的调整负荷操作，也会降低机组的使用寿命，提高 钢铁企业的生产经营成本。
技术实现要素：

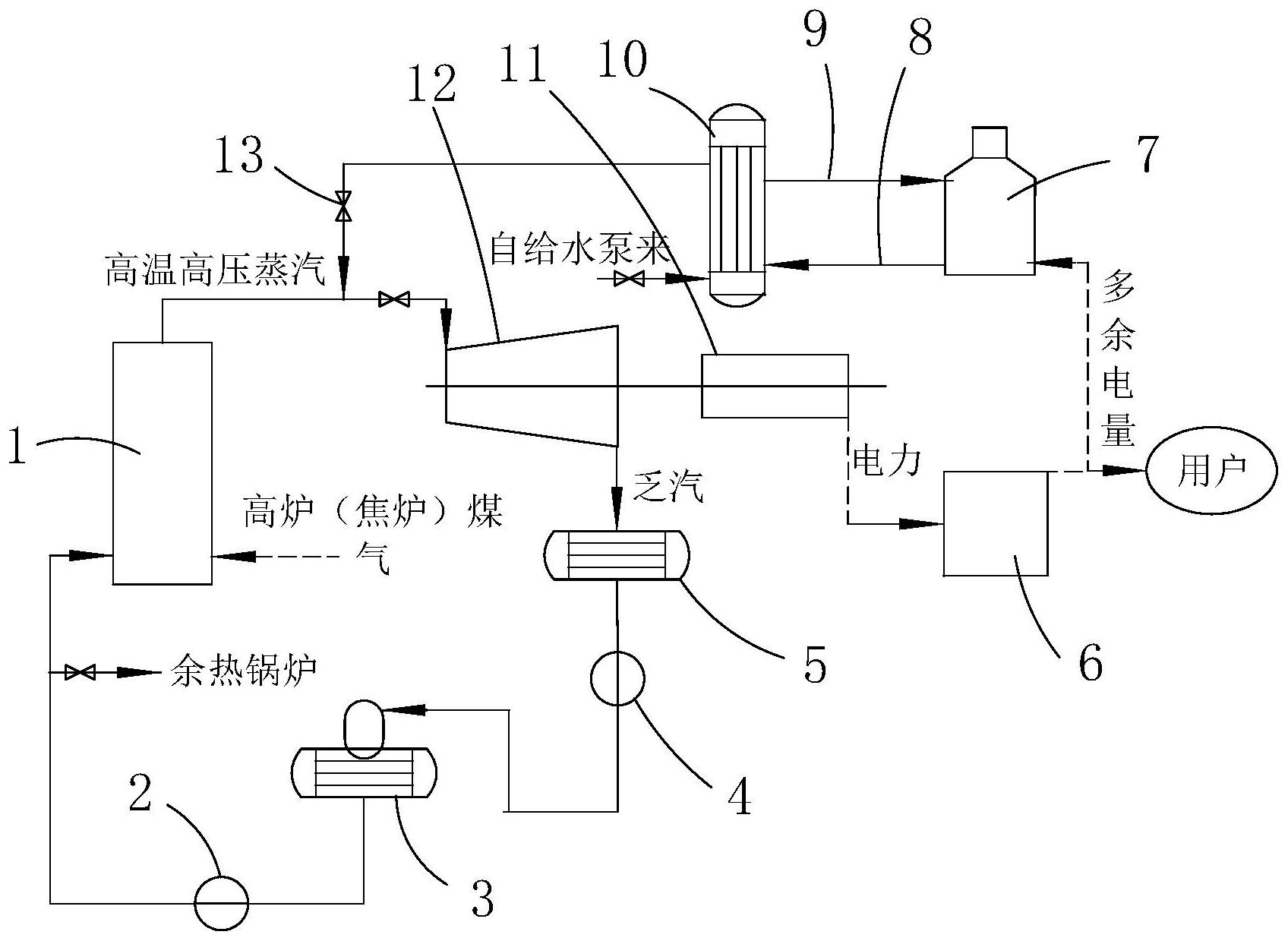

本发明的目的在于提供一种高炉煤气储能发电循环系统，旨在解决高炉煤气充足 时导致的浪费以及高炉煤气不足时造成的发电管网波动的问题。 为实现上述目的，本发明采用的技术方案是：提供一种高炉煤气储能发电循环系 统，包括：燃气锅炉、发电机组和储能机组，所述燃气锅炉用于利用高炉炼铁生产的高炉煤 气燃烧加热，产生高温高压蒸汽；发电机组借助所述燃气锅炉产生的高温高压蒸汽发电；储 能机组包括余热锅炉和熔融盐电加热炉，所述熔融盐电加热炉和所述余热锅炉之间设有用 于热量交换的高温熔盐介质管道和低温熔盐介质管道；所述余热锅炉借助高温熔盐介质产 生高温高压蒸汽；当高炉煤气充足时，所述发电机组借助所述燃气锅炉产生的高温高压蒸 汽发电，所述发电机组产生的电量满足用户需求外，多余电量供给所述熔融盐电加热炉加 热，使电能转化为热能储存在高温熔盐介质中；当高炉煤气不足时，所述发电机组借助所述 燃气锅炉产生的高温高压蒸汽和所述余热锅炉产生的高温高压蒸汽共同发电，维持主蒸汽 管网压力，满足用户用电需求。 作为本申请另一实施例，所述发电机组包括：汽轮机、发电机、凝汽器和除氧器，所 述汽轮机借助所述燃气锅炉产生和/或所述余热锅炉产生的高温高压蒸汽高速旋转；所述 发电机与所述汽轮机同步旋转发电；所述凝汽器与所述汽轮机连通，用于将经所述汽轮机 做功完成后的蒸汽冷凝成水；所述除氧器与所述凝汽器连通，用于除去冷凝水中的溶解氧， 并通过给水泵将水送入所述燃气锅炉和所述余热锅炉循环利用。 作为本申请另一实施例，所述除氧器与所述凝汽器之间的连通管道上设有凝结 泵，所述凝结泵用于将所述凝汽器内的冷凝水送入所述除氧器。 作为本申请另一实施例，所述除氧器与所述燃气锅炉之间的连通管道上设有电控 阀，所述除氧器与所述余热锅炉之间的连通管道上设有电控阀。 3 CN 111577402 A 说　明　书 2/5 页 作为本申请另一实施例，所述燃气锅炉与所述汽轮机之间的连通管道上设有电控 阀和压力传感器。 作为本申请另一实施例，所述余热锅炉与所述汽轮机之间的连通管道上设有电控 阀。 作为本申请另一实施例，所述熔融盐电加热炉和所述余热锅炉之间的所述高温熔 盐介质管道上设有熔盐循环泵和电控阀。 作为本申请另一实施例，所述熔融盐电加热炉内的高温熔盐介质的温度在600℃ 至750℃之间。 作为本申请另一实施例，还设有用于向所述燃气锅炉和所述余热锅炉供水的供水 箱。 本发明提供的高炉煤气储能发电循环系统的有益效果在于：与现有技术相比，本 发明高炉煤气储能发电循环系统，增加了熔融盐电加热炉储能机组，当下游电力(用户)负 荷小、高炉煤气充裕时，将发电机组产生的多余电量送至熔融盐加热炉以热能的形式储存 起来，可维持发电机组不因并网站反送电而降低发电机组的发电量，也即在高炉煤气充足 时，通过将多余电量以热能储存的形式，避免发电上网，也避免了高炉煤气放散导致的能源 浪费现象；当下游电力负荷恢复常态，高炉煤气出现不足时，可通过高温熔盐介质加热余热 锅炉产生高温高压蒸汽，将熔融盐电加热炉内高温熔盐介质储存的热能释放出来，补充燃 气锅炉产汽量的不足，从而减小因煤气不足导致的机组降负荷量，维持发电机组高效稳定 运行，也避免了发电机组频繁的调整负荷操作导致发电机组的使用寿命降低，提高钢铁企 业的生产经营成本。 本发明的有益效果在于：在钢铁企业各工序非同步停限产时期减小因高炉煤气波 动、下游电力负荷波动造成的机组降负荷调整，避免出现高炉煤气放散，提高钢铁企业能源 利用效率，降低企业生产经营成本。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附 图获得其他的附图。 图1为本发明实施例提供的高炉煤气储能发电循环系统的结构示意图。 图中：1、燃气锅炉；2、给水泵；3、除氧器；4、凝结泵；5、凝汽器；6、升压站；7、熔融盐 电加热炉；8、高温熔盐介质管道；9、低温熔盐介质管道；10、余热锅炉；11、发电机；12、汽轮 机；13、电控阀。
