用于利用双音调调制的子物理资源块分配的解调参考信号和相位旋转


技术摘要:

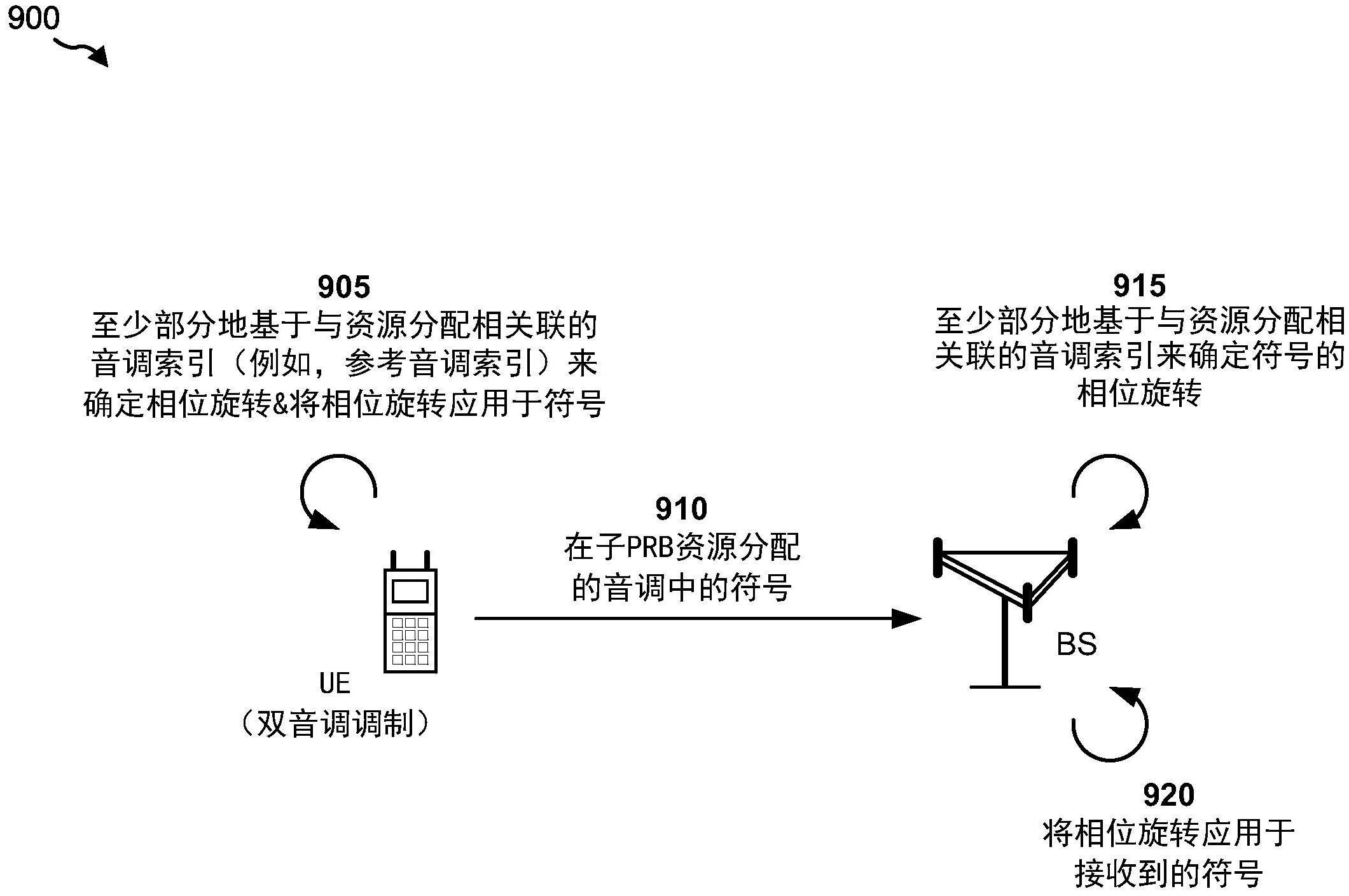

提供了用于无线通信的方法、装置和计算机程序产品。用户设备(UE)可以被配置为至少部分地基于音调索引来确定用于符号的相位旋转。UE可以被配置将相位旋转应用于接收到的符号,以及发送上行链路符号。提供了众多其它方面。
背景技术:
无线通信系统被广泛地部署,以提供诸如电话、视频、数据、消息发送和广播的各 种电信服务。典型的无线通信系统可以采用能够通过共享可用的系统资源(例如,带宽、发 射功率和/或类似的),来支持与多个用户的通信的多址技术。这样的多址技术的示例包括 码分多址(CDMA)系统、时分多址(TDMA)系统、频分多址(FDMA)系统、正交频分多址(OFDMA) 系统、单载波频分多址(SC-FDMA)系统、时分同步码分多址(TD-SCDMA)系统和长期演进 (LTE)。LTE/改进的LTE是对由第三代合作伙伴计划(3GPP)发布的通用移动通信系统(UMTS) 移动标准的演进集。 无线通信网络可以包括能够支持针对数个用户设备(UE)的通信的数个基站(BS)。 UE可以经由下行链路和上行链路来与BS进行通信。下行链路(或前向链路)是指从BS去往UE 的通信链路,以及上行链路(或反向链路)是指从UE去往BS的通信链路。如本文将进一步详 细描述的,BS可以被称作节点B、gNB、接入点(AP)、无线头端、发送接收点(TRP)、5G  BS、5G节 点B和/或类似的。 在各种电信标准中已经采纳上文的多址技术,以提供使得不同无线通信设备能够 在市的、国家的、地区的、并且甚至全球的范围上进行通信的通用协议。5G(其还可以被称作 新无线电(NR))是对由第三代合作伙伴计划(3GPP)发布的LTE移动标准的演进集。5G被设计 为通过改善频谱效率、降低成本、改善服务、利用新频谱来更好地支持移动宽带互联网接 入,以及在下行链路(DL)上使用具有循环前缀(CP)的OFDM(CP-OFDM)、在上行链路(UL)上使 用CP-OFDM和/或SC-FDM(例如,还被称为离散傅里叶变换扩频OFDM(DFT-s-OFDM)来更好地 4 CN 111602364 A 说 明 书 2/22 页 与其它开放标准整合,以及支持波束成形、多输入多输出(MIMO)天线技术和载波聚合。然 而,随着针对移动宽带接入的需求持续增加,存在进一步改善LTE和5G技术的需求。优选地, 这些改善应当适用于其它多址技术和采用这些技术的电信标准。 通常,用于上行链路通信(例如,由增强型机器类型通信(eMTC)UE发送的物理上行 链路共享信道(PUSCH)通信)的最小资源分配粒度是一个PRB。然而,以这种最小粒度进行的 分配可能是低效的(例如,因为UE是功率受限的,即使在例如深覆盖场景中利用一个PRB分 配)。因此,将资源分配的最小粒度减小到要小于一个PRB,可以通过允许额外的UE被复用在 PRB中(使用频分复用)来改善上行链路频谱效率。用于支持以子PRB粒度进行的资源分配的 一种技术(例如,针对eMTC  UE)是要实现对具有SC-FDMAπ/2二进制相移键控(BPSK)调制的 三个子载波(例如,三个相邻子载波)的资源分配,其中UE将这三个子载波中的仅两个子载 波用于发送上行链路通信。该技术具有提供相对低的峰值平均功率比(PAPR)的益处,这是 因为利用长度二的DFT扩频,这导致UE使用单个音调(即,单个分配的子载波)进行发送。然 而,当生成和发送与上行链路数据的这种传输相关联的解调参考信号(DMRS)时,可能期望 单音调DMRS(即,使用单个子载波的DMRS)以便例如,保持与DMRS相关联的PAPR合理地接近 与数据传输相关联的PAPR。 进一步地,当接收机接收与单音调上行链路通信相关联的符号(例如,与单音调 DMRS相关联的符号、与至少部分地基于双调制方案来在一个音调中发送的上行链路数据相 关联的符号)时,接收机需要补偿在先前符号的末尾与下一个符号的开始之间的相位跳变。 显著地,在每一个符号上连续地应用相位旋转,并且在给定符号处的相位旋转是取决于所 有先前符号的相位旋转的。换言之,相位旋转是在符号上累加的。对于使用SC-FDMAπ/2BPSK 的双音调调制而言,给定符号的音调索引可以与先前符号的音调索引不同(例如,因为用于 给定符号的子载波可以与用于下一个符号的子载波不同)。因此,基于实际用于单音调通信 的音调的音调索引来确定的相位旋转可以允许保持相位连续性,但是这在实践中对于接收 机而言可能是不能实行和/或不期望的。例如,由于给定符号的相位旋转取决于针对所有先 前符号的相位旋转,因此接收机将需要假设针对N个符号的2N个假设,从而增加在接收机处 的复杂性(例如,通过需要格形(trellis)解码器)。
技术实现要素:
本文描述的一些技术和装置为至少部分地基于一个或多个序列来生成单音调 DMRS而提供。当UE以子PRB粒度被分配资源并且使用双音调调制时,UE可以生成和发送单音 调DMRS,如本文中描述的。在一些方面中,单音调DMRS可以是至少部分基于第一序列(例如, 线性循环码、Hadamard码、Gold序列、多个复正交序列中的一个复正交序列、和/或类似的) 和第二序列(例如,Gold序列、多个二进制正交序列中的一个二进制正交序列、和/或类似 的)来生成的。另外地或替代地,单音调DMRS可以是至少部分地基于单个二进制序列来生成 的。在一些方面中,单音调DMRS可以是在与子PRB资源分配相关联的单个音调中发送的。 本文描述的一些技术和装置为至少部分地基于音调索引来确定用于与单音调上 行链路通信相关联的符号的相位旋转而提供。当上行链路通信使用以子PRB粒度分配的资 源并且使用双音调调制时,无线通信设备(例如,基站、UE)可以确定和应用相位旋转,如本 文所述。在一些方面中,相位旋转可以是至少部分地基于参考音调索引来确定的。在一些方 5 CN 111602364 A 说 明 书 3/22 页 面中,参考音调索引可以对应于与资源分配相关联的特定音调,或者可以是至少部分地基 于与资源分配相关联的两个音调(例如,与这两个音调相关联的中点)的。在一些方面中,可 以向符号应用相位旋转以便补偿相位跳变。 在本公开内容的一方面中,提供了方法、用户设备(UE)、基站、装置和计算机程序 产品。 在一些方面中,方法可以是由UE来执行的。方法可以包括:由UE至少部分地基于一 个或多个序列来生成单音调解调参考信号,其中所述UE将要至少部分地基于以子物理资源 块粒度进行的资源分配和双音调调制方案来发送单音调解调参考信号;以及由UE使用与所 述资源分配相关联的单个音调来发送所述单音调解调参考信号。 在一些方面中,UE可以包括存储器和可操作地耦合到所述存储器的一个或多个处 理器。所述存储器和所述一个或多个处理器可以被配置为:至少部分地基于一个或多个序 列来生成单音调解调参考信号,其中UE将要至少部分地基于以子物理资源块粒度进行的资 源分配和双音调调制方案来发送单音调解调参考信号;以及使用与所述资源分配相关联的 单个音调来发送所述单音调解调参考信号。 在一些方面中,装置可以包括:用于至少部分地基于一个或多个序列来生成单音 调解调参考信号的单元,其中装置将要至少部分地基于以子物理资源块粒度进行的资源分 配和双音调调制方案来发送单音调解调参考信号;以及用于使用与所述资源分配相关联的 单个音调来发送所述单音调解调参考信号的单元。 在一些方面中,计算机程序产品可以包括存储一个或多个指令的非暂时性计算机 可读介质。当所述一个或多个指令被UE的一个或多个处理器执行时,可以使得一个或多个 处理器执行下列操作:至少部分地基于一个或多个序列来生成单音调解调参考信号,其中 UE将要至少部分地基于以子物理资源块粒度进行的资源分配和双音调调制方案来发送单 音调解调参考信号;以及使用与所述资源分配相关联的单个音调来发送所述单音调解调参 考信号。 在一些方面中,方法可以是由基站来执行的。方法可以包括:由基站确定用于与上 行链路通信相关联的符号的相位旋转,其中所述上行链路通信使用双音调调制方案,并且 是与以子物理资源块粒度进行的资源分配相关联的,并且其中所述相位旋转是至少部分地 基于与所述资源分配相关联的音调索引来确定的;以及由基站将相位旋转应用于所述符 号。 在一些方面中,基站可以包括存储器和可操作地耦合到所述存储器的一个或多个 处理器。所述存储器和所述一个或多个处理器可以被配置为:确定用于与上行链路通信相 关联的符号的相位旋转,其中所述上行链路通信使用双音调调制方案,并且是与以子物理 资源块粒度进行的资源分配相关联的,并且其中所述相位旋转是至少部分地基于与所述资 源分配相关联的音调索引来确定的;以及将相位旋转应用于所述符号。 在一些方面中,装置可以包括:用于确定用于与上行链路通信相关联的符号的相 位旋转的单元,其中所述上行链路通信使用双音调调制方案,并且是与以子物理资源块粒 度进行的资源分配相关联的,并且其中所述相位旋转是至少部分地基于与所述资源分配相 关联的音调索引来确定的;以及用于将相位旋转应用于所述符号的单元。 在一些方面中,计算机程序产品可以包括存储一个或多个指令的非暂时性计算机 6 CN 111602364 A 说 明 书 4/22 页 可读介质。当所述一个或多个指令被基站的一个或多个处理器执行时,可以使得所述一个 或多个处理器执行下列操作:确定用于与上行链路通信相关联的符号的相位旋转,其中所 述上行链路通信使用双音调调制方案,并且是与以子物理资源块粒度进行的资源分配相关 联的,并且其中所述相位旋转是至少部分地基于与所述资源分配相关联的音调索引来确定 的;以及将相位旋转应用于所述符号。 在一些方面中,方法可以是由UE来执行的。方法可以包括:由UE确定用于与上行链 路通信相关联的符号的相位旋转,其中所述上行链路通信将要使用双音调调制方案,并且 是与以子物理资源块粒度进行的资源分配相关联的,并且其中所述相位旋转是至少部分地 基于与所述资源分配相关联的音调索引来确定的;以及由UE将相位旋转应用于所述符号。 在一些方面中,无线通信设备可以包括存储器和可操作地耦合到所述存储器的一 个或多个处理器。所述存储器和所述一个或多个处理器可以被配置为:确定用于与上行链 路通信相关联的符号的相位旋转,其中所述上行链路通信将要使用双音调调制方案,并且 是与以子物理资源块粒度进行的资源分配相关联的,并且其中所述相位旋转是至少部分地 基于与所述资源分配相关联的音调索引来确定的;以及将相位旋转应用于所述符号。 在一些方面中,装置可以包括:用于确定用于与上行链路通信相关联的符号的相 位旋转的单元,其中所述上行链路通信将要使用双音调调制方案,并且是与以子物理资源 块粒度进行的资源分配相关联的,并且其中所述相位旋转是至少部分地基于与所述资源分 配相关联的音调索引来确定的;以及用于将相位旋转应用于所述符号的单元。 在一些方面中,计算机程序产品可以包括存储一个或多个指令的非暂时性计算机 可读介质。当所述一个或多个指令被UE的一个或多个处理器执行时,可以使得所述一个或 多个处理器执行下列操作:确定用于与上行链路通信相关联的符号的相位旋转,其中所述 上行链路通信将要使用双音调调制方案,并且是与以子物理资源块粒度进行的资源分配相 关联的,并且其中所述相位旋转是至少部分地基于与所述资源分配相关联的音调索引来确 定的;以及将相位旋转应用于所述符号。 方面通常包括方法、装置、系统、计算机程序产品、非暂时性计算机可读介质、用户 设备、基站、无线通信设备和处理系统,如本文参照附图和说明书大体上描述的以及如附图 和说明书示出的。 前述根据本公开内容已经相当宽泛地概括了示例的特征和技术优势,以便更好地 理解下文的
