技术摘要：
本发明公开了一种微量采血管，包括连接架、浮动架、驱动杆、插接机构、采血管本体、插接块；本发明实现了采血管本体的横向夹持固定以及纵向的伸缩移动作业方式，通过旋转螺杆旋转带动定位块横向移动，通过两个定位块的插接槽插入夹持在采血管本体上端两侧的插接块上，  全部
背景技术：
微量采血管是医院等医疗部门分析血液时的常用工具，这种微量采血管由内径较 小、长度较小、两端开口且连通的玻璃管制成，采集血液时将微量采血管的一端与待采集血 液接触，利用毛细管原理，使待采集血液自动进入微量采血管内部，但是这种长度较小的微 量采血管一般不方便送到待采集的液体中去，为便于操作目前有的是增加长条形的连接 管，将这种长度较小的微量采血管安装于长条形的连接管的下端，如此可方便伸入容器中 进行采集，但是长度较小的微量采血管与长条形的连接管之间的连接一般是通过胶进行粘 接，如此使得结构不牢固，而且长度较小的微量采血管与长条形的连接管之间的拆卸十分 的不便利，对于产品的回收、更换十分的不便。
技术实现要素：

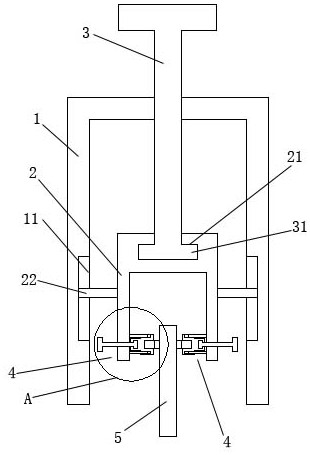

针对上述现有技术的不足之处，本发明解决的问题为：提供一种结构稳固、拆卸便 利的微量采血装置。 为解决上述问题，本发明采取的技术方案如下： 一种微量采血管，包括连接架、浮动架、驱动杆、插接机构、采血管本体、插接块；所述连 接架和浮动架呈倒U形结构；所述连接架的上端中间安装驱动杆；所述浮动架安装于连接架 的内部下方；所述驱动杆的下端伸缩驱动连接浮动架的上端中间；所述采血管本体的上端 两侧分别安装一个插接块；所述浮动架的下端两侧分别安装一个插接机构；所述插接机构 包括旋转螺杆、定位块、导向杆；所述浮动架的下端两侧分别螺纹旋转连接一个旋转螺杆； 所述浮动架的下端两侧内部分别安装一个定位块；所述定位块的内侧设有插接槽；所述定 位块的外侧与旋转螺杆的内端旋转卡接；所述定位块的外侧上下两端分别设有导向槽；所 述导向槽内分别插入连接一个导向杆；所述导向杆的一端插入连接于导向槽内，导向杆的 另一端固定安装于浮动架的下端内侧；所述旋转螺杆旋转带动定位块横向移动；所述采血 管本体上端两侧的插接块分别插入连接于定位块内侧的插接槽内。 进一步，所述驱动杆通过螺纹旋转连接于连接架的上端中间。 进一步，所述驱动杆下端设有旋转卡接齿；所述浮动架的上端中间设有旋转卡接 槽；所述驱动杆的下端通过旋转卡接齿旋转卡接于浮动架上端中间的旋转卡接槽上。 进一步，所述浮动架的两侧分别安装一个卡接杆；所述连接架的两侧内部分别设 有一个卡接滑槽；所述浮动架通过两侧的卡接杆滑动卡接于连接架两侧的卡接滑槽上。 进一步，所述定位块的外侧设有横向卡接环槽；所述旋转螺杆的内端设有横向卡 接环齿；所述定位块的外侧通过横向卡接环槽与旋转螺杆内端的横向卡接环齿旋转卡接。 进一步，所述导向杆和导向槽均呈矩形结构。 进一步，所述插接槽和插接块均呈矩形结构。 3 CN 111579300 A 说　明　书 2/3 页 本发明的有益效果 本发明实现了采血管本体的横向夹持固定以及纵向的伸缩移动作业方式，通过旋转螺 杆旋转带动定位块横向移动，通过两个定位块的插接槽插入夹持在采血管本体上端两侧的 插接块上，如此形成横向夹持固定的安装结构，通过驱动杆的旋转，带动浮动架上下移动， 进而带动整个插接机构和采血管本体进行上下移动，实现伸缩移动的作业方式，如此可以 便利的调节采集的深度。 附图说明 图1为本发明的结构示意图。 图2为本发明A处的放大结构示意图。
