技术摘要：
本发明公开了一种节能建筑楼梯快速定位打磨装置，涉及打磨固定装置技术领域，解决了现有的楼梯栏杆钢管打磨时使用台虎钳固定时容易将不锈钢管挤瘪，且固定后不锈钢管不能够转动对不同部位打磨的问题。一种节能建筑楼梯快速定位打磨装置，包括撑杆机构；所述撑杆机构由  全部
背景技术：
楼梯是建筑物中作为楼层间垂直交通用的构件。用于楼层之间和高差较大时的交 通联系，楼梯由连续梯级的梯段、平台和围护构件等组成，栏杆是设置在楼梯段和平台临空 侧的围护构件，具有一定的强度和刚度，并在上部设置供人们手扶持用的扶手。 目前，不锈钢楼梯扶手是非常具有现代时尚气派的，因其具有光亮耀眼，手感好， 有现代感，好打扫卫生等优点，被广泛应用在建筑楼梯中使用，不锈钢楼梯扶手一般采用空 心管焊接制成，在制作时需要对不锈钢管固定后进行打磨，去除毛刺等，使得不锈钢管光洁 亮丽且不会扎手。 如申请号为：CN201921286221.4的专利中，公开了一种楼梯栏杆加工用打磨装置， 包括壳体和电机，所述电机安装于壳体的内侧壁，所述电机的输出端通过销键的配合安装 有主动齿轮，所述壳体的内壁对称安装有支撑板，两组所述支撑板分别与壳体的侧壁之间 通过轴承转动架设有转轴，两组所述转轴的外侧分别通过销键的配合安装有从动齿轮，所 述主动齿轮与两组所述从动齿轮分别啮合，两组所述从动齿轮的侧部均安装有驱动轴，两 组所述驱动轴的端侧均焊接有连接块，两组所述连接块的侧部均安装有钻夹头，两组所述 钻夹头的钻夹套均卡接有打磨砂轮，所述壳体的侧部安装有挡板。本实用新型简单的实现 对两组缺口有效的打磨，增加对驱动部位的防护和打磨下碎渣的遮挡。 现有对楼梯栏杆钢管打磨时多采用台虎钳进行固定，由于不锈钢管的管壁较薄， 在使用台虎钳固定时稍不注意容易将不锈钢管挤瘪，影响美观，降低了打磨的成品率，且台 虎钳在固定时只能对不锈钢管一个部位进行固定，在打磨时不锈钢管容易歪斜，容易造成 对打磨部位的划伤，影响后续使用，台虎钳将不锈钢管固定后不锈钢管不能够转动对不同 的部位打磨，从而导致打磨困难，实用性不高。 于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种节能建筑楼梯快 速定位打磨装置，以期达到更具有更加实用价值性的目的。
技术实现要素：

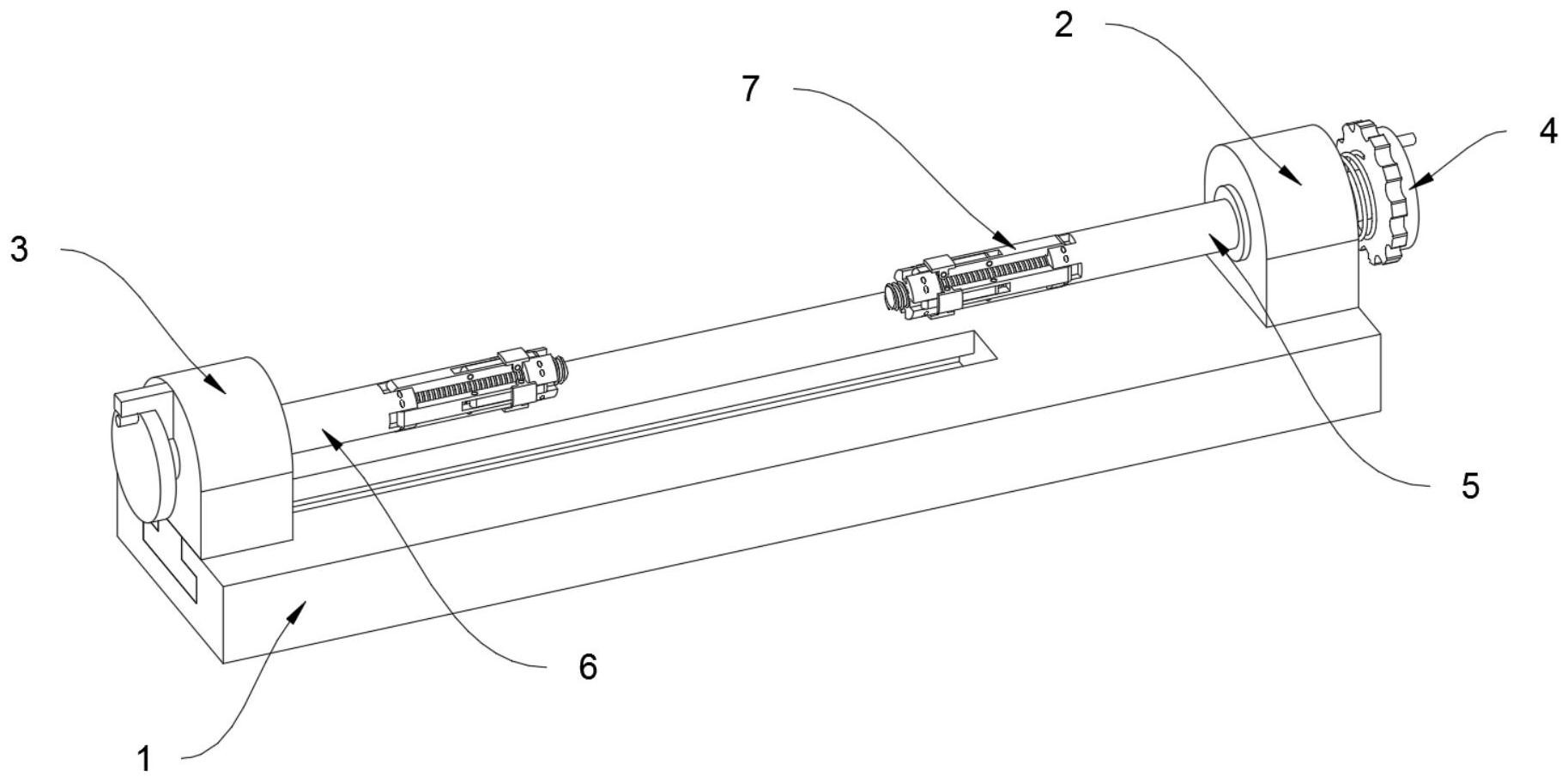

为了解决上述技术问题，本发明提供一种节能建筑楼梯快速定位打磨装置，以解 决现有楼梯栏杆钢管打磨时多采用台虎钳进行固定，由于不锈钢管的管壁较薄，在使用台 虎钳固定时稍不注意容易将不锈钢管挤瘪，影响美观，降低了打磨的成品率，且台虎钳在固 定时只能对不锈钢管一个部位进行固定，在打磨时不锈钢管容易歪斜，容易造成对打磨部 位的划伤，影响后续使用，台虎钳将不锈钢管固定后不锈钢管不能够转动对不同的部位打 磨，从而导致打磨困难，实用性不高的问题。 本发明节能建筑楼梯快速定位打磨装置的目的与功效，由以下具体技术手段所达 3 CN 111546169 A 说　明　书 2/5 页 成： 一种节能建筑楼梯快速定位打磨装置，包括底座，移动座，固定杆和撑杆机构；所 述底座顶部一侧顶面固定连接有固定座；所述移动座活动连接在底座的另一侧顶面；所述 固定杆分别插接在转动杆和随动杆的内部；所述转动杆插接在固定座的内部；所述随动杆 插接在移动座的内部；所述撑杆机构由支撑杆、动力杆和调节块组成；所述支撑杆活动连接 在转动杆和随动杆的一端；所述调节块活动连接在固定杆的一端。 进一步的，所述撑杆机构在转动杆和随动杆的内部各设有一组，所述固定杆的杆 体一端设有螺纹，所述调节块的内部设有螺纹孔，且固定杆通过一端杆体的螺纹拧接在调 节块螺纹孔的内部。 进一步的，所述动力杆的一端活动连接在支撑杆的中部，且动力杆的另一端活动 连接在调节块的内部，所述支撑杆的一端设有支撑块，且支撑块转动连接在支撑杆的端部， 所述支撑块有橡胶材质制成。 进一步的，所述转动杆的杆体一端设有定位齿轮，所述固定座的内部设有卡齿槽 和避让槽，且避让槽位于卡齿槽的内侧，所述定位齿轮卡接在卡齿槽的内部，所述固定座的 外部设有顶簧，且顶簧套接在固定杆的杆体一端，所述顶簧的两端分别固定连接在转动杆 一端的调节盘内侧和固定座的外侧面。 进一步的，所述固定杆的一端设有转盘，且转盘的内部设有轨道块，所述转动杆和 随动杆的一端设有轨道盘，且轨道盘的内部设有轨道槽。 进一步的，所述移动座的底部设有滑块，且滑块的截面形状为“T”形，所述底座位 于移动座一侧的顶面设有滑槽，所述滑块插接在滑槽的内部，且移动座内部随动杆的高度 和位置与固定座内部转动杆的高度和位置相同。 进一步的，所述随动杆位于轨道盘一端的杆体设有锁止杆，且轨道盘的外径大于 转盘的外径。 进一步的，所述转动杆位于固定座的内侧杆体和随动杆位于移动座的内侧杆体均 设有挡环，所述随动杆的轨道盘与挡环的间距与移动座的宽度相同，且转动杆的轨道盘与 挡环的间距大于固定座的宽度。 与现有技术相比，本发明具有如下有益效果： 该装置能够对不锈钢管的两端进行固定，能够稳定的固定不锈钢管，在打磨过程 中不会出现不锈钢管歪斜的现象发生，且该装置对不锈钢管的固定方式为通过撑杆机构伸 入不锈钢管的内部撑开从而对不锈钢管进行固定，避免了传统台虎钳从外部夹持不锈钢管 造成不锈钢管挤瘪影响使用的现象发生，在打磨过程中能够通过按动转动杆后将固定好的 不锈钢管进行转动，方便对不锈钢管的快速定位打磨，使得不锈钢管打磨后成品率更高，提 高了该装置的实用性。 首先，撑杆机构的调节块能够在固定杆的转动下，通过固定杆杆体的螺纹带动调 节块移动，从而动力杆能够将支撑杆撑起，通过支撑杆的支撑块对不锈钢管的内壁进行支 撑，避免了传统台虎钳从外部夹持不锈钢管造成不锈钢管挤瘪影响使用的现象发生，且动 力杆传动在支撑杆的中部，使得支撑杆的支撑端的活动范围更大，调节更快速，从而能够适 应对不同内径的不锈钢管进行支撑固定，提高了该装置的稳定性和适应性。 其次，当按动转动杆时，转动杆的定位齿轮与卡齿槽失去卡接关系，此时转动杆能 4 CN 111546169 A 说　明　书 3/5 页 够转动，转动轨道盘可使得被该装置固定的不锈钢管转动，调节完成后转动杆能够在顶簧 的作用下复位，定位齿轮重新与卡齿槽卡接，此时转动杆不会再转动，从而能够快速的定位 到不锈钢管需要打磨表面，操作简便，方便快捷，提高了该装置的灵活性。 再者，移动座的底部设有滑块，使得移动座能够在底座的滑槽内部进行移动，从而 使得该装置能够适应对不同长度的不锈钢管进行固定，与固定座内部撑杆机构的配合作用 能够对不锈钢管的两端进行固定，能够稳定的固定不锈钢管，在打磨过程中不会出现不锈 钢管歪斜的现象发生，提高了该装置的稳定性和适应性。 附图说明 图1是本发明的结构示意图。 图2是本发明夹持固定不锈钢管后左侧的内部结构示意图。 图3是本发明夹持固定不锈钢管后右侧的内部结构示意图。 图4是本发明拆解后左侧的结构示意图。 图5是本发明拆解后右侧的结构示意图。 图6是本发明图2中A部位放大的结构示意图。 图7是本发明图4中B部位放大的结构示意图。 图8是本发明图4中C部位放大的结构示意图。 图中，部件名称与附图编号的对应关系为： 1、底座；2、固定座；3、移动座；4、固定杆；5、转动杆；6、随动杆；7、撑杆机构；101、滑 槽；201、卡齿槽；202、避让槽；203、顶簧；301、滑块；401、转盘；4011、轨道块；501、定位齿轮； 502、轨道盘；503、挡环；5021、轨道槽；601、锁止杆；701、支撑杆；702、动力杆；703、调节块； 7031、螺纹孔；7011、支撑块。
