技术摘要：

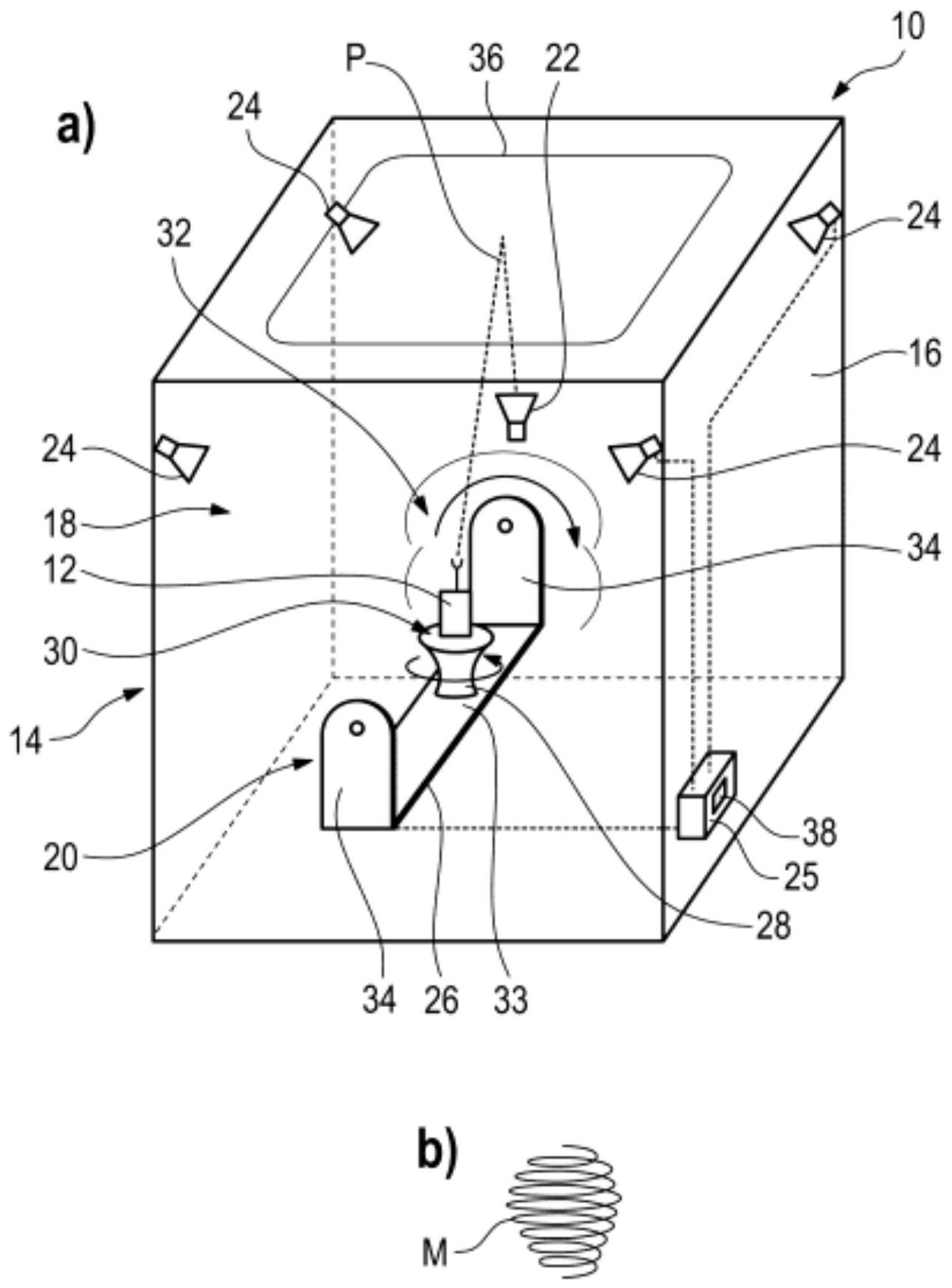

一种用于对被测设备的总辐射功率进行测量的测量系统(14)具有消声室(18)，具有用于支撑被测设备(12)的设备部件(30)的定位器(20)，用于与所述被测设备(12)建立通信的至少一个链路天线(22)以及多个不同的测量天线(24)。所述测量天线(24)设置在所述消声室(18)中并且被设计  全部
背景技术：
网络中无线电设备的总辐射功率，尤其是这些设备的乱真发射，由管理无线网络 的标准规定。因此，任何设计用于这种无线网络的设备都必须满足这些要求。为了测量设备 的总辐射功率，已知的是带有消声室和测量天线的测量系统。 但是，由于总辐射功率的测量必须在很宽的频率范围内进行，所以这种测量系统 的测量天线不能覆盖整个频率范围。因此，必须进行多次测量。
技术实现要素：
本发明的目的是提供一种用于对被测设备进行总辐射功率测量的测量系统、测量 装置和方法，其允许在宽频率范围内进行快速测量。 为了这一目的，提供了用于测量被测设备的总辐射功率的测量系统。测量系统包 括消声室，具有用于支撑被测设备的设备部件的定位器，用于与被测设备建立通信的至少 一个链路天线，以及多个不同的测量天线，其中测量天线设置在消声室中并且被设计为实 施总辐射功率测量。 通过使用多个被设计为用于总辐射功率测量的测量天线，可以同时实行多个测 量。因此，总辐射功率测量的持续时间可以缩短。 设备部件可以位于消声室的静区中，特别是沿整个测量路径。 链路天线特别适用于利用射频信号与被测设备建立通信，尤其是远场通信。 例如，测量天线被设计为用于确定被测设备的乱真发射。 在一个实施例中，至少两个测量天线适用于测量不同的频率范围，特别地，每个测 量天线适用于测量不同的频率范围。这样，即使每个单个天线的频率范围可能小于测量系 统期望的频率范围，实行测量的频率范围也可以扩大。 测量天线的频率范围可以重叠。 在一个方面，测量天线设置在消声室的角落和/或与设备部件等距。这样，各种测 量天线的测量值之间就不会出现偏差。 为了减小测量系统的尺寸，可以将测量天线设置在设备部件的近场距离。 在本发明的一个实施例中，测量系统包括用于链路天线的信号的反射器，该反射 器设置在消声室中，特别地，其中至少一个链路天线到设备部件的信号的最短传播路径通 过该反射器传输。这样，测量系统的尺寸可以进一步减小。 测量系统可以是紧缩场天线测试范围(CATR)系统，该系统使用链路天线和被测设 备之间的通过反射器的间接通信。 4 CN 111579885 A 说　明　书 2/4 页 例如，最短传播路径比远场距离长。 为了进行完整和通用的测量，定位器被配置为在三维中移动设备部件，特别是沿 球体移动。特别地，该球体是完整的球体。 为此，定位器包括枢转臂，特别地，其中在旋转臂上设置有转台。设备部件可以设 置在枢转臂上，特别是在转台上。 旋转臂可以是u形和/或转台是360°可旋转的转台。 为了上述目的，进一步提供了一种用于对被测设备的总辐射功率进行测量的测量 装置。测量装置包括本发明如上所述的被测设备和测量系统，其中被测设备固定在定位器 的设备部件中。 此外，为了上述目的，提供了一种用于对被测设备的总辐射功率进行测量的方法， 特别地，使用本发明如上所述的测量系统。该方法包括以下步骤： a)将被测设备置于定位器上的消声室中， b)借助于定位器在消声室中沿测量路径移动被测设备，以及 c)当被测设备沿测量路径移动时，使用设置在消声室中的多个测量天线测量被测 设备的乱真发射。 从本发明的意义上，在被测设备移动时测量可以通过连续和同时地移动和测量来 完成，或者通过交替移动步骤和测量步骤来完成。 在测量系统的上下文中讨论的特征和优点也适用于方法，反之亦然。 在本发明的一个方面，使用设置在消声室中的链路天线与被测设备建立通信。因 此，总辐射功率可以在工作条件下测量。在测量期间可以存在通信。链路天线也可以称为 “馈电天线”。 为了执行完整的测量，测量路径是螺旋路径和/或覆盖整个球体。 在一个实施例中，被测设备与测量天线之间的距离沿测量路径保持相同。特别地， 距离沿整个测量路径保持不变。这样，测量天线的测量值就不必根据到被测设备的距离进 行标准化。 为了能够进行非常快速或非常精确的测量，被测设备可以连续地或阶梯式地移 动。 在本发明的一个方面，在测量过程中重新编码取向，特别是被测设备相对于至少 一个、特别是每个测量天线的方位角和/或仰角。这允许比较不同测量天线的测量值。 为了进行有效的评估，评估单元可以接收测量天线的测量值，并且由评估单元(特 别是根据所记录的取向)将测量值(特别是所记录的方位角和/或仰角)传送到同一计算基 地(calculation  base)。 换言之，由于被测设备的位置，每个天线可以从不同的角度测量被测设备的乱真 发射。然而，由于被测设备在整个测量过程中以相似的方式面对每一个测量天线，测量结果 可能会被传送到相同的坐标系中。 附图说明 此外，特征和优点将从以下描述和参考性附图中明显看出，在附图中 图1a示出了具有根据本发明的测量系统的根据本发明的测量装置， 5 CN 111579885 A 说　明　书 3/4 页 图1b示出了根据图1a的测量系统的设备部件的示例性测量路径，以及 图2示出了根据本发明的方法的流程图。
