技术摘要：
本发明提供一种成像模组及宫腔镜，其包括：支撑座，所述支撑座具有器械贯穿通道以及置于支撑座端部且环向分布的三个安装槽，其中位于中间的安装槽内具有倾斜面，倾斜面与所述支撑座的轴线呈锐角；摄像机，设于所述位于中间的安装槽内，且摄像机固定在所述倾斜面上；LED  全部
背景技术：
宫腔镜用于子宫腔内检查和治疗。使用时，宫腔镜的镜头可以对宫腔内的部位进 行放大观察。手术器械通过宫腔镜，可以对宫腔进行手术操作。从检查角度而言，宫腔镜为 妇科出血性疾病和宫内病变的首选检查器械。 宫腔镜应可旋转以增加整体视野，以便对子宫进行全面检查。而在使用中，旋转宫 腔镜前端的摄像头时，摄像头的水平线也会相对于患者的解剖结构旋转。为了对此进行补 偿，一般在宫腔镜的操作部通过旋转齿轮结构和电位计来记录旋转角度，图像信号处理板 中的嵌入式软件会读取信号并进行相应的补偿。 而且宫腔镜的视角(DOV)也应倾斜才能满足临床需求，一般DOV应该为0°、12°、20° 到30°，以满足不同的程序需求。大多数传统的宫腔镜都是通过倾斜尖端或实现棱镜结构来 满足各视角的需求。而若通过增加棱镜实现，则增加了制造成本，并且生产中如何定位棱镜 也是一技术难题，给生产制造造成不易。另外，宫腔镜前端为倾斜尖端，其使得将尖端插入 子宫的子宫颈中相对困难，并且可能在插入过程中损坏尖端。 因此，需要一种具有多视角且易生产制造和使用的宫腔镜。
技术实现要素：

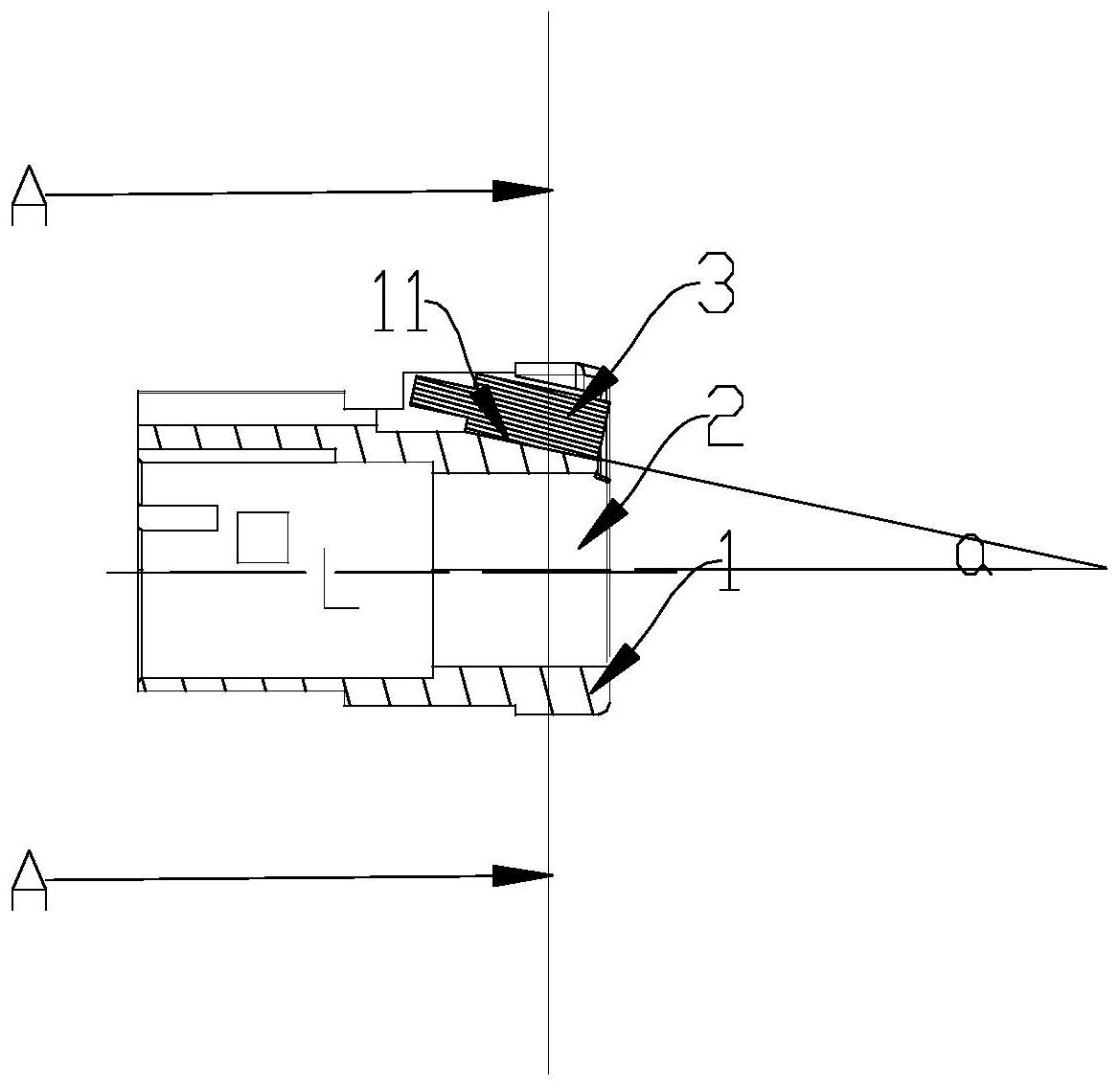

鉴于以上所述现有技术的缺点，本发明的目的在于提供一种成像模组及宫腔镜， 用于解决现有技术中宫腔镜生产成本高，视角小的问题。 为实现上述目的及其他相关目的，本发明提供一种成像模组，其包括： 支撑座，所述支撑座具有器械贯穿通道以及置于支撑座端部且环向分布的三个安 装槽，其中位于中间的安装槽内具有倾斜面，倾斜面与所述器械贯穿通道的轴线呈锐角； 摄像机，设于所述位于中间的安装槽内，且摄像机固定在所述倾斜面上； LED灯组，置于其他两个安装槽内。 优选的，所述支撑座端部的端面为倾斜表面，且倾斜表面与所述器械贯穿通道的 轴线呈钝角。优选的，所述倾斜表面与所述器械贯穿通道的轴线间的夹角大小为150°到 180° 优选的，所述位于中间的安装槽具有在所述支撑座的周向上开设的开口部。 优选的，所述器械贯穿通道的横截面为椭圆形。 优选的，所述支撑座为透明件。 优选的，所述摄像机卡设在所述位于中间的安装槽内。 本发明还提供一种宫腔镜，所述宫腔镜的前端具有如上所述的成像模组。 如上所述，本发明的成像模组及宫腔镜，具有以下有益效果：采用在支撑座内设置 带倾斜面的安装槽，使摄像机固定在倾斜面上，通过倾斜面角度的设置，使摄像机倾斜向 3 CN 111603131 A 说　明　书 2/3 页 下，满足诊断时各视角的需求；另外，支撑座端部的端面为倾斜表面，其在支撑座相同外径 的情况下会增加横截面，可以便于LED灯组的安装，进而使支撑座的外径尺寸可以小至4mm， 甚至以下。 附图说明 图1显示为本发明的成像模组的一实施例图。 图2显示为沿图1中BB线剖视图。 图3显示为沿图2中AA线剖视图。 图4显示为沿图1中CC线剖视图。 图5显示为本发明的成像模组的另一实施例图。 元件标号说明 1                       支撑座 2                       器械贯穿通道 3                       摄像机 4                       LED灯组 11                     倾斜面 12                     安装槽 101                    倾斜表面
