技术摘要：
本发明公开了一种基于天线切换开关的网桥设备，包括主控MCU、参数不同的至少两路输入天线和参数不同的至少两路输出天线，主控MCU通过第一天线切换开关与至少两路输入天线连接，主控MCU通过第二天线切换开关与至少两路输出天线连接，主控MCU用于控制第一天线切换开关切  全部
背景技术：
随着无线网桥在电梯项目中不断使用，因为电梯安全的重要性，对终端设备稳定 性要求高，如图1所示，图1为传统的利用一根网线将网络信号通过无线网桥连接到轿厢的 终端设备进行数据交换，因网桥设备的特殊性基本是一对一相匹配，并且一个电梯井需要 一根网线连接一个网桥设备，这便造成了网线的布局和网桥的安装的施工布线难，安装不 便，并且一对一需要多个网桥设备，设备成本高，而且通信质量也得不到保证。
技术实现要素：

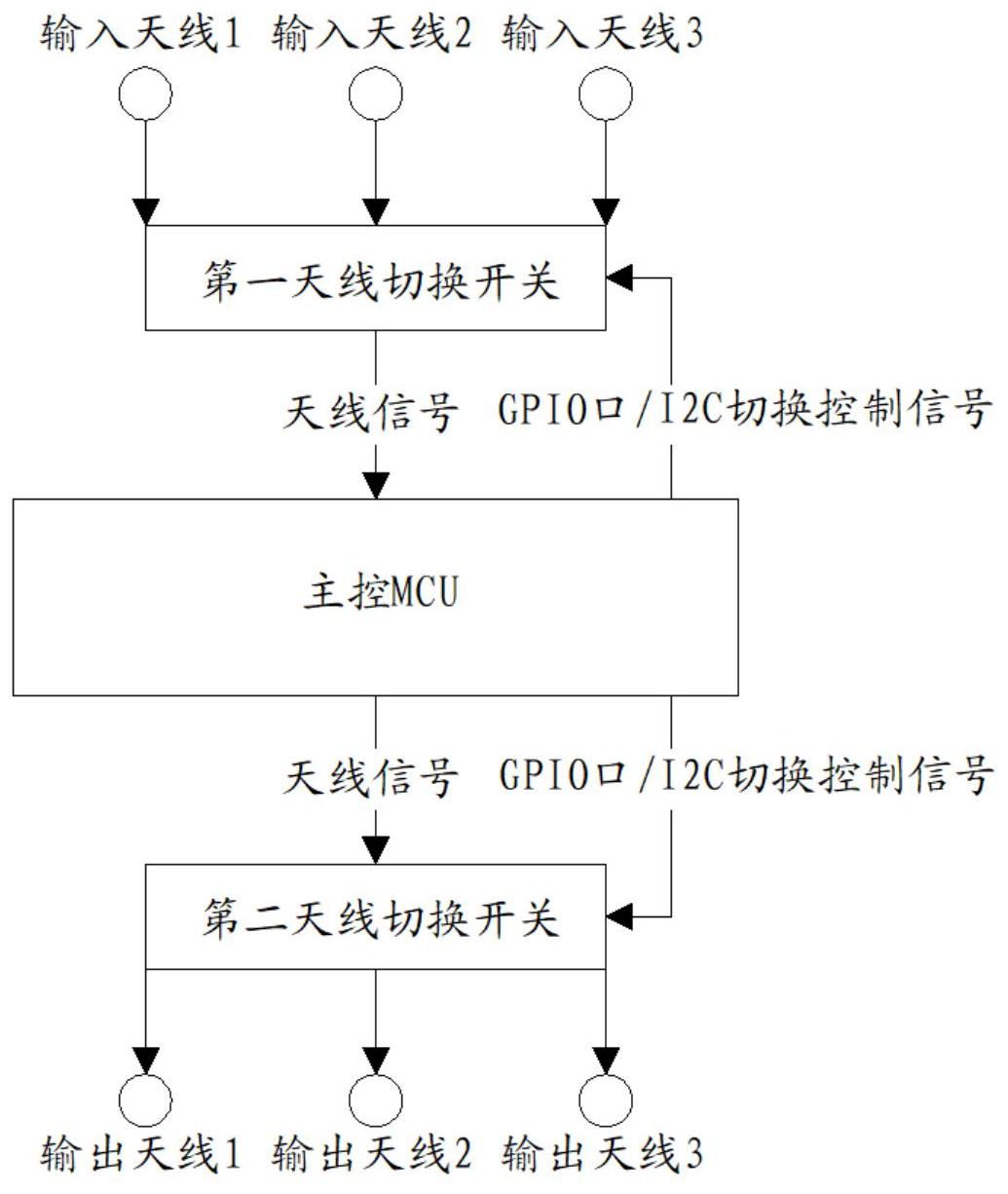

为解决现有技术中存在的问题，本发明的目的是提供一种基于天线切换开关的网 桥设备及网桥系统，本发明只利用一个网桥设备便可以完成与多个轿厢内的终端设备进行 数据交换的目的，而且安装方便且通信质量佳。 为实现上述目的，本发明采用的技术方案是：一种基于天线切换开关的网桥设备， 包括主控MCU、参数不同的至少两路输入天线和参数不同的至少两路输出天线，所述主控 MCU通过第一天线切换开关与至少两路所述输入天线连接，所述主控MCU通过第二天线切换 开关与至少两路所述输出天线连接，所述主控MCU用于控制所述第一天线切换开关切换至 至少两路所述输入天线中信号强度最强的输入天线与主控MUC之间进行通信，以及用于控 制所述第二天线切换开关切换至至少两路所述输出天线中的其中一路输出天线与主控MCU 之间进行通信。 作为一种优选的实施方式，所述主控MCU通过GPIO接口或I2C总线向所述第一天线 切换开关以及第二天线切换开关发送切换控制信号。 作为另一种优选的实施方式，所述第一天线切换开关和第二天线切换开关均为电 子切换开关。 作为另一种优选的实施方式，参数不同的至少两路所述输入天线和参数不同的至 少两路所述输出天线的参数包括阻抗、信号增益、辐射效率和方向性。 本发明还提供一种基于天线切换开关的网桥系统，包括光猫/4G路由器，还包括如 上所述的网桥设备以及与至少两路所述输出天线数量相等的终端设备，所述网桥设备设于 所述光猫/4G路由器以及多个所述终端设备的通信线路之间，所述网桥设备用于通过所述 主控MCU控制所述第一天线切换开关切换至至少两路所述输入天线中信号强度最强的输入 天线使所述光猫/4G路由器与所述终端设备之间进行通信，以及通过所述主控MCU控制所述 第二天线切换开关切换至至少两路所述输出天线中的其中一路输出天线使所述光猫/4G路 由器与该路输出天线相对应的所述终端设备之间进行通信。 作为一种优选的实施方式，每一个所述终端设备和所述网桥设备之间均设有网络 3 CN 111601182 A 说　明　书 2/4 页 数据交换和网络加密设备。 作为另一种优选的实施方式，所述光猫/4G路由器与所述网桥设备之间通过所述 第一天线的WiFi桥接进行通信，所述网桥设备与所述网络数据交换和网络加密设备之间通 过所述第二天线的WiFi桥接进行通信。 作为另一种优选的实施方式，所述网络数据交换和网络加密设备与所述终端设备 之间通过RJ45网线或WiFi进行通信。 作为另一种优选的实施方式，其特征在于，所述终端设备为安装于电梯轿厢内的 广告机。 本发明的有益效果是： 1、本发明所提供的基于天线切换开关的网桥设备通过主控MCU控制第一天线切换 开关的切换，可以选择多路输入天线中强度最强的输入天线，保证了通信质量，其次通过主 控MCU控制第二天线切换开关的切换，可以选择多路输出天线中任意一路进行通信，便于进 行集成。 2、本发明利用基于天线切换开关的网桥设备搭建的网桥系统，利用一个网桥设备 便可以完成与多个轿厢内的终端设备进行数据交换的目的，而且安装方便且通信质量佳。 附图说明 图1为传统的利用一根网线将网络信号通过无线网桥连接到轿厢的终端设备进行 数据交换连接示意图； 图2为本发明实施例1中网桥设备的电路结构示意图； 图3为本发明实施例2中利用实施例1的网桥设备连接到轿厢的终端设备进行数据 交换连接示意图。
