技术摘要：
本发明公开了一种垃圾焚烧烟气近零排放处理系统及工艺，属于垃圾焚烧烟气处理技术领域，用于处理垃圾焚烧炉产生的烟气，本系统包括根据烟气处理工序顺序设置的静电除尘器、SCR反应塔、省煤器、喷淋塔、干法混合器、布袋除尘器、引风机、湿式反应塔和烟囱，SCR反应塔连  全部
背景技术：
城市垃圾问题已成为制约当今城市发展最大的难题之一，垃圾焚烧处理技术符合 无害化、减量化、资源化的垃圾处理政策，且具有处理速度快、减容效果好、占地面积小、环 境影响小等优点，近年来在国内外得到快速发展。然而生活垃圾焚烧后产生的烟气中含有 大量烟尘、酸性气体、重金属和二噁英类等污染物，各种污染物含量较高且不稳定，若不进 行有效处理会对环境产生严重危害。所以生活垃圾焚烧烟气的无害化处理已成为公众关注 的重点问题，烟气近零排放系统和工艺是当前的研究重点和研发热点。 目前，国内生活垃圾焚烧厂普遍采用半干法脱酸技术去除烟气中的酸性气体，基 本可以达到现行国家环保排放指标的要求。但是，为了进一步实现垃圾的减量化、资源化和 无害化处理，使垃圾焚烧烟气中酸性污染物排放指标进一步降低，半干法脱酸技术则需要 有突破性的进展。同时，湿法脱酸技术虽然可以高效去除烟气中的酸性污染物，但其产生的 废水难以处理，而传统的干法技术则存在脱酸效果差、熟石灰和活性炭消耗大、焚烧飞灰产 生量大等问题。
技术实现要素：

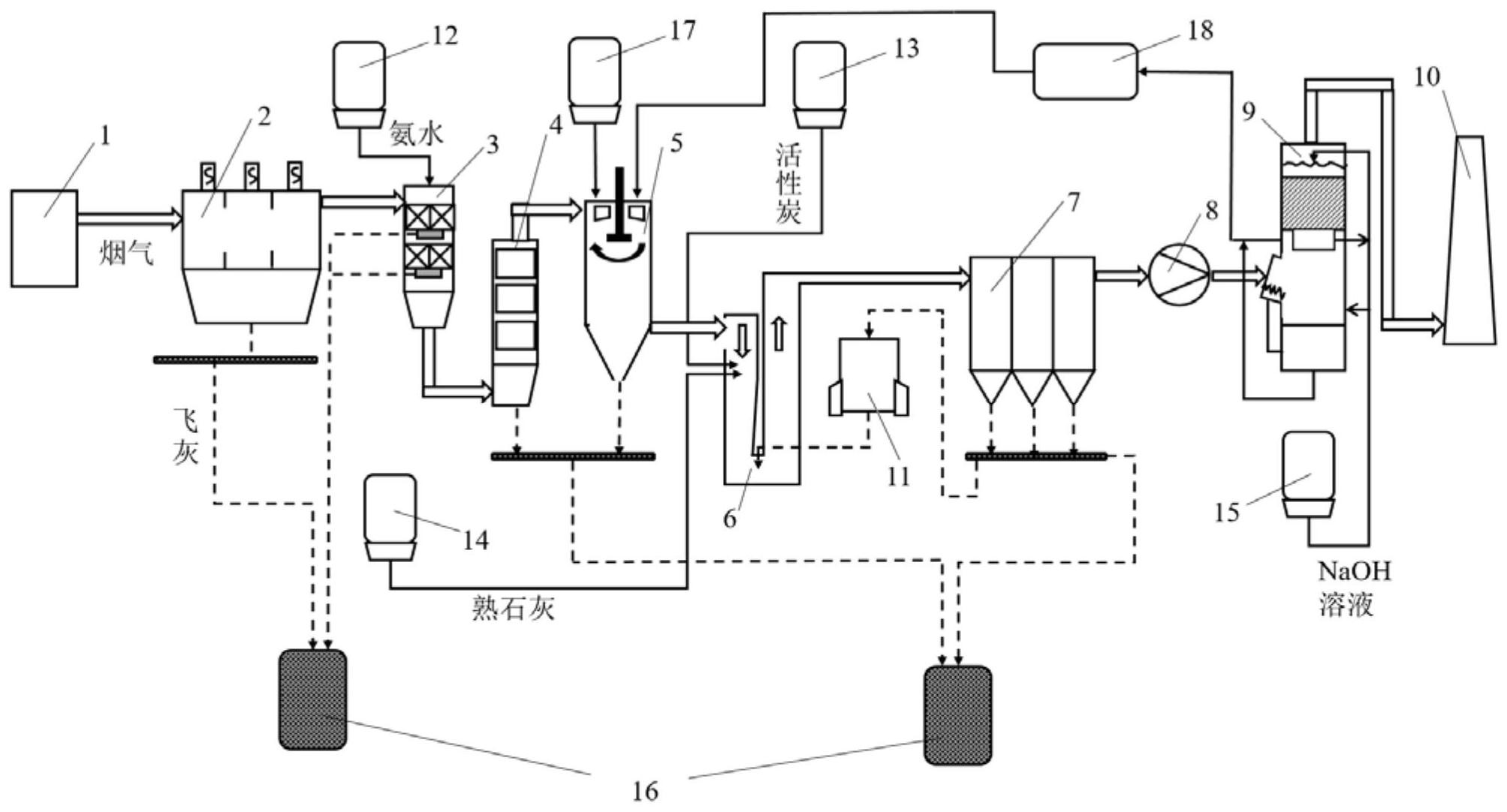

有鉴于此，本发明的目的在于提供一种垃圾焚烧烟气近零排放处理系统及工艺， 以降低烟气中有害污染物含量，提高不同污染物含量垃圾焚烧烟气的综合处理效果，有效 降低焚烧烟气对环境造成的危害。 为达到上述目的，本发明提供了如下技术方案： 本发明提供一种垃圾焚烧烟气近零排放处理系统，用于处理垃圾焚烧炉产生的烟 气，包括根据烟气处理工序顺序设置的静电除尘器、SCR反应塔、省煤器、喷淋塔、干法混合 器、布袋除尘器、引风机、湿式反应塔和烟囱，SCR反应塔连接有氨水贮存罐，干法混合器连 接有活性炭贮存罐、熟石灰贮存罐和飞灰熟化仓，飞灰熟化仓与布袋除尘器连接，喷淋塔连 接有冷却水贮存罐和废液收集箱，湿式反应塔连接有氢氧化钠溶液贮存罐和废液收集箱。 进一步，所述干法混合器呈U型管状结构，其U型底部的内侧上方与飞灰熟化仓连 接。 进一步，所述干法混合器在靠近其U型底部的入口侧设有缩颈的锥段。 进一步，所述飞灰熟化仓包括仓桶和设于仓桶内的旋转鼓，所述飞灰熟化仓通过 与仓桶连接的螺旋输送设备将熟化激活后的飞灰回喷入干法混合器。 进一步，所述处理系统还包括与静电除尘器、SCR反应塔、省煤器、喷淋塔、布袋除 尘器均连接并用于接收各自产出飞灰的飞灰贮存罐。 进一步，所述湿式反应塔自下而上设有连通的冷却吸收部和减湿部，冷却吸收部 3 CN 111589260 A 说　明　书 2/5 页 和减湿部均设有各自连接的雾化器和积液区，且两个积液区均与氢氧化钠溶液贮存罐和废 液收集箱连接；所述冷却吸收部与引风机连接，所述减湿部在位于其内的积液区上方设有 液滴分离器，其顶部与烟囱连接。 本发明还提供一种垃圾焚烧烟气近零排放处理工艺，采用上述的垃圾焚烧烟气近 零排放处理系统，包括： 1)将焚烧炉产出的烟气顺次经静电除尘器、SCR反应塔、省煤器、喷淋塔、干法混合 器、布袋除尘器和湿式反应塔后由烟囱排放； 2)将静电除尘器、SCR反应塔、省煤器、喷淋塔和布袋除尘器中产出的飞灰由飞灰 贮存罐收集； 3)将布袋除尘器产出的飞灰引出并由飞灰熟化仓将之熟化激活后回喷入干法混 合器； 4)将湿式反应塔的两个积液区产出的积液送入喷淋塔。 本发明的有益效果是： 1、本发明处理系统采用静电除尘 SCR 干法脱酸 布袋除尘 湿法脱酸组合，能够 对不同污染物含量的垃圾焚烧烟气进行综合处理，整个系统操作稳定、可靠，排出烟气可以 达到近零排放标准。 2、本发明采用静电除尘与布袋除尘相结合的工艺，有效减少烟气中颗粒物和飞灰 含量。 3、本发明处理系统使用飞灰熟化再激活技术，有效提高干法反应效率，减少熟石 灰耗量和飞灰产生量。 4、本发明处理系统的干法混合器能够使管道本体内形成高速扰动的湍流流体，以 解决其内烟气和反应剂的充分混合问题。 5、本发明处理系统在SCR反应塔和喷淋塔中间布置省煤器，旨在改善焚烧厂的能 量平衡，有效提高发电效率。 6、本发明处理系统在尾部加装湿式反应塔，为了维持反应塔内盐浓度的平衡，可 将积液区内废水排入喷淋塔作为降温水，系统没有废水外排。 本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并 且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可 以从本发明的实践中得到教导。本发明的目标和其他优点可以通过下面的说明书来实现和 获得。 附图说明 为了使本发明的目的、技术方案和优点更加清楚，下面将结合附图对本发明作优 选的详细描述，其中： 图1为本处理系统的结构示意图； 图2为本处理系统的流程示意图； 附图标记：垃圾焚烧炉1、静电除尘器2、SCR反应塔3、省煤器4、喷淋塔5、干法混合 器6、布袋除尘器7、引风机8、湿式反应塔9、烟囱10、飞灰熟化仓11、氨水贮存罐12、活性炭贮 存罐13、熟石灰贮存罐14、氢氧化钠溶液贮存罐15、飞灰贮存罐16、冷却水贮存罐17、废液收 4 CN 111589260 A 说　明　书 3/5 页 集箱18。
