技术摘要：

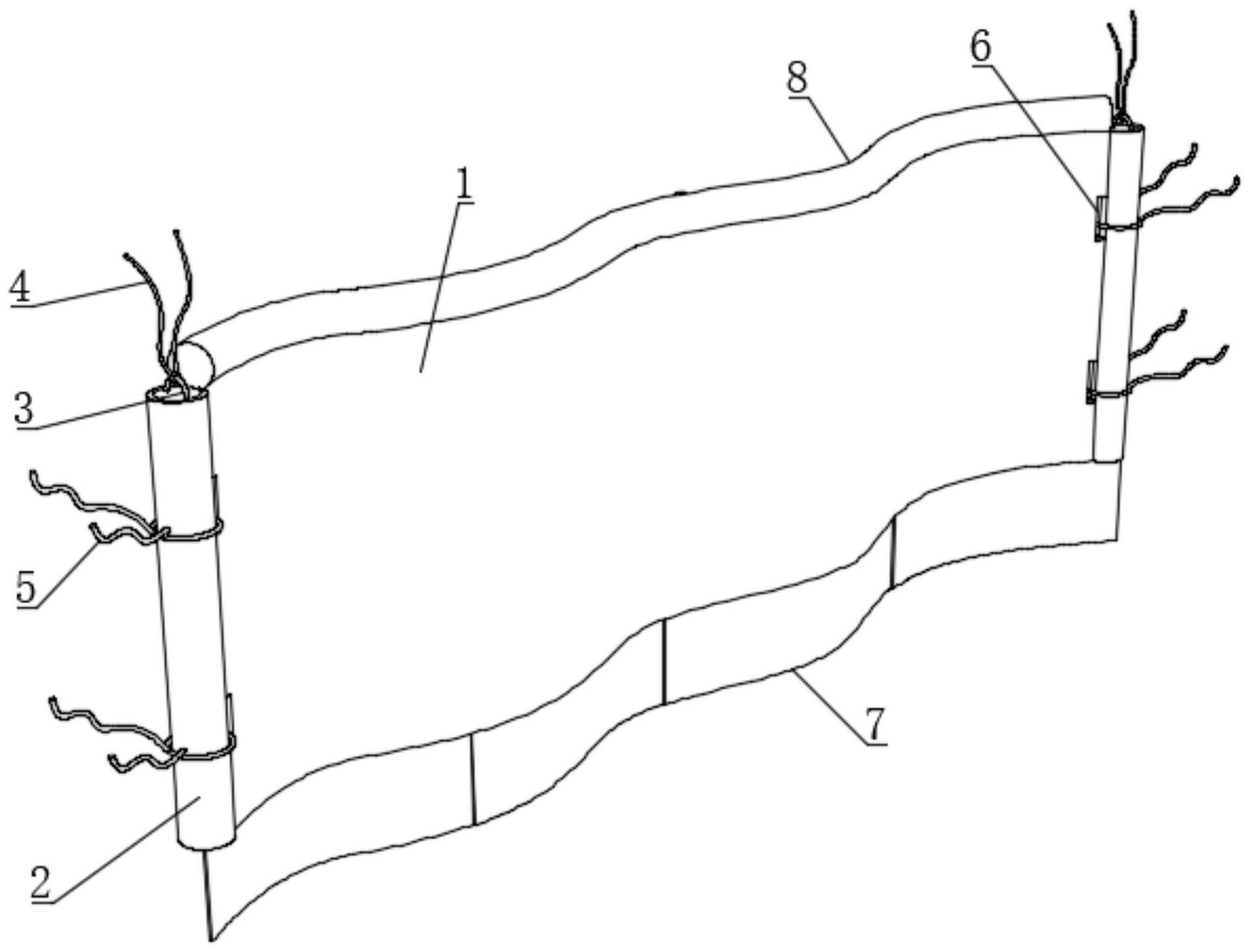

本发明公开了一种矿山生态修复装置及其使用方法，属于矿山生态修复技术领域，一种矿山生态修复装置，包括多层吸附帘，多层吸附帘的左右两端均固定连接有定型杆，定型杆的上端固定连接有顶环，顶环的外端系有主挂绳，本发明为矿山运输过程造成的大气污染提出了一个良好  全部
背景技术：
矿山生态环境是指矿区内生态系统和环境系统的整体，包括地表植被与景观、生 物多样性、大气环境、水环境、土壤环境、地质环境、声环境等。矿山大气污染主要包括三个 污染来源：一是生产过程中造成的大气污染，如露天开采及爆破，使矿内空气产生一系列尘 毒污染,二是运输过程造成的大气污染，在自然及运输车辆产生的风流作用下，会将尾矿粉 直接扬起，使大气中粉尘浓度非常高，严重污染矿区空气，三是生活区大气污染。 生物纳膜抑尘技术的作用原理是在粉尘产生的源头，向物料喷附生物纳膜，利用 生物纳膜的物理吸附性，吸附小颗粒粉尘使其团聚成大颗粒尘粒，由于粉尘颗粒自重增加 无法飘散在空中，从而沉降下来，以此来达到除尘的目的。生物纳膜是层间距达到纳米级的 双电离层膜，能最大限度增加水分子的延展性，并具有强电荷吸附性；将生物纳膜喷附在物 料表面，能吸引和团聚小颗粒粉尘，使其聚合成大颗粒状尘粒，自重增加而沉降。生物纳膜 药剂主要成分是椰子及动物提取物，对人体和环境没有危害，能在一定时间后自行分解,避 免二次污染，一般3h内降解率约70％,48h后降解率大于95％。所吸附物料的含水量越高,药 剂的抑尘效果保持时间越长,纳膜药剂的吸附作用越强，其除尘率最高可达99％以上。 矿山中因运输过程造成的大气污染至今未有良好的处理方案，在运输车产生的分 流作用下，运输车途经之地，粉尘扬起，极大增加了大气中粉尘浓度，严重污染矿区空气。
技术实现要素：
1.要解决的技术问题 针对现有技术中存在的问题，本发明的目的在于提供一种矿山生态修复装置及其 使用方法，它为矿山运输过程造成的大气污染提出了一个良好的防治措施，通过将本发明 设置在运输车辆周围，对车轮形成半包围趋势，在车辆行驶过程中，本发明将扬起的粉尘抑 制在包围圈中，并对其进行吸附，使粉尘难以向大气中散发，良好地预防了大气中的粉尘污 染，从而有利于矿山生态环境的修复，同时，本发明还具有低成本、高适用性、高效用性的市 场经济效益，具有结构简单、可调节的便捷操作特点。 2.技术方案 为解决上述问题，本发明采用如下的技术方案。 一种矿山生态修复装置，包括多层吸附帘，所述多层吸附帘的左右两端均固定连 接有定型杆，所述定型杆的上端固定连接有顶环，所述顶环的外端系有主挂绳，所述定型杆 的外端系有一对副挂绳，所述多层吸附帘的左右两端均开设有一对限位槽，一对所述副挂 绳分别位于一对限位槽的内侧，所述多层吸附帘包括微孔载网、储水棉和防水外布，所述储 水棉固定连接于微孔载网和防水外布之间，所述多层吸附帘的下端固定连接有多个均匀分 3 CN 111569577 A 说　明　书 2/5 页 布的散帘,多个所述散帘呈局部重叠式水平分布，本发明为矿山运输过程造成的大气污染 提出了一个良好的防治措施，通过将本发明设置在运输车辆周围，对车轮形成半包围趋势， 在车辆行驶过程中，本发明将扬起的粉尘抑制在包围圈中，并对其进行吸附，使粉尘难以向 大气中散发，良好地预防了大气中的粉尘污染，从而有利于矿山生态环境的修复，同时，本 发明还具有低成本、高适用性、高效用性的市场经济效益，具有结构简单、可调节的便捷操 作特点。 进一步的，所述多层吸附帘的上端固定连接有气囊，所述气囊的外端固定连接带 有阀门的充气管，通过气囊的伸缩弹性性能，实现气囊与车辆外围的密封贴合，使本发明形 成的包围圈可以更好地抑制粉尘的飞扬。 进一步的，所述定型杆包括内杆和橡胶套，所述顶环和多层吸附帘均固定连接于 内杆的外端，所述橡胶套固定连接于内杆的外表面，内杆对多层吸附帘起到定型定位作用， 通过橡胶套的耐磨性和高弹性可使副挂绳在定型杆表面捆绑的更加紧固不易松动。 进一步的，所述防水外布远离储水棉的一端固定连接有多个均匀分布的细骨棒， 细骨棒进一步对多层吸附帘起到定型作用，使多层吸附帘可以更加稳定地围绕在车辆周 围。 进一步的，所述散帘的水平长度为65cm-80cm，相邻一对所述散帘的水平重叠长度 15cm-25cm,所述散帘的竖直高度30cm-40cm，通过散帘的设置，方便车辆在运行过程中，可 以顺利通过地面上的凸起(如大石块等)，在遇到凸起时，散帘可以顺利让凸起通过，不易给 车辆运行造成阻碍，散帘的重叠设置可使本发明围成的包围圈具有更好的封闭性，在车辆 行驶过程中，相邻散帘之间不易因车辆晃动、风流的因素产生分离缺口，从而可以更好的包 围及吸收粉尘。 进一步的，所述多层吸附帘的水平长度为250cm-300cm，所述多层吸附帘的竖直高 度为80cm-100cm，在具体实施过程中，可以对多层吸附帘的长度和高度进行合理设置，使其 适用于多种型号尺寸的运输车辆。 一种矿山生态修复装置的使用方法，包括以下步骤： S1、根据运输车辆尺寸选取合适数量的本修复装置，工作人员先使用喷雾设备对 微孔载网表面均匀适量喷洒纯净水，纯净水通过微孔载网被储水棉吸收，使储水棉达到一 定的含水率； S2、通过充气管向气囊内部充气使其膨胀，然后使用合适设备在微孔载网表面均 匀喷附一层生物纳膜； S3、将多个多层吸附帘依次围绕在运输车的三个侧面，将运输车车轮遮蔽，使多层 吸附帘上带有生物纳膜的一侧与车辆贴近，并根据车辆高度调节多层吸附帘的位置，使散 帘的下端与地面接近，通过主挂绳将多层吸附帘系挂在车辆上，相邻多层吸附帘之间，通过 副挂绳系在与之靠近的定型杆上实现捆绑连接； S4、在运输车运行过程中，因车轮扬起的大量粉尘被包围在多层吸附帘的内侧，并 被生物纳膜吸附，使其难以飘散到大气中。 进一步的，在S1中所述储水棉的含水率为50％-60％，合适的湿度可以提高纳膜制 剂的吸附作用，使生物纳膜的抑尘效果保持时间越长。 3.有益效果 4 CN 111569577 A 说　明　书 3/5 页 相比于现有技术，本发明的优点在于： (1)本方案为矿山运输过程造成的大气污染提出了一个良好的防治措施，通过将 本发明设置在运输车辆周围，对车轮形成半包围趋势，在车辆行驶过程中，本发明将扬起的 粉尘抑制在包围圈中，并对其进行吸附，使粉尘难以向大气中散发，良好地预防了大气中的 粉尘污染，从而有利于矿山生态环境的修复，同时，本发明还具有低成本、高适用性、高效用 性的市场经济效益，具有结构简单、可调节的便捷操作特点。 (2)多层吸附帘的上端固定连接有气囊，气囊的外端固定连接带有阀门的充气管， 通过气囊的伸缩弹性性能，实现气囊与车辆外围的密封贴合，使本发明形成的包围圈可以 更好地抑制粉尘的飞扬。 (3)定型杆包括内杆和橡胶套，顶环和多层吸附帘均固定连接于内杆的外端，橡胶 套固定连接于内杆的外表面，内杆对多层吸附帘起到定型定位作用，通过橡胶套的耐磨性 和高弹性可使副挂绳在定型杆表面捆绑的更加紧固不易松动。 (4)防水外布远离储水棉的一端固定连接有多个均匀分布的细骨棒，细骨棒进一 步对多层吸附帘起到定型作用，使多层吸附帘可以更加稳定地围绕在车辆周围。 (5)散帘的水平长度为65cm-80cm，相邻一对散帘的水平重叠长度15cm-25cm,散帘 的竖直高度30cm-40cm，通过散帘的设置，方便车辆在运行过程中，可以顺利通过地面上的 凸起(如大石块等)，在遇到凸起时，散帘可以顺利让凸起通过，不易给车辆运行造成阻碍， 散帘的重叠设置可使本发明围成的包围圈具有更好的封闭性，在车辆行驶过程中，相邻散 帘之间不易因车辆晃动、风流的因素产生分离缺口，从而可以更好的包围及吸收粉尘。 (6)多层吸附帘的水平长度为250cm-300cm，多层吸附帘的竖直高度为80cm- 100cm，在具体实施过程中，可以对多层吸附帘的长度和高度进行合理设置，使其适用于多 种型号尺寸的运输车辆。 附图说明 图1为本发明的立体图一； 图2为本发明的立体图二； 图3为本发明的多层吸附帘的局部截面图； 图4为本发明的散帘的顶面结构示意图； 图5为本发明的定型杆处的顶面结构示意图； 图6为本发明在组合连接时的立体示意图； 图7为本发明在使用时的立体示意图； 图8为本发明的使用流程框图。 图中标号说明： 1多层吸附帘、101微孔载网、102储水棉、103防水外布、2定型杆、201内杆、202橡胶 套、3顶环、4主挂绳、5副挂绳、6限位槽、7散帘、8气囊、9细骨棒、10充气管。
