技术摘要：

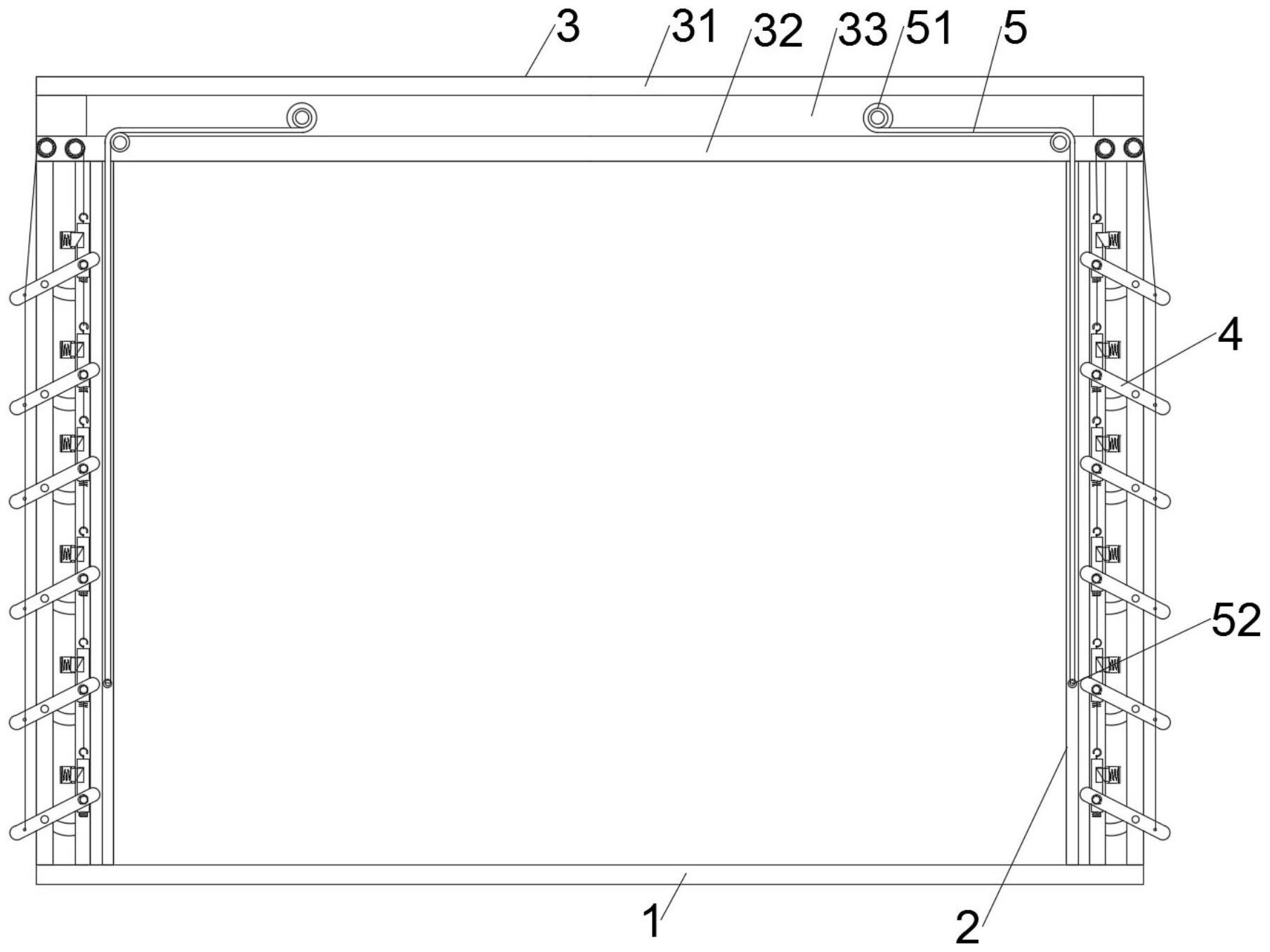

本发明公开了一种车载110kV自由组合式变电站，包括安装在移动平台上的变电箱，所述变电箱包括安装在移动平台上的底座，所述底座上支撑设置有若干导向滑杆，所述导向滑杆远离所述底座的一端支撑设置有顶棚，相邻所述导向滑杆之间设置有折叠封闭墙；所述折叠封闭墙包括外  全部
背景技术：
变电站在电网运行过程中起着举足轻重的作用。常规的变电站是固定的，其建设、 安装及调试需要较长的时间才能完成。现实中，变电站可能因各种自然或人为因素而遭到 破坏，从而导致电网瘫痪，为尽快恢复变电站的功能，现有技术中多采用移动式变电站来代 替常规变电站恢复供电，以满足工业或生活用电。 专利号为CN107634464A提供了一种移动式变电站，该移动式变电站包括作为移动 平台的高压变电车和中压配电车，高压变电车上设有110kV高压组合电器、主变压器和变压 器智能控制柜，110kV高压组合电器的进线侧可通过架空或电缆与高压线路连接，在中压配 电车上设置有用于中压开关柜和二次设备安装的预制舱，二次设备在二次设备安装架上沿 上下方向排列，不仅提高了对电器元件的防护效果，而且充分利用预制舱的高度空间，使预 制舱的体积更加紧凑，方便中压配电车的行走。 但是由于在箱体式结构的预制舱内安装了多个二次设备，设备在运行过程中散发 大量热量，而预制舱的封闭环境影响了设备散热，从而容易由于高温造成线路老化，发生安 全事故，封闭的预制舱环境不仅不便于二次设备的散热，而且环境温度较高，不方便工作人 员进行操作。
技术实现要素：
为此，本发明实施例提供一种车载110kV自由组合式变电站，通过能够向底座方向 折叠的外开合墙以及设置于外开合墙内侧的内隔断墙，有效提高了变电箱内的空气流通， 提高变电箱内设备的散热效果，以解决现有技术中由于预制舱的封闭环境影响了设备散热 而导致的高温造成线路老化的问题。 为了实现上述目的，本发明的实施方式提供如下技术方案： 一种车载110kV自由组合式变电站，包括安装在移动平台上的变电箱，所述变电箱 包括安装在移动平台上的底座，所述底座上支撑设置有若干导向滑杆，所述导向滑杆远离 所述底座的一端支撑设置有顶棚，相邻所述导向滑杆之间设置有折叠封闭墙； 所述折叠封闭墙包括外开合墙以及设置于所述外开合墙内侧的内隔断墙，所述外 开合墙和所述内隔断墙之间设置有层叠间隙； 所述外开合墙沿所述导向滑杆向靠近所述底座的方向折叠收卷，所述内隔断墙沿 所述导向滑杆向所述顶棚所在的方向收卷。 可选的，所述导向滑杆上设置有与所述外开合墙相对应的外导向槽以及与所述内 隔断墙相对应的内导向槽，所述内导向槽设置于所述外导向槽内侧，所述外导向槽包括靠 近所述内导向槽设置的升降滑槽以及远离所述内导向槽设置的开合滑槽； 4 CN 111613989 A 说　明　书 2/6 页 所述外开合墙包括若干平行设置的开合板，沿所述开合板长度方向的两端分别转 动连接有嵌装在所述升降滑槽内的升降滑块，所述升降滑槽内设置有所述升降滑块的定位 装置，所述升降滑槽内设置有与所述升降滑块相连接的升降机构； 以所述开合板和所述升降滑块的连接处为旋转圆心，根据所述开合板宽度，沿由 所述升降滑槽朝所述开合滑槽方向弯曲设置有弧形滑槽；所述开合板远离所述升降滑块的 一端，沿所述弧形滑槽朝所述开合滑槽方向滑动；所述开合滑槽内设置有与所述开合板相 连接的开合机构。 可选的，所述升降机构包括升降钢索；相邻的所述升降滑块之间均通过所述升降 钢索连接； 所述升降滑槽靠近所述顶棚的一端设置有升降钢索绕卷单元，所述升降钢绳绕卷 单元通过所述升降钢索与靠近所述顶棚的所述升降滑块相连接。 可选的，所述升降滑块远离所述顶棚的一侧端面上设置有缓冲弹簧，所述升降滑 块的两端分别通过拉环与所述升降钢索相连接，所述拉环与所述升降滑块旋合连接。 可选的，所述开合机构包括开合钢索，所述开合钢索与所述开合板远离所述升降 滑块的一端连接，通过所述开合钢索将若干所述开合板串接，所述开合滑槽靠近所述顶棚 的一端设置有与所述开合钢索相连接的开合钢索绕卷单元。 可选的，所述开合板与所述升降滑块通过转轴转动连接，所述转轴上套装有扭力 弹簧，所述转轴上设置有拨片，所述扭力弹簧的一端与所述升降滑块固定连接，所述扭力弹 簧的另一端与所述拨片相接触，所述扭力弹簧对所述开合板的作用力方向与所述开合钢索 的拉力方向相反。 可选的，所述开合板远离所述升降滑块的一端安装有滚轮，所述滚轮沿所述弧形 滑槽朝所述开合滑槽所在的方向滑动。 可选的，所述定位装置包括设置在所述升降滑块上的凹槽，所述升降滑槽上靠近 所述凹槽的一侧端面设置有伸缩槽，所述伸缩槽内设置有活动块，所述活动块的一端嵌装 在所述凹槽内，所述活动块的另一端插接在所述伸缩槽内，所述伸缩槽内设置有推动所述 活动块向所述凹槽方向移动的压缩弹簧，所述伸缩槽内设置有吸引所述活动块向所述伸缩 槽内移动的电磁铁。 可选的，所述活动块靠近所述凹槽一侧设置有斜坡面，所述斜坡面设置于所述活 动块远离所述顶棚的一侧。 可选的，所述顶棚包括外顶棚以及设置于所述外顶棚内侧的隔热顶棚，所述外顶 棚和所述隔热顶棚之间设置有隔热空腔，所述隔热空腔内设置有与所述内隔断墙相连接的 收卷装置，所述内隔断墙一端缠绕在所述收卷装置上，所述内隔断墙远离所述收卷装置的 一端设置有下坠横杆，所述下坠横杆的两端分别设置有嵌装在所述内导向槽内的辅助轮。 本发明的实施方式具有如下优点： (1)本发明的变电箱包括底座、顶棚以及支撑设置在底座和顶棚之间的导向滑杆 组成，相邻导向滑杆之间设置有可折叠收纳的外开合墙以及内隔断墙，移动变电站在户外 运行时，通过将外开合墙打开，提高了变电箱内的空气流通速度，从而方便了变电箱内设备 的散热，保证设备的稳定运行，此外降低了变电箱内的环境温度，提高工作人员工作环境的 舒适性； 5 CN 111613989 A 说　明　书 3/6 页 (2)本发明的变电箱的外开合墙由若干叠加设置的开合板组成，开合板不仅能够 通过升降机构和开合机构的作用向底座方向折叠，使得变电箱没有墙壁阻拦，提高变电箱 内空气流通速度，提高设备的散热功能，而且能够在升降机构不动作的情况下，通过开合机 构使得开合板向变电箱外侧转动，既在雨天情况保证变电箱的有效散热，避免雨水灌入变 电箱内，又能通过开合板的震动降低设备产生的噪音，起到降噪的效果。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其它的附图。 图1为本发明实施例的整体结构示意图； 图2为本发明实施例的外开合墙结构示意图； 图3为本发明实施例图2中A的放大结构示意图； 图4为本发明实施例图2中B的放大结构示意图； 图5为本发明实施例图2中C的放大结构示意图。 图中： 1-底座；2-导向滑杆；3-顶棚；4-外开合墙；5-内隔断墙； 21-升降滑槽；22-开合滑槽；23-内导向槽；24-弧形滑槽； 31-外顶棚；32-隔热顶棚；33-隔热空腔； 41-开合板；42-升降滑块；43-定位装置；44-升降机构；45-开合机构； 51-收卷装置；52-下坠横杆；53-辅助轮； 431-凹槽；432-伸缩槽；433-活动块；434-压缩弹簧；435-电磁铁；436-斜坡面； 441-升降钢索；442-升降钢索绕卷单元；443-缓冲弹簧；444-拉环； 451-开合钢索；452-开合钢索绕卷单元；453-转轴；454-扭力弹簧；455-拨片。
