技术摘要：
本发明公开了一种本安型磁电电磁阀，包括由阀体上盖和阀体下盖构成的阀体，阀体上盖外设驱动轮；阀体上盖内设磁发电部件，磁发电部件包括发电线圈部分和永磁体部分；发电线圈部分包括线圈固定架和线圈，线圈固定架包括底座，底座顶部设中空线圈固定柱，线圈固定柱外绕  全部
背景技术：
目前，随着皮带技术的成熟与应用，扬尘问题也日趋严重，尤其是长距离运输皮 带，对周边环境造成严重破坏，漂浮于空气中的粉尘可使其他有害物质附着于其上，形成严 重的大气污染，降低可见度，促使烟雾形成，降低太阳的热辐射；对操作人员健康造成严重 危害，粉尘通过呼吸道进入人体，伤害人体的呼吸系统，引起呼吸系统疾病和局部刺激，如 长期吸入粉尘，对呼吸道黏膜产生局部刺激，可引起鼻炎、咽炎、气管炎、肺炎等疾病。
技术实现要素：

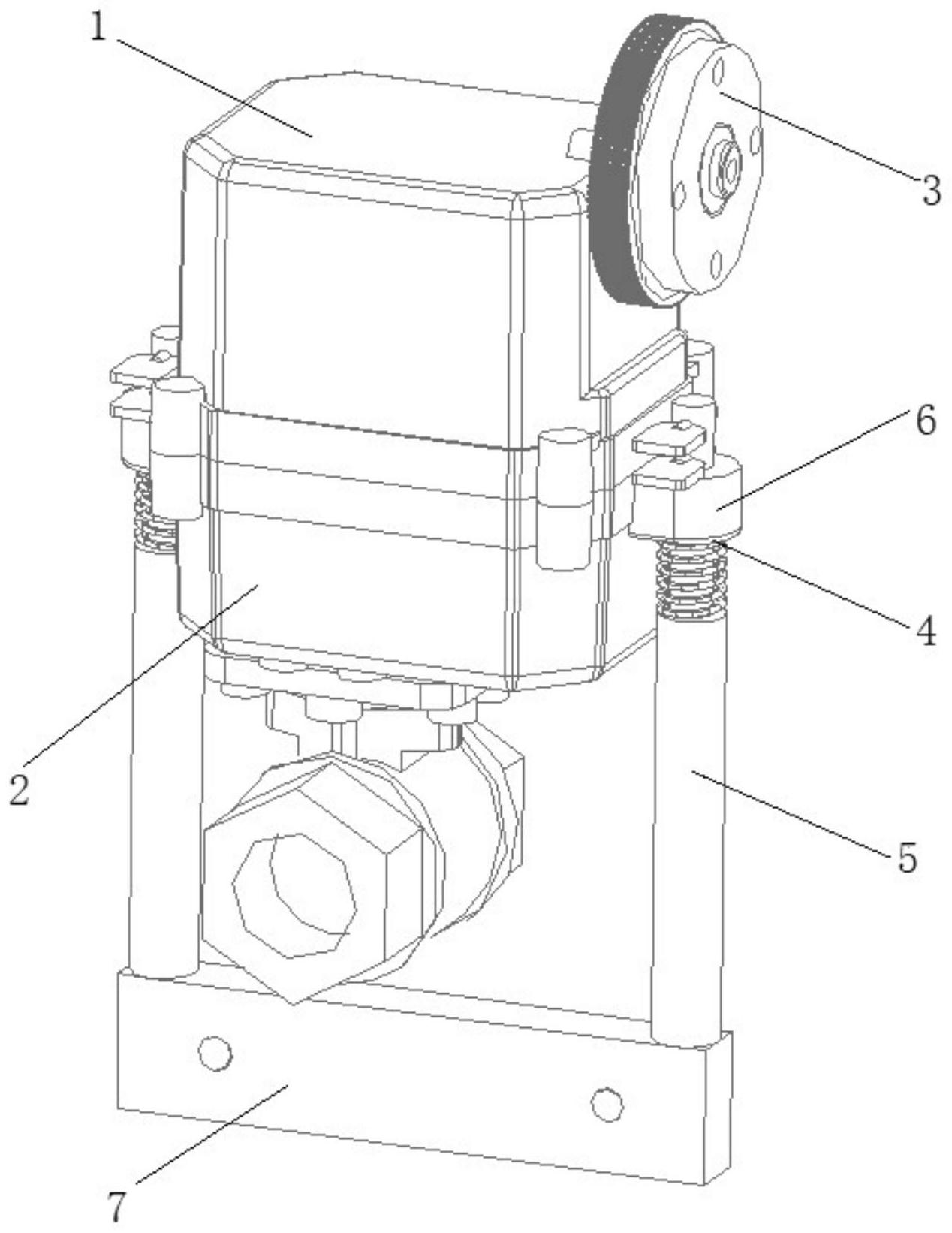

本发明的目的是为了克服现有技术中的不足，提出一种免电池免供电的磁电形式 工作的本安型磁电电磁阀，能够低成本解决长距离运输皮带扬尘问题。 本发明的目的是通过以下技术方案实现的。 本发明本安型磁电电磁阀，包括阀体，所述阀体由阀体上盖和阀体下盖构成，所述 阀体上盖外侧面设置有带磁铁可旋转的驱动轮；所述阀体上盖内侧设置有磁发电部件，所 述磁发电部件包括发电线圈部分和可旋转的永磁体部分；所述发电线圈部分包括线圈固定 架和线圈，所述线圈固定架设置为两个相同部分插接而成的结构，所述线圈固定架包括底 座，所述底座顶部设置有中空的线圈固定柱，线圈固定柱外侧缠绕有线圈，所述线圈固定柱 内设置有与其轴线垂直的连接轴；所述永磁体部分与连接轴同轴设置，整体绕连接轴旋转， 包括由内而外依次设置的轴承、轴承固定架、环形柱状磁铁； 所述阀体下盖外侧设置有可伸缩弹簧架，所述可伸缩弹簧支架为轴心轴套结构， 包括两个轴心和两个轴套，两个轴套分别位于阀体下盖侧面，轴心可在轴套内纵向移动，每 个轴心上端直径小于其下端直径，每个轴心上端均穿过其所在侧的轴套，两个轴心下端之 间连接有横板，每个轴心上端均套设有弹簧。 所述阀体上盖顶端设置有朝侧面伸出的固定杆，所述驱动轮设置为圆形，嵌入两 颗磁铁，中心安装有与固定杆配合的轴承。 所述阀体上盖中间竖直设置有隔板，将阀体上盖内部分为两个腔体，其中一个腔 体设置磁发电部件，另一个腔体内设置有与磁发电部件的线圈连接的本安保护处理电路 板，整体进行浇封处理。 所述磁发电部件底部设置有密封板，密封板、隔板、阀体上盖共同将磁发电部件围 在此腔体内，防止浇封时环形柱状磁铁进胶；其中，所述磁发电部件中的底座侧面设置有安 装孔，与隔板、密封板通过插接方式固定。 所述磁发电部件设置于靠近驱动轮的一侧腔体内，且磁发电部件的环形柱状磁铁 朝阀体上盖侧面设置。 3 CN 111594656 A 说　明　书 2/4 页 所述环形柱状磁铁由六片瓦状磁体拼接而成，六片瓦状磁体的磁极为N极和S极交 替分布，驱动轮旋转时，带动其上面的磁体旋转，通过磁力带动磁发电部件的永磁体部分进 行圆周运动，永磁体部分与发电线圈部分位置的往复变化，使通过线圈的磁感线的方向发 生了反转，也就是磁感应线方向在N-S和S-N之间跳转，线圈的磁感线的变化，会产生感应电 流。 与现有技术相比，本发明的技术方案所带来的有益效果是： (1)本发明免电池免供电，通过磁电技术实现电磁阀的开闭控制，成本低廉，环保 无污染。 (2)本发明通过弹簧与轴心轴套的配合，实现驱动轮与皮带滚筒的随动，成本低， 体积小巧，结构紧凑。 (3)本发明通过胶封永磁体部分、线圈固定架、密封板、套在固定架上的线圈、本安 保护处理电路板、阀体上盖，实现本质安全型设备的要求，设计精巧，体积小巧，新颖合理。 (4)本发明结构简单，利于量产，使用寿命长、可靠性高；在潮湿的环境或者需要防 爆的场所均可使用。 (5)本发明本安型磁电电磁阀的功、性能稳定，不需要使用电池，不需要外部供电， 是比较好的皮带降尘的控制产品；通过皮带滚筒提供的动力就可以完成机电能之间的切 换，适合推广利用。本发明本安型磁电电磁阀成本低，结构简单，无污染，属于本质安全类 型，特别适合化工、煤矿的应用场合，实现皮带沿线降尘的首选产品，也是未来的发展趋势。 附图说明 图1是本发明本安型磁电电磁阀的结构示意图； 图2是本发明中磁发电部件的结构示意图； (a)立体图， (b)侧视图， (c)侧视图的B-B剖视图， (d)侧视图的C-C剖视图 图3是本发明中磁发电部件的浇封示意图； 图4是本发明永磁体部分左侧N极，右侧S极的示意图； 图5是本发明永磁体部分左侧S极，右侧N极的示意图。 附图标记：1阀体上盖，2阀体下盖，3驱动轮，4弹簧，5轴心，6轴套，7横板，8线圈，9 环形柱状磁铁，10轴承，11轴承固定架，12线圈固定架，13密封板，14本安保护处理电路板， 15隔板。
