技术摘要：
本发明的剃须刀在使用时，由于活动杆和圆环的侧壁弧形相同，活动杆能沿活动通道转到一定的角度。活动底座与颈部通过卡扣连接，使头部能够上下移动一定距离，剃须刀在使用过程中，刀头受到一定的挤压，可以左右转动和上下移动一定的幅度，复位垫受到压力后产生变形，由  全部
背景技术：
电动剃须刀具有快捷、方便，噪音低的优点，被人们广泛接受，电动剃须刀由不锈 钢网罩、内刀片、微型电动机和壳体组成。网罩即固定的外刀片，上面有许多孔眼，胡须可以 伸入孔中。微型电动机靠电能驱动，带动内刀片动作，利用剪切原理，将伸入孔中的胡须切 断。目前，剃须刀包括头部和机身两个部分，现有的剃须刀，一般头部和机身是固定连接，头 部不可动，或是头部不可拆换的，在使用过程中，由于头部固定，使用时灵活性不够，可旋转 的刀具表面与使用者的皮肤不能充分接触，影响使用舒适性。
技术实现要素：

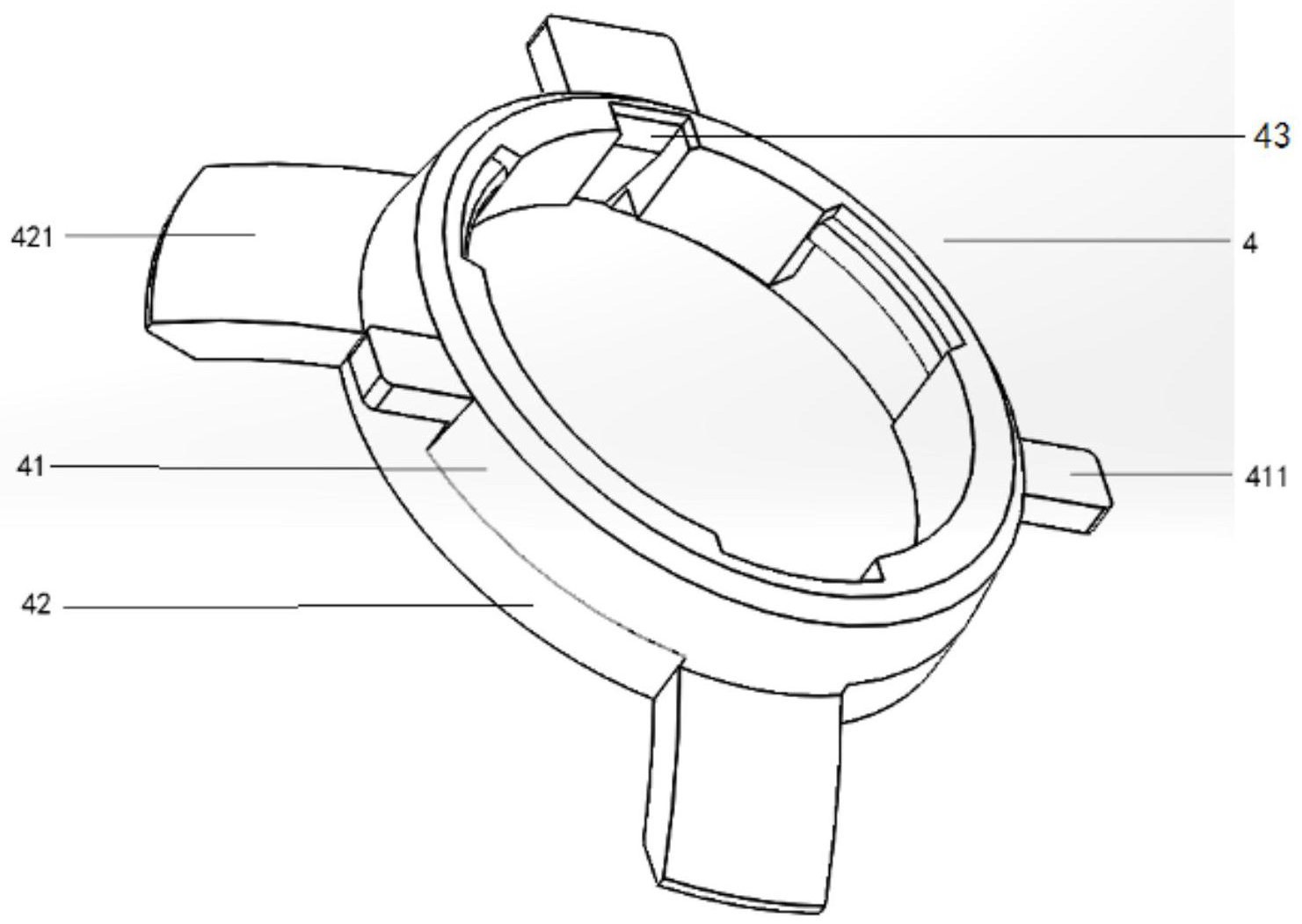

本发明公开了一种剃须刀，在机身上设置活动底座，通过活动底座的运动带动剃 须刀头部的运动，头部的活动范围大，使用灵活，牢固度高。 本发明的技术方案如下： 一种剃须刀，包括：头部，其上端至少包括两个旋转的剃须刀头，围绕所述刀头四 周向下延伸并收拢形成头部壳体，所述头部壳体下端中心在轴向延伸后形成颈部；机身，位 于所述头部下方的长条形柱体，所述颈部的一端连接头部，另一端固定于所述机身内部；机 身支架，固定设置于所述机身的上部，所述机身支架的主体平面覆盖在所述机身的横截面 上，所述机身支架的中心设置有环向的活动通道； 活动底座，所述活动底座的主体为中空的圆柱体，包括上柱体和下柱体，垂直于所 述上柱体外侧壁设置有若干凸柱，所述下柱体外侧壁均匀设置有若干活动杆，所述活动杆 沿下柱体侧壁斜向下延伸，侧壁为圆弧形，所述活动杆穿过所述活动通道，并能够沿活动通 道移动； 复位垫，为侧壁呈台阶状的中空柱体，套设在所述活动底座上，所述复位垫的下端 固定连接在所述机身支架上，所述复位垫的上端与所述头部接触，所述复位垫为具有弹力 的柔性部件。 进一步的，所述机身支架的中心为内凹的圆形通孔，沿所述圆形通孔的外径处斜 向下延伸形成侧壁为弧形的圆环，所述圆环通过若干连接片固定在所述机身支架上。 进一步的，所述活动杆的侧壁与所述圆环的侧壁弧形曲线相同。 进一步的，所述圆环与所述机身支架主体平面之间所围成的空间为所述活动通 道，所述圆环为所述活动通道的底边。 进一步的，所述颈部下端设置有若干卡扣，所述活动底座的上柱体内部上设置有 若干卡槽，用于将所述卡扣可拆卸地固定在所述卡槽上。 进一步的，所述活动杆至少有3个并且沿所述活动底座侧壁均匀设置，活动杆的厚 度与所述活动通道的高度相同。 3 CN 111571648 A 说　明　书 2/3 页 进一步的，所述复位垫的侧壁上开设有若干固定孔，所述固定孔的数量和形状与 所述活动底座的凸柱相匹配，所述凸柱穿过所述固定孔用于将复位垫固定。 进一步的，垂直与所述机身支架主体平面上均匀设置有若干固定凸起，用于将所 述复位垫固定在所述主体平面上。 进一步的，复位垫底面外侧设置有若干耳片，所述耳片的数量和位置与所述固定 凸起相匹配。 本发明的有益效果为： 本发明剃须刀在机身上设置活动底座，活动底座可活动地安装在机身支架上，活 动底座可以在机身支架中心地活动通道上旋转一定地角度，依次带动头部地运动，由于颈 部与活动底座卡扣连接，也可以在竖直方向上移动一定的距离。在使用过程中，头部的活动 范围大，使用灵活。并且结构牢固，能延长剃须刀的使用寿命。 附图说明 图1为本发明一种剃须刀的整体结构示意图； 图2为本发明一种剃须刀的机身支架结构示意图； 图3为本发明一种剃须刀的活动底座结构示意图； 图4为本发明一种剃须刀的复位垫的结构示意图； 图5为本发明一种剃须刀的头部壳体及颈部的结构示意图。 图中，1.头部，2.机身，3.机身支架，4.活动底座，5.复位垫，11.剃须刀头，12.头部 壳体，13.颈部，31.主体平面，32.侧面，33.圆环，34.连接片，35.活动通道，41.上柱体，42. 下柱体，43.卡槽，51.固定孔，52.耳片，131.卡扣，132.卡片，311.凸起，411.凸柱，421.活动 杆。
