技术摘要：
一种可弯折屏的成像比例的确定方法、电子设备、存储介质，可弯折屏的第一表面适于放置待成像物体，第二表面设置有图像采集装置，可弯折屏的第一表面的曲率半径可调节，所述确定方法包括：对于图像采集装置中的任一光源，获取光源发出的光信号经可弯折屏的第一表面反射  全部
背景技术：
随着信息科技的发展，人们越来越依赖于电子产品在日常生活中所提供的便利性 和舒适性。近年来，人们不仅注重追求电子产品功能上的丰富化和完善化，也逐渐开始追求 电子产品使用过程的舒适感。 作为一种新兴技术，可弯折屏正迅速渗透到各大电子产品的开发中，如可弯折手 机等，这类新兴电子产品正逐步改变着基于传统平面屏的电子产品给人们带来的视觉感官 和体验。 由传统的平面屏过渡到可弯折屏，传统应用于平面屏的图像处理技术也需要进行 相应的改变，以适应可弯折屏的成像特性。
技术实现要素：

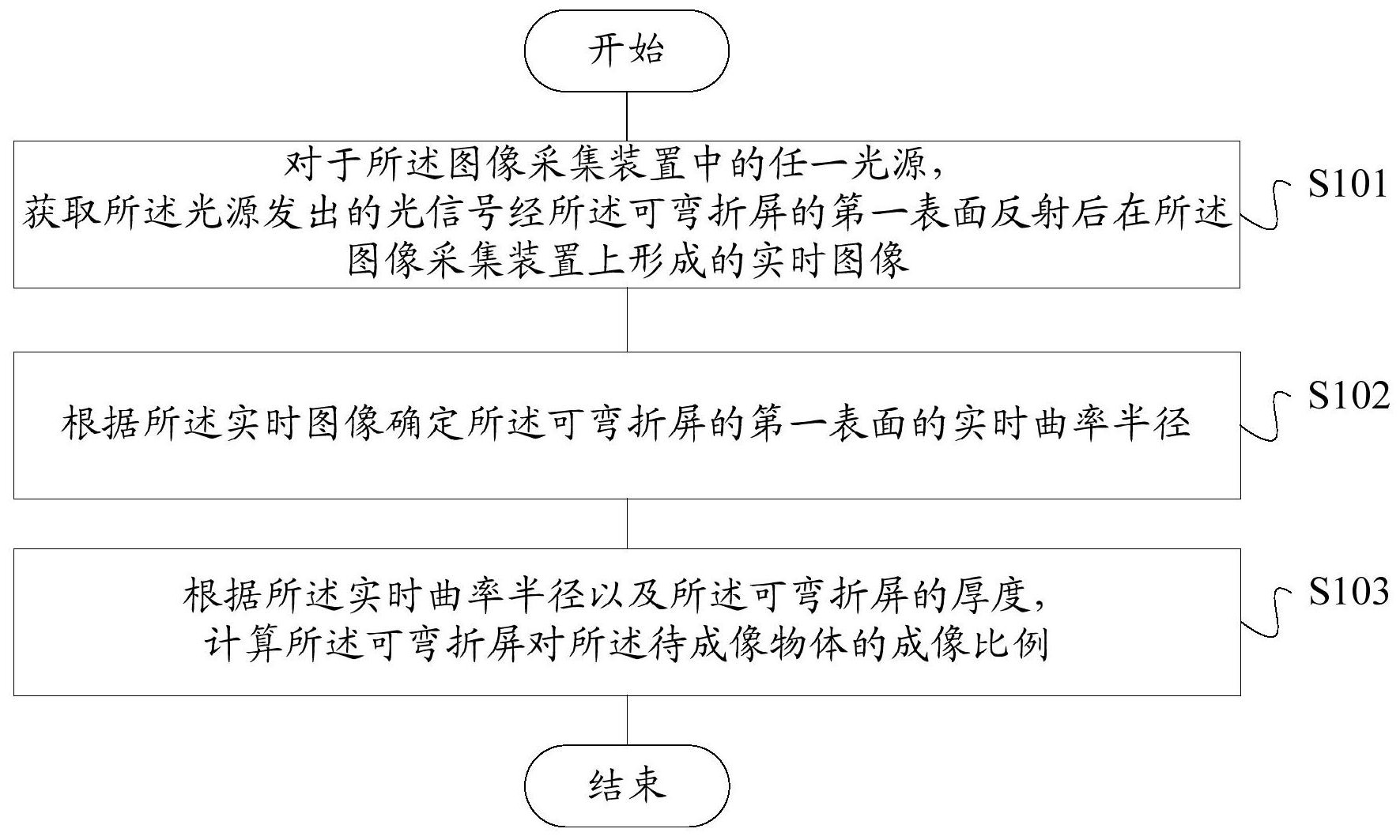

本发明解决的技术问题是如何确定可弯折屏对待成像物体的成像比例，以获取接 近于待成像物体的真实尺寸的图像。 为解决上述技术问题，本发明实施例提供一种可弯折屏的成像比例的确定方法， 所述可弯折屏沿厚度方向具有相对的第一表面和第二表面，所述第一表面适于放置待成像 物体，所述第二表面设置有图像采集装置，所述可弯折屏的第一表面的曲率半径可调节，所 述确定方法包括：对于所述图像采集装置中的任一光源，获取所述光源发出的光信号经所 述可弯折屏的第一表面反射后在所述图像采集装置上形成的实时图像；根据所述实时图像 确定所述可弯折屏的第一表面的实时曲率半径；根据所述实时曲率半径以及所述可弯折屏 的厚度，计算所述可弯折屏对所述待成像物体的成像比例。 可选的，所述根据所述实时图像确定所述可弯折屏的第一表面的实时曲率半径包 括：根据所述实时图像较之预设标准图像的变形量确定所述可弯折屏的第一表面的实时曲 率半径。 可选的，所述根据所述实时图像较之预设标准图像的变形量确定所述可弯折屏的 第一表面的实时曲率半径包括：根据所述实时图像的椭偏率确定所述可弯折屏的第一表面 的实时曲率半径，其中，所述实时图像为椭圆形，所述预设标准图像为圆形。 可选的，所述根据所述实时图像的椭偏率确定所述可弯折屏的第一表面的实时曲 率半径包括：所述实时图像的椭偏率越大，所述可弯折屏的第一表面的实时曲率半径越小。 可选的，所述可弯折屏的第一表面适于接触指纹，所述图像采集装置包括光电传 感模块，所述光电传感模块设置于所述可弯折屏的第二表面，所述光源设置于所述可弯折 屏内部靠近所述第二表面的区域，所述光源适于朝向所述可弯折屏的第一表面的不同方向 发射光信号，所述光信号在所述可弯折屏的第一表面发生反射，形成沿不同方向的反射光， 4 CN 111722816 A 说　明　书 2/9 页 所述反射光经过所述可弯折屏进入所述光电传感模块被接收。 可选的，所述可弯折屏的第一表面为凸面，所述可弯折屏的第二表面为凹面，所述 根据所述实时曲率半径以及所述可弯折屏的厚度，计算所述可弯折屏对所述待成像物体的 成像比例包括：根据如下公式计算所述成像比例：k＝2(r-h)/r；其中，所述k为所述成像比 例，所述r为所述实时曲率半径，所述h为所述厚度，k、r、h均为非负数。 可选的，所述成像比例的取值范围为[0,2]。 可选的，所述可弯折屏的第一表面为凹面，所述可弯折屏的第二表面为凸面，所述 根据所述实时曲率半径以及所述可弯折屏的厚度，计算所述可弯折屏对所述待成像物体的 成像比例包括：根据如下公式计算所述成像比例：k＝2r/(r-h)；其中，所述k为所述成像比 例，所述r为所述实时曲率半径，所述h为所述厚度，k、r、h均为非负数。 可选的，所述成像比例的取值范围为(2, ∞)。 为解决上述技术问题，本发明实施例还提供一种电子设备，包括：可弯折屏，所述 可弯折屏沿厚度方向的第一表面适于放置待成像物体；图像采集装置，设置于所述可弯折 屏沿厚度方向的第二表面，所述第二表面与所述第一表面相对；处理器，与所述可弯折屏和 图像采集装置耦接；存储器，所述存储器上存储有计算机程序，所述计算机程序被处理器执 行时实现如上述方法的步骤。 可选的，所述可弯折屏包括：可弯折保护层，具有适于接触所述待成像物体的第一 表面；以及显示面板，其第一表面上设置有所述可弯折保护层，其第二表面上设置有光电传 感模块，所述显示面板内部靠近其第二表面处设置有若干显示像素，所述光源包括一个或 多个显示像素。 可选的，所述显示面板与所述图像采集装置通过光学胶直接贴合。 可选的，所述光学胶的材料为可转换黏合剂。 为解决上述技术问题，本发明实施例还提供一种存储介质，所述存储介质存储有 计算机程序，所述计算机程序被处理器执行时适于实现如上述方法的步骤。 与现有技术相比，本发明实施例的技术方案具有以下有益效果： 本发明实施例提供一种可弯折屏的成像比例的确定方法，所述可弯折屏沿厚度方 向具有相对的第一表面和第二表面，所述第一表面适于放置待成像物体，所述第二表面设 置有图像采集装置，所述可弯折屏的第一表面的曲率半径可调节，所述确定方法包括：对于 所述图像采集装置中的任一光源，获取所述光源发出的光信号经所述可弯折屏的第一表面 反射后在所述图像采集装置上形成的实时图像；根据所述实时图像确定所述可弯折屏的第 一表面的实时曲率半径；根据所述实时曲率半径以及所述可弯折屏的厚度，计算所述可弯 折屏对所述待成像物体的成像比例。通过本发明提供的方案能够根据可弯折屏的弯折程度 实时地确定对待成像物体的成像比例，以修正在弯折的屏幕内因光路变化而导致的成像失 真，获取接近于待成像物体的真实尺寸的图像。具体而言，所述可弯折屏可以基于物理光学 的全反射原理进行成像，根据所述可弯折屏的弯曲程度的不同，可以确定合适的成像比例， 进而对图像采集装置上形成的实时图像进行修正，以得到更为符合待成像物体的真实尺寸 的图像。 进一步，本发明实施例还提供一种电子设备，包括：可弯折屏，所述可弯折屏沿厚 度方向的第一表面适于放置待成像物体；图像采集装置，设置于所述可弯折屏沿厚度方向 5 CN 111722816 A 说　明　书 3/9 页 的第二表面，所述第二表面与所述第一表面相对；处理器，与所述可弯折屏和图像采集装置 耦接；存储器，所述存储器上存储有计算机程序，所述计算机程序被处理器执行时实现如上 述方法的步骤。由此，在基于可弯折屏来提高用户使用舒适度的同时，在用户使用期间，根 据所述电子设备的可弯折屏当前的弯折程度，可以实时确定合适的成像比例，以提高对待 成像物体(如用户的手指)的成像准确度，降低失真程度。在光学屏下指纹识别场景中，采用 本实施例所述方案的电子设备，无论可弯折屏当前的弯折程度如何，均可以具有较高的指 纹识别准确率。 附图说明 图1是本发明实施例的一种可弯折屏的成像比例的确定方法的流程图； 图2为本发明实施例的一种光源经可弯折屏反射后的成像光路示意图； 图3为本发明实施例的另一种光源经可弯折屏反射后的成像光路示意图； 图4为本发明实施例的一种可弯折屏的成像光路示意图； 图5是本发明实施例的另一种可弯折屏的成像光路示意图； 图6是本发明实施例的一种电子设备的结构框图。
