技术摘要：
一种太阳能电池模块的电气部件回收装置和再循环系统，电气部件回收装置从片状部件尽量回收该电气部件，片状部件为从太阳能电池模块上预先去除几乎全部的玻璃基板且在背板上附着有电气部件的状态。具备接收片状部件并使其电气部件朝下的方式进行供给的供给部、将片状部  全部
背景技术：
一般而言，例如，如图11所示，太阳能电池模块M通过使用EVA等密封件6在玻璃基 板1与背板2之间夹设包括太阳能电池单元3和它们的布线件4的电气部件5而构成为矩形板 状。使用该太阳能电池模块M的面板产品S例如由铝等的框体7围绕该太阳能电池模块M而构 成。而且，因太阳能电池模块M寿命到期等而不再使用的面板产品S会被废弃，但近些年，一 直在实施再循环利用。 以往，这种再循环系统已知有例如本发明申请人之前提出的记载在日本特开 2016-203128号公报(专利文献1)中的再循环系统。该再循环系统预先从面板产品S拆下布 线用端子箱、线缆，并且拆下框体7，得到太阳能电池模块M。之后将该太阳能电池模块M以其 玻璃基板1朝下的方式送入一对破碎辊间，利用该一对破碎辊夹持太阳能电池模块M，破碎 玻璃，将破碎该玻璃而得到的处理物送入设置于下游侧的刮落玻璃片的刮落辊与压辊之 间，由刮落辊将破碎后的玻璃片刮落。由此，回收玻璃并且得到附着有包含电气部件5的密 封件6的片状部件。将片状部件进行破碎等处理，再交给之后的处理。 然而，附着于片状部件的电气部件5含有有用金属，特别是，太阳能电池单元含有 银，因此，为了再利用该有用金属，也希望回收附着于背板上的电气部件5。在该情况下，考 虑例如，将附着有电气部件5的背板浸渍在碱性剥离剂溶液等药液中，通过比重分离来回收 电气部件5(例如，参见日本特开2014-104406号公报(专利文献2)等)。 专利文献1：日本特开2016-203128号公报 专利文献2：日本特开2014-104406号公报
技术实现要素：

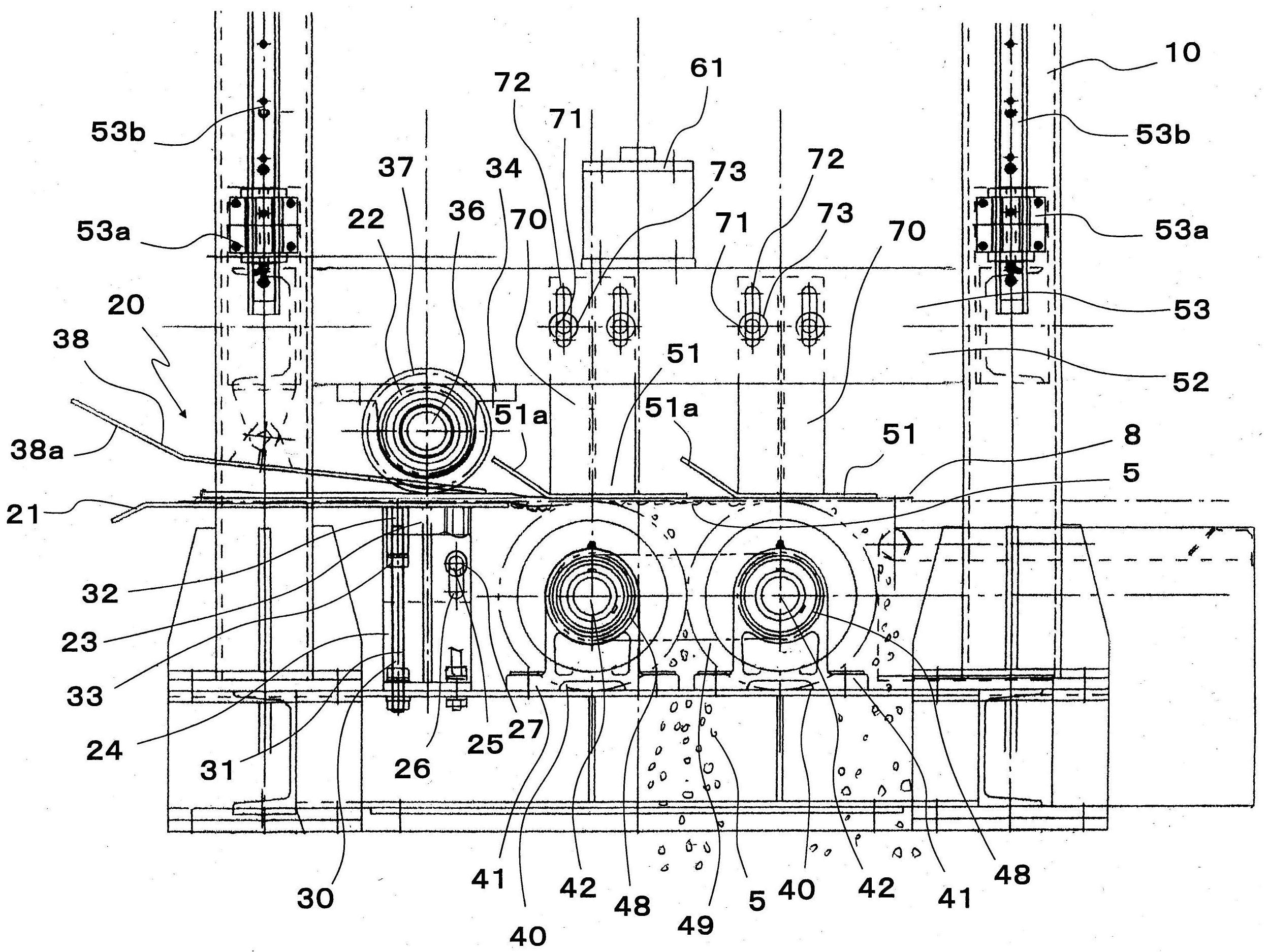

然而，要提取金属单体，最终不得不依赖于使用药品的化学处理、熔融处理，但在 对含有该金属的电气部件5的回收中若使用药液则存在处理繁琐、回收成本也高这一问题。 本发明鉴于上述问题点而完成，其目的在于提供一种能够以机械方式简单回收电 气部件的太阳能电池模块的电气部件回收装置和再循环系统。 为实现这样的目的，本发明提供一种太阳能电池模块的电气部件回收装置，上述 太阳能电池模块使用密封件在玻璃基板与背板之间夹设电气部件而成，上述电气部件包括 太阳能电池单元和它们的布线件，上述电气部件回收装置对上述太阳能电池模块的上述电 气部件进行回收，上述电气部件回收装置从片状部件尽量回收上述电气部件，上述片状部 件为从上述太阳能电池模块上预先去除几乎全部的玻璃基板且在背板上附着有电气部件 的状态，其中，上述电气部件回收装置具备： 4 CN 111604349 A 说　明　书 2/12 页 供给部，其接收上述片状部件并以其电气部件朝下的方式进行供给；刷辊，其对从 上述供给部供给的片状部件以其电气部件朝下的方式进行支承，上述刷辊旋转，而将上述 片状部件向下游输送，并且从上述片状部件的背板上刮落电气部件；以及按压单元，其相对 于上述刷辊按压上述片状部件。 而且，在所供给的片状部件上即使附着微少的玻璃片也没有关系。 由此，当在供给部接收片状部件并将其电气部件朝下进行供给时，片状部件支承 于刷辊，并且一边由按压单元按压于刷辊一边由刷辊输送，在该输送过程中，通过刷辊的旋 转，将附着于片状部件的电气部件刮落。此时，电气部件借助密封件附着于背板，因此电气 部件包含密封件在内从片状部件以细粉片的形态被刮落下去。在该情况下，由压板将片状 部件按压于刷辊，因此能够可靠地实施刮落。即，通过刷辊的旋转，输送片状部件，但因为有 压板的滑动阻力，所以片状部件一边缓缓地被输送一边由刷辊反复摩擦，因此将电气部件 包括密封件在内从片状部件以细粉片的形态刮落下去。由于将电气部件刮落，因此即使不 使用药液，也能以机械方式从片状部件容易地分离电气部件，能够确保回收的速度，能够提 高回收效率。所刮落的细粉片被汇集起来，能够从中提取银等高价的有用金属。被刮落电气 部件后的背板被排出，例如，被焚烧处置。另外，在该情况下，电气部件中的太阳能电池单元 尤其容易破碎，会充分地被刮落下去，但因为铜线等布线件细长，所以也有时会缠绕在密封 件上而残留于背板。但是，银等高价的金属主要含在太阳能电池单元中，因此回收率提高。 而且，根据需要，构成为将上述刷辊沿上述片状部件的输送方向空开间隔地设置 有多个。因为利用多个刷辊反复刮落电气部件，所以能够提高电气部件的回收率。 另外，根据需要，将上述刷辊设置于基台，上述按压单元具备压板和支持部，上述 压板与上述刷辊对置，供上述片状部件滑动接触，上述支持部以能够调整上述压板与上述 刷辊间的间隔的方式，相对于上述基台支持上述压板。由此，能够借助支持部调整压板与刷 辊间的间隔。因此，能够调整压板的按压力，适当地调整片状部件的输送速度和因刷辊的旋 转所致的刷辊的摩擦频度，能够可靠地实施电气部件的刮落。 进而，根据需要，上述支持部具备基底部件和移动机构，上述基底部件设置成能够 相对于上述基台上下移动，在下侧保持上述压板，上述移动机构设置于上述基台，使上述基 底部件上下移动，并且将上述基底部件在所需的上下移动位置处进行定位。因为设置有移 动机构，所以能够容易地实施压板与刷辊之间的间隔调整。 在该情况下，优选：上述移动机构使用具备外螺纹杆和齿轮箱的起重器，上述齿轮 箱收纳形成有使该外螺纹杆进退移动的内螺纹的蜗轮和使该蜗轮旋转而使上述外螺纹杆 进退移动的蜗杆，沿上述基底部件的与上述输送方向正交的宽度方向空开间隔地配设多个 上述起重器，将该起重器的齿轮箱安装于基台，并且将该起重器的外螺纹杆的一端安装于 上述基底部件，在上述基台设置有电动马达和齿轮传动机构，该齿轮传动机构以使上述一 对起重器的蜗杆的蜗杆轴同步转动的方式将上述电动马达的旋转传递至上述蜗杆轴。由 此，将起重器沿与输送方向正交的宽度方向空开间隔地配设有多个，因此起重器的按压力 牢固，故而在利用刷辊的旋转进行的刮落动作过程中，压板不易挠曲、晃动，能够借助摩擦 阻力切实地保持片状部件，因此能够可靠地实施刷辊对电气部件的刮落。 另外，在该情况下，优选设置能够调整上述压板相对于上述基底部件的上下位置 的位置调整机构。也能够利用该位置调整机构实施压板与刷辊之间的间隔调整。因此，能够 5 CN 111604349 A 说　明　书 3/12 页 细微地实施调整，相应地能够可靠地利用刷辊对电气部件进行刮落。压板与刷辊间的间隔 调整主要由移动机构实施。 进而，根据需要，沿上述片状部件的输送方向空开间隔地设置有多个上述刷辊，针 对每个上述刷辊设置上述压板，各压板的靠上述片状部件的输送方向上游侧的上游侧边缘 部朝向该输送方向上游侧向上倾斜形成。将压板针对每个刷辊独立设置，因此在压板之间， 对片状部件的按压力会释放一下，故而能够防止过强的力作用于片状部件，而使得片状部 件歪扭等情况发生，从而能够一边顺畅地输送片状部件一边利用刷辊进行刮落。另外，因为 将各压板的上游侧边缘部向上倾斜形成，因此在输送片状部件时，片状部件的前端边缘与 倾斜的上游侧边缘部抵接，引导片状部件向刷辊行进，因此能够防止片状部件向上脱出而 从装置脱离的情况发生，从而能够可靠地将片状部件送入压板的本体部与刷辊之间。 另外，根据需要，上述供给部具备支承板和进给辊而构成，该支承板对上述接收的 片状部件进行支承，上述进给辊从上方与该支承板上的片状部件抵接，并且上述进给辊旋 转，从而一边使该片状部件在该支承板上滑动接触一边向上述刷辊侧运送该片状部件。因 为利用进给辊运送片状部件，所以能够将片状部件可靠地送入压板的本体部与刷辊之间。 另外，根据需要构成为，在上述支承板的上游侧设置将上述片状部件以其电气部 件朝下的方式进行运送的进给输送机，该进给输送机的载置上述片状部件的载置面从上游 侧朝向下游侧向下倾斜。因为将片状部件倾斜地运送，所以能够易于将片状部件载置于支 承板，并且容易使进给辊咬住片状部件。 在该情况下，优选：在上述进给辊的上游侧，设置有与上述支承板面对设置用于引 导片状部件的引导板，该引导板的靠上游侧的上游侧边缘部朝向上游侧向上倾斜形成。在 将片状部件从进给输送机运送来时，其前端边缘与引导板的倾斜的上游侧边缘部抵接，而 被引导板引导，能够防止片状部件向上脱出而从装置脱离的情况发生，从而能够将片状部 件可靠地向进给辊运送。 而且，为了解决上述课题，本发明还提供一种太阳能电池模块的再循环系统，其从 太阳能电池模块区分出玻璃和含有有用金属的其他材料，上述太阳能电池模块使用密封件 在玻璃基板与背板之间夹设电气部件而成，上述电气部件包括太阳能电池单元和它们的布 线件， 上述太阳能电池模块的再循环系统具备： 太阳能电池模块取出装置，其从在太阳能电池模块上设置有金属制框体的面板产 品拆下框体，取出太阳能电池模块，将该太阳能电池模块送出； 玻璃基板破碎分离装置，其将从上述太阳能电池模块取出装置送出的太阳能电池 模块的玻璃基板进行破碎，分离成含有玻璃片的破碎物和被去除几乎全部的玻璃基板且在 背板上附着有电气部件的状态下的片状部件，将上述片状部件送出； 筛装置，其利用筛将由上述玻璃基板破碎分离装置分离出的含有玻璃片的破碎物 分离成包含规定粒度范围的玻璃粒的中粒物、大小在规定粒度范围以上的粗粒物以及大小 在规定粒度范围以下的细粒物； 风力分选装置，其通过风力分选而从由上述玻璃片分离装置分离出的中粒物中回 收轻质粉，分选出玻璃粒； 颜色区分装置，其从由上述风力分选装置分选出的玻璃粒中尽量去除有色的玻璃 6 CN 111604349 A 说　明　书 4/12 页 粒，区分出无色的玻璃粒而取出； 金属去除装置，其从由上述颜色区分装置区分出的无色的玻璃粒中去除金属；以 及 上述的太阳能电池模块的电气部件回收装置，其从上述玻璃基板破碎分离装置送 出的在背板上附着有电气部件的状态下的片状部件中回收电气部件。 由此，由玻璃基板破碎分离装置分离出含有玻璃片的破碎物和被去除几乎全部的 玻璃基板且在背板上附着有电气部件的状态下的片状部件。在该玻璃基板破碎分离装置 中，电气部件也被一定程度地破碎，因此破碎物也包含电气部件的碎片。 该破碎物接着由筛装置分离成包含规定粒度范围的玻璃粒的中粒物、大小在规定 粒度范围以上的粗粒物以及大小在规定粒度范围以下的细粒物。“粗粒物”、“细粒物”分别 被汇集起来。 包含规定粒度范围的玻璃粒的中粒物被风力分选装置利用风力分选从中回收轻 质粉，而作为玻璃粒被分选出来。“轻质粉”被汇集起来。 分选出的玻璃粒通过颜色区分装置尽量去除有色的玻璃粒，作为无色的玻璃粒被 区分出来、取出。“含有有色物质的玻璃粒”被汇集起来。 无色的玻璃粒被金属去除装置去除金属而精制。“无色的玻璃粒”、被去除的“金 属”分别汇集起来。 另一方面，在太阳能电池模块的电气部件回收装置中，利用刷辊的旋转，将附着于 片状部件上的电气部件刮落。此时，电气部件借助密封件附着于背板，因此从片状部件将电 气部件包括密封件在内以细粉片的形态刮落下去。故而，即使不使用药液，也能以机械方式 从片状部件容易地分离电气部件，能够确保回收的速度，提高回收效率。背板保持附着有没 被刮落的大量的密封件和微少的电气部件的状态被排出。所刮落的“含电气部件的细粉片” 被汇集起来。 这样汇集起来的“含电气部件的细粉片”、“粗粒物”、“细粒物”、“轻质粉”中含有银 等有用金属，因此能够从中提取有用金属。 另外，由金属去除装置去除掉的“金属”多为用作布线等的较大的铜等，但从中也 能够提取金属。背板与没有刮落的大量的密封件和微少的电气部件一起被例如进行焚烧处 置。 而且，被去除掉金属的“无色的玻璃粒”能够用作各种玻璃产品的原材料。“含有有 色物质的玻璃粒”与其能够用作玻璃产品，不如说用作例如土木的骨料等。这样，在本系统 中，能够将太阳能电池模块有效地用于再循环。 另外，根据需要构成为，具备背板破碎装置，该背板破碎装置对被上述太阳能电池 模块的电气部件回收装置回收了电气部件后的片状部件进行破碎。能够使之后的例如焚烧 处理变得容易。 发明效果 根据本发明，在电气部件回收装置中，当供给部接收片状部件并将其电气部件朝 下进行供给时，片状部件支承于刷辊并且一边由按压单元按压于刷辊一边由刷辊输送，在 该输送过程中，存在压板的滑动阻力，因此片状部件一边缓缓地被输送一边由刷辊反复摩 擦，故而从片状部件将电气部件包含密封件在内以细粉片的形态刮落。因为将电气部件刮 7 CN 111604349 A 说　明　书 5/12 页 落，所以即使不使用药液，也能从片状部件以机械方式容易地分离电气部件，能够确保回收 的速度，实现回收效率的提高。能够将所刮落的细粉片进行汇集，从中提取银等高价有用金 属。 附图说明 图1是示出本发明的实施方式的太阳能电池模块的再循环系统的俯视图。 图2是对于本发明的实施方式的太阳能电池模块的再循环系统从玻璃基板破碎分 离装置和本发明的实施方式的太阳能电池模块的电气部件回收装置所在一侧观察的立面 图。 图3是示出本发明的实施方式的太阳能电池模块的再循环系统中对由玻璃基板破 碎分离装置分离后的玻璃片进行处理一侧的装置的立面图。 图4是示意性地示出本发明的实施方式的太阳能电池模块的电气部件回收装置的 立体图。 图5是示出本发明的实施方式的太阳能电池模块的电气部件回收装置的主视图。 图6是示出本发明的实施方式的太阳能电池模块的电气部件回收装置的右视图。 图7是示出本发明的实施方式的太阳能电池模块的电气部件回收装置的主要部分 的立体图。 图8是示出本发明的实施方式的太阳能电池模块的电气部件回收装置的主要部分 的主视图。 图9是示出本发明的实施方式的太阳能电池模块的电气部件回收装置中所使用的 起重器的结构的剖视图。 图10是示出本发明的实施方式的太阳能电池模块的再循环系统中的玻璃基板破 碎分离装置的主要部分的图。 图11是示出本发明的实施方式的太阳能电池模块的再循环系统和电气部件回收 装置所处理的太阳能电池模块的构成例的图。 附图标记说明 R   再循环系统 K   电气部件回收装置 S   面板产品 M    太阳能电池模块 1   玻璃基板 2    背板 3    太阳能电池单元 4    布线件 5   电气部件 6    密封件 7    框体 8    片状部件 10   基台 8 CN 111604349 A 说　明　书 6/12 页 11   进给输送机 20  供给部 21   支承板 22   进给辊 38   引导板 40   刷辊 43   刷辊驱动部 50   按压单元 51   压板 52   支持部 53   基底部件 54   移动机构 60  起重器 62  电动马达 64   齿轮传动机构 80  位置调整机构 100  太阳能电池模块取出装置 110 玻璃基板破碎分离装置 120  筛装置 130 风力分选装置 140  颜色区分装置 150 金属去除装置 160  背板破碎装置
