技术摘要：
本发明涉及棱镜技术领域，且公开了一种光束分离系统，包括目镜观察系统、第一半五棱镜、光电转换装置、第二半五棱镜、支光路镜头组、显示装置、物镜组和屋脊棱镜，所述目镜观察系统的右侧放置有第一半五棱镜，所述第一半五棱镜的底部粘接有第二半五棱镜，所述光电转换  全部
背景技术：
棱镜是透明材料(如玻璃和水晶等)做成的多面体，在光学仪器中应用很广，棱镜 按其性质和用途可分为若干种，例如，在光谱仪器中把复合光分解为光谱的“色散棱镜”，较 常用的是等边三棱镜，在潜望镜、双目望远镜等仪器中改变光的进行方向，从而调整其成像 位置的称“全反射棱镜”，一般都采用直角棱镜。 根据中国发明CN  205749884  U中公布的一种分光棱镜组件及分光系统，该分光系 统首先其只能将一路光分为两路，无法实现第三路光的合并或分离而且其补偿棱镜是一颗 定制棱镜，定制棱镜会导致加工制造的成本变高，专门定制一颗棱镜来与施密特-别汉棱镜 系统配套使用来实现光束的合并(分离)，这样的系统结构从成本和加工工艺上要求相对较 高，加工也需要专门的工装夹具，故而提出一种光束分离系统来解决上述所提出的问题。
技术实现要素：

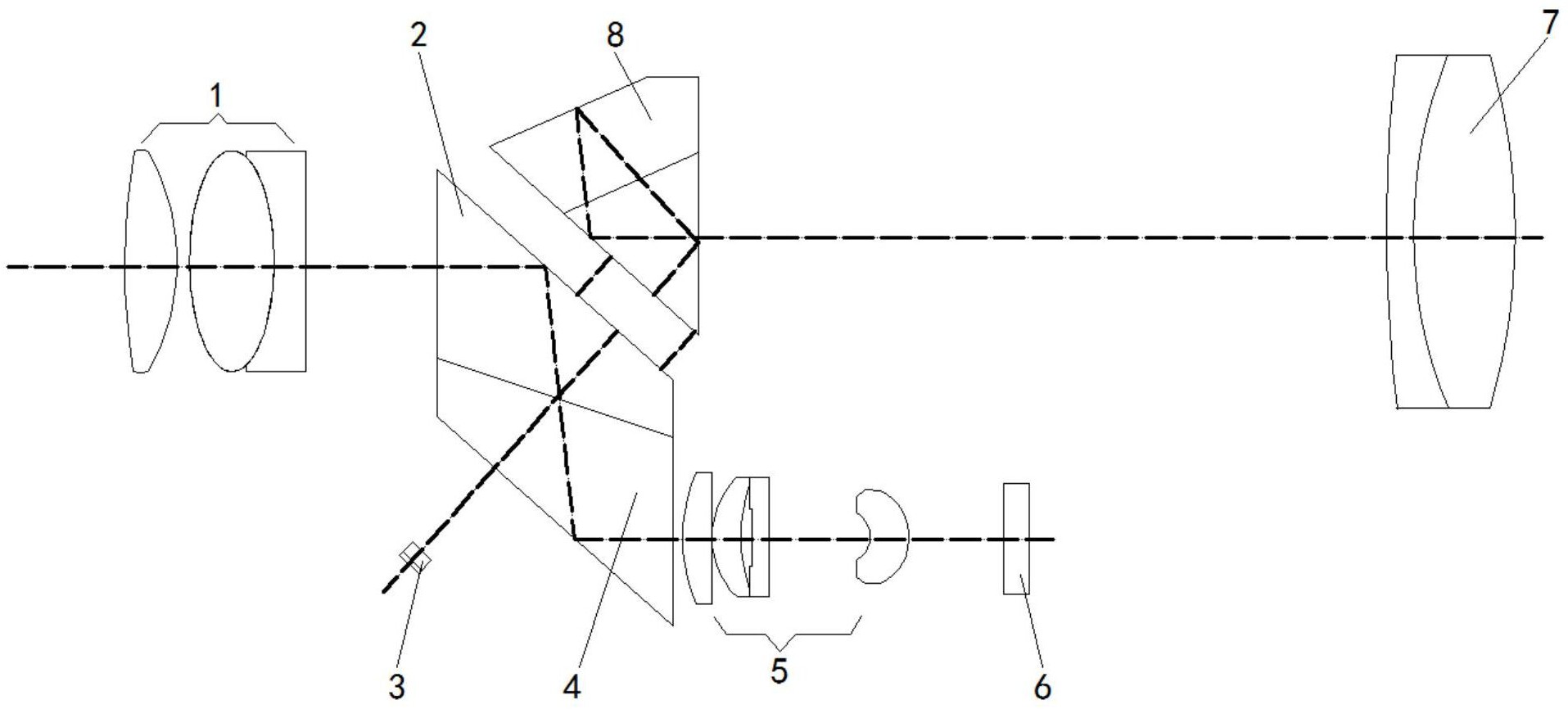

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种光束分离系统，具备提供一种结构简单 紧凑，可分多路光束的一种分束系统的优点，解决了定制棱镜会导致加工制造的成本变高， 专门定制一颗棱镜来与施密特-别汉棱镜系统(保罗棱镜系统，阿贝棱镜系统等)配套使用 来实现光束的合并(分离)，这样的系统结构从成本和加工工艺上要求相对较高，加工也需 要专门的工装夹具的问题。 (二)技术方案 为实现上述提供一种结构简单紧凑，可分多路光束的一种分束系统的目的，本发 明提供如下技术方案：一种光束分离系统，包括目镜观察系统、第一半五棱镜、光电转换装 置、第二半五棱镜、支光路镜头组、显示装置、物镜组和屋脊棱镜，所述目镜观察系统的右侧 放置有第一半五棱镜，所述第一半五棱镜的底部粘接有第二半五棱镜，所述光电转换装置 位于第二半五棱镜的下方，所述屋脊棱镜位于第一半五棱镜的右上方，所述物镜组位于屋 脊棱镜的右侧，所述支光路镜头组位于第二半五棱镜的右侧，所述显示装置位于支光路镜 头组的右侧。 优选的，所述第一半五棱镜角度与第二半五棱镜角度完全相同，所述第一半五棱 镜与第二半五棱镜相互粘合且相对面平行，即所述第二半五棱镜的右侧面与第一半五棱镜 的左侧面平行，所述第一半五棱镜的顶侧面与第二半五棱镜的底侧面平行，所述第一半五 棱镜的底侧面与第二半五棱镜的顶侧面粘合。 (三)有益效果 与现有技术相比，本发明提供了一种光束分离系统，具备以下有益效果： 该光束分离系统，传统方式需定制棱镜来与施密特-别汉棱镜系统(保罗棱镜系 3 CN 111552088 A 说　明　书 2/3 页 统，阿贝棱镜系统等)配套，此系统为使用两颗大小相等或不等但角度相同的半五棱镜粘合 使用，成本低廉，加工及组装方便，粘合面搭配不同的镀膜可以轻易实现不同波段光路的分 束(合并)，本装置的工作方式，把第一半五棱镜和第二半五棱镜两枚半五棱镜粘合，通过对 粘合面的镀膜后可实现针对不同波段的光反射、透过率的不同来实现分光，以实现将一路 光分为2路及以上的目的，可实现三路光同轴，即将同轴的光分出，或额外的光补充进主光 路，现有市面上的光路分束系统都是专门定制一颗棱镜成本高昂，通用性及加工组装难度 大，我们的设计仅增加一颗半五棱镜，即可实现光路的分光，结构简单，加工低廉。 附图说明 图1为本发明提出的一种光束分离系统的结构示意图； 图2为本发明提出的一种光束分离系统的总光路图； 图3为本发明提出的一种光束分离系统的r1光路图； 图4为本发明提出的一种光束分离系统的r2光路图； 图5为本发明提出的一种光束分离系统的r3光路图； 图6为本发明提出的实施例二的结构示意图； 图7为本发明提出的实施例二的总光路图； 图8为本发明提出的实施例二的r4光路图； 图9为本发明提出的实施例二的r5光路图； 图10为本发明提出的实施例二的r6光路图；。 图中：1目镜观察系统、2第一半五棱镜、3光电转换装置、4第二半五棱镜、5支光路 镜头组、6显示装置、7物镜组、8屋脊棱镜。
