技术摘要：

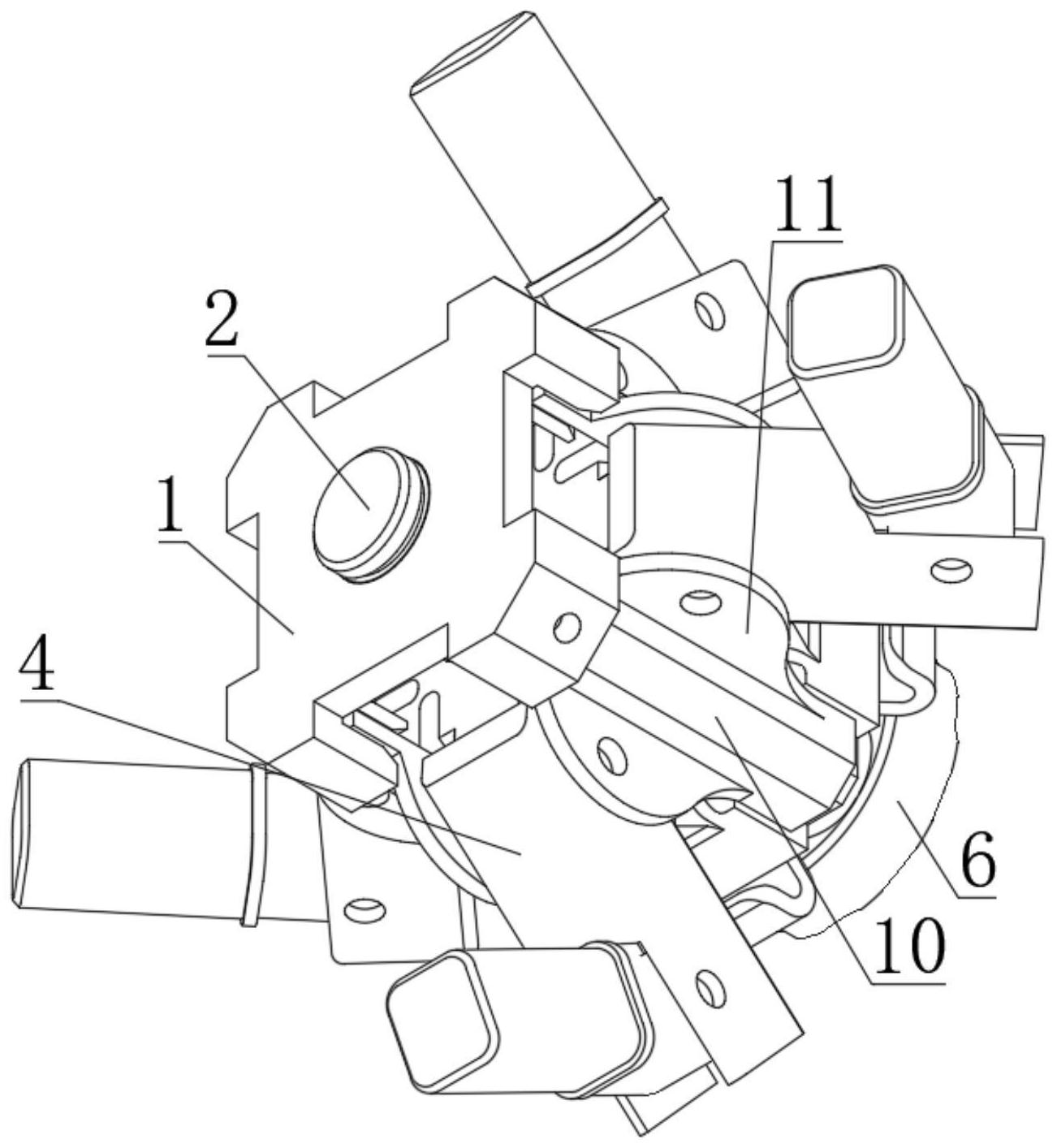

本发明公开了一种操作方便的折叠椅用折叠结构及折叠椅，其折叠结构包括外壳(1)，外壳(1)的中部设置有转动件(2)；转动件(2)上转动安装有联动件(3)，联动件(3)的侧壁上转动设置有多个环形均匀分布的安装框(4)；每个安装框(4)均位于外壳(1)外侧面上；其折叠椅包括椅面(12)  全部
背景技术：
折叠椅是一种具有可折叠功能的椅子，主要用于户外临时场所；传统的折叠椅多 是由椅背、坐垫、前支脚和后支脚通过折叠结构组合而成，其折叠结构主要是通过椅背、坐 垫、前支脚和后支脚之间的铰接的方式来完成的，这种连接方式使得在进行展开折叠椅时 需要对椅背、坐垫、前支脚和后支脚进行分布展开；而折叠起来的时候需要将坐垫、椅背、前 支脚和后支脚进行分布折叠收纳，操作起来较不方便。因此，现有的折叠椅的折叠结构存在 操作较不方便的问题。
技术实现要素：
本发明的目的在于，提供一种操作方便的折叠椅用折叠结构及折叠椅。本发明具 有方便操作的优点。 本发明的技术方案：一种操作方便的折叠椅用折叠结构，包括外壳，外壳的中部设 置有转动件；转动件上转动安装有联动件，联动件的侧壁上转动设置有多个环形均匀分布 的安装框；每个安装框均位于外壳外侧面上。当联动件上下移动就会带动安装框上下移动， 从而实现转动转动件就实现安装框收拢或者展开的工作，不需要人工进行不同角度的伸 展，从而操作更加方便。 前述的一种操作方便的折叠椅用折叠结构中，所述转动件的表面上设有外螺纹， 联动件的内壁上设有内螺纹；转动件和联动件通过外螺纹和内螺纹相互连接。通过设置外 螺纹和内螺纹，保证了联动件的稳定性，提高了整体折叠结构在使用过程中的稳定性。 前述的一种操作方便的折叠椅用折叠结构中，所述转动件的一端部设置有限位 件，另一端部安装有旋转件；限位件设置在外壳内，旋转件设置在外壳底端部。限位件和定 位件的设置能够对转动件的移动的两端部进行限位从而避免了转动件从外壳内脱离，提高 了整体结构的稳定性 前述的一种操作方便的折叠椅用折叠结构中，所述外壳上靠近旋转件端部的内壁 上设有卡接槽，卡接槽内设置有安装在转动件上的定位件。 前述的一种操作方便的折叠椅用折叠结构中，所述外壳上靠近旋转件端部的底面 上环形设置有多个均匀分布的挂钩，挂钩设置在安装框的正下方。 前述的一种操作方便的折叠椅用折叠结构中，所述联动件的底面上对应每个安装 框的位置处也均设置有挂钩，安装框的底面上对应挂钩的位置处设有限位槽。 前述的一种操作方便的折叠椅用折叠结构中，所述联动件的顶面上对应每个安装 框的位置处均设有凸起，凸起的顶面与安装框的内底面固定连接；所述外壳上对应没相邻 两个安装框的位置处安装件，安装件的两侧面上均设置有呈对称分布的安装耳；安装耳与 安装框转动连接。 3 CN 111588211 A 说　明　书 2/4 页 一种折叠椅，包括椅面和前述的折叠结构，椅面的底面上设置有多个均匀分布的 伸缩管，椅面通过伸缩管转动安装在折叠结构上。伸缩管能对椅面的倾斜角度进行自动调 节，以适应不同的坐姿习惯，扩大了适用范围。 前述的一种折叠椅中，所述伸缩管上对应与安装框的端部安装有连接件，连接件 转动安装在安装框上；连接件上连接有支腿，支腿套接在安装框上。 前述的一种折叠椅中，所述椅面的外缘上固定安装有安装环管，安装环管底面上 设置有收紧带；安装环管的底面上对应每个伸缩管的位置处均设有固定件；所述支腿上面 向伸缩管的侧面上设有用于收纳伸缩管的凹槽。固定件的设置增加伸缩管与安装环管之间 接触的面积，从而进一步增加了结构的稳定性；收紧带的设置能够避免收纳状态下因为人 为碰撞等原因而导致折叠椅展开的现象发生，方便了收纳。 与现有技术相比，本发明改进了现有的折叠椅用折叠结构，通过在外壳上设置有 转动件和连接件，只通过转动转动件就能够带动联动件上下移动，而联动件上下移动就会 带动安装框上下移动，从而实现转动转动件就实现安装框收拢或者展开的工作，不需要人 工进行不同角度的伸展，从而操作更加方便；且通过将转动件和联动件均设置在外壳内，安 装框设置在外壳外，使得外壳本身就能够对联动件的上下移动位置进行限位，不需要额外 设置限位装置，减小了整体的重量。此外，本发明还通过在转动件和联动件的表面上分别设 置有外螺纹和内螺纹，使得转动件和联动件通过外螺纹和内螺纹连接，从而能够在方便联 动件移动的同时，还能够在转动件不转动的时候，增加转动件与联动件之间的摩擦力，保证 了联动件的稳定性，进而提高了整体折叠结构在使用过程中的稳定性；通过在转动件的两 端部分别设置有限位件、旋转件和定位件，利用旋转件能够方便转动件的转动，方便了使 用；而限位件和定位件的设置能够对转动件的移动的两端部进行限位从而避免了转动件从 外壳内脱离，提高了整体结构的稳定性；通过在外壳的底面上和联动件的底面上均设置有 挂钩，利用挂钩能够对安装框移动的位置进行限位和稳定，进一步提高了稳定性；而且外壳 上的挂钩还能够折叠状态下用于悬挂，方便了收纳；通过设置安装件和安装耳，安装框与安 装耳转动连接，从而进一步提高了结构的稳定性；通过本申请的折叠结构连接椅面，使得整 个折叠椅的伸缩管和支腿能够折叠在同一侧，减小了折叠后的占用空间，方便了携带；而且 伸缩管和支腿都转动安装在安装框上，使得整个椅面的支撑底座呈一体状结构，不需要在 额外进行组装，改变了原有的组装式折叠椅，方便了使用；通过设置安装环管，利用安转环 管能够对椅面进行支撑，避免了椅面中间过于坍塌，提高了使用的舒适感；而收紧带的设置 能够再整个折叠椅收纳的情况下，收紧带能够在折叠椅的外侧形成一个固定，避免其散落 的现象发生，进一步方便了携带；通过设置多个固定件，以增加伸缩管与安装环管之间接触 的面积，从而进一步增加了结构的稳定性。因此，本发明不仅能够方便操作，还具有重量轻、 携带方便、稳定性高、收纳方便、携带方便和使用舒适感高的优点。 附图说明 图1是本发明中折叠结构的结构示意图； 图2是折叠结构的主视图； 图3是图2中A-A处的剖视图； 图4是折叠椅的结构示意图； 4 CN 111588211 A 说　明　书 3/4 页 图5是图4中A处的局部放大图。 附图中的标记为：1-外壳，2-转动件，3-联动件，4-安装框，5-限位件，6-旋转件，7- 卡接槽，8-定位件，9-挂钩，10-安装件，11-安装耳，12-椅面，13-伸缩管，14-连接件，15-支 腿，16-安装环管，17-收紧带，18-固定件。
