技术摘要：

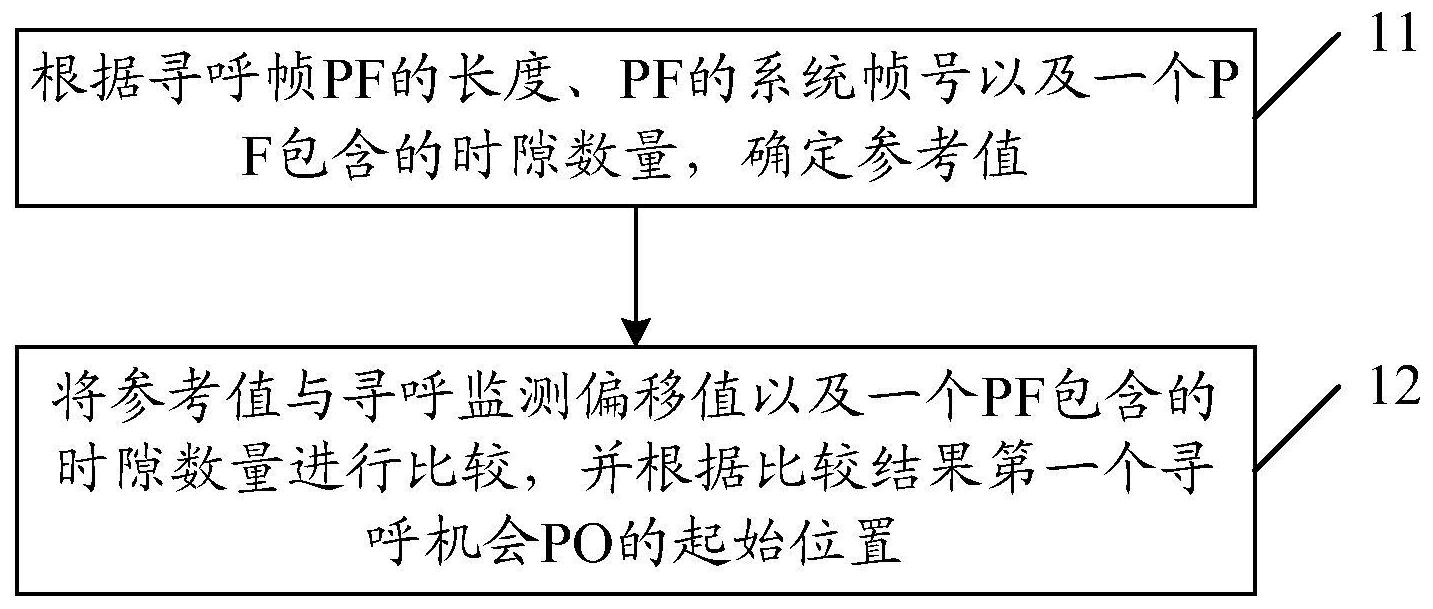

本发明提供一种寻呼起始位置的确定方法、装置及终端，该方法包括：根据寻呼帧PF的长度、PF的系统帧号以及一个PF包含的时隙数量，确定参考值；将参考值与寻呼监测偏移值以及一个PF包含的时隙数量进行比较，并根据比较结果确定第一个寻呼机会PO的起始位置；本发明实施例  全部
背景技术：
在LTE(长期演进)系统中，寻呼(Paging)消息可以向处于RRC_IDLE(RRC空闲态)态 的终端发送呼叫请求。寻呼支持非连续接收(Discontinuous  Reception，DRX)，使得处于 RRC_IDLE态的终端只在其寻呼周期内某个特定帧(称为PF，Paging  Frame，寻呼帧)的特定 子帧(称为PO，Paging  Occasion，寻呼时机)上“醒来”，去监听使用P-RNTI(Paging-RNTI  Radio  Network  Tempory  Identity，寻呼无线网络临时标识)加扰的PDCCH(Physical  Downlink  Control  Channel，物理下行控制信道)，而在其他时间可以保持“休眠”状态，这 样就能够降低功耗，提升终端的电池使用时间。 PO是一个子帧，在该子帧上可能会有使用P-RNTI加扰，并指示寻呼消息的PDCCH。 当使用了DRX，终端在每个DRX周期上只需要检测1个PO，也就是说，对应每个终端，在每个寻 呼周期内只有一个子帧可用于发送寻呼。DRX周期和寻呼周期是同一概念。 PF是一个无线帧，该帧可能包含一个或多个PO。对于某个终端来说，PF就是用于发 送寻呼的系统帧，PO就是该PF内用于发送寻呼的子帧。 5G  NR(New  Raido，新空口)中寻呼位置的计算引入了两种模式，一种(default  association，缺省关联)寻呼的DCI(Downlink  Control  Information，下行控制信息)位置 默认和RMSI(Remaining  minimum  system  information，剩余最小系统信息)搜索空间位置 相同；另一种(non-default  association，非缺省关联)则通过网络配置搜索空间，让终端 找到寻呼DCI的位置。 对于non-default  association，其PF，PO计算公式同LTE，但PF可能表示的包含PO 的帧的起始位置，i_s则表示终端需要检测第i_s 1个PO，包含N_SSB(同步信号块SSB个数) 个连续的PMO(Paging  monitoring  occasion，寻呼监控时机)。寻呼搜索空间配置如下： Monitoring-periodicity-PDCCH-slot(1,2,4,5,8,10,16,20slots):PDCCH的监 测周期； Monitoring-offset-PDCCH-slot(0  to  Monitoring-periodicity-PDCCH-slot- 1):PDCCH的监测偏移； Monitoring-symbols-PDCCH-within-slot(1  bitmap  of  size  14 ,one  bit  corresponding  to  a  OFDM  symbol)：在时隙内PDCCH的监测符号，大小为14的位图，一个比 特对应于一个OFDM符号； CORESET-time-duration:Number  of  consecutive  OFDM  symbols  in  a  PDCCH  monitoring  occasion：控制资源集的持续时间(PMO中OFDM符号的连续数量)。 寻呼搜索空间配置中，对于一个包含Ns个PO，SSB个数为NSSB的PF来说，一个PF的绝 对长度L为 个时隙，其中，NPMO表示一个slot中PMO的个数，其由Monitoring- 5 CN 111586840 A 说　明　书 2/8 页 symbols-PDCCH-within-slot决定。 现有方案中档N一个DRX周期内包含的PF个数)和Ns(每个PF中包含的PO个数)配置 不当会导致如下的两个问题： 1.根据寻呼搜索空间配置，可以检测PMO的位置没有被利用。 例如，对于一个终端来说，每T个帧醒来一次，每个DRX周期内，每两帧中有一个PF， 每个PF中有2个PO，整个DRX周期内有T个PO，UE根据计算找到满足自己的帧和PO位置。例如， 按照寻呼搜索空间的配置，一个时隙里可以配置2个PMO，PDCCH的监测周期为4时隙，因此2 帧里有10个PMO，由于N_SSB＝4,所以每个PO为4个PMO，Ns＝2，因此两帧里共占8个PMO，按现 有机制，剩余两个PMO无法配置为PO，造成浪费。 2.配置的N或NS不匹配，造成不同终端监测的PO与下一个PF的PO冲突，造成终端无 法接收寻呼消息。 例如，按照寻呼搜索空间的配置，一个时隙里可以配置2个PMO，PDCCH的监测周期 为4时隙，因此2帧里有10个PMO，由于N_SSB＝4，所以每个PO为4个PMO，Ns＝4，因此每两帧中 的那个PF所含的PO需要16个PMO，实际占用3个帧，因此会出现PO重叠，造成PF的SFN相邻(差 2)的两个终端的PO重叠，某个终端可能收不到寻呼。 对于问题2这种情况，寻呼是无效的，因此要通过配置尽量避免，但为了避免冲突， 将必然导致问题1的出现，造成资源浪费。 对于问题1，理想情况为每个包含PMO的时隙都得到合理利用，没有资源的浪费，要 达到这样的效果，终端计算出的PF可能不包含一次寻呼开始的位置；或者说传统意义上的 PF不再存在，包含UE的寻呼起始于某个帧的某个子帧。
技术实现要素：
本发明实施例的目的在于提供一种寻呼起始位置的确定方法、装置及终端，以解 决按照现有定义计算出的PF可能不包含寻呼起始位置导致寻呼起始位置不明确的问题。 为了解决上述问题，本发明实施例提供一种寻呼起始位置的确定方法，应用于终 端，包括： 根据寻呼帧PF的长度、PF的系统帧号以及一个PF包含的时隙数量，确定参考值； 将参考值与寻呼监测偏移值以及一个PF包含的时隙数量进行比较，并根据比较结 果确定第一个寻呼机会PO的起始位置。 其中，所述根据寻呼帧PF的长度、PF的系统帧号以及一个PF包含的时隙数量，确定 参考值，包括： 根据第一公式，确定参考值；其中，第一公式为： 其中，X为所述参考值，SFN为PF的系统帧号，L为PF的长度， 为一个PF包含 的时隙数量。 其中，所述将参考值与寻呼监测偏移值以及一个PF包含的时隙数量进行比较，并 根据比较结果确定第一个寻呼机会PO的起始位置，包括： 若参考值X等于寻呼监测偏移值op,s，确定第一个PO的起始位置位于第SFN 1帧的 6 CN 111586840 A 说　明　书 3/8 页 第op,s个时隙。 其中，所述将参考值与寻呼监测偏移值以及一个PF包含的时隙数量进行比较，并 根据比较结果确定第一个寻呼机会PO的起始位置，包括： 若参考值X大于寻呼监测偏移值op ,s且小于或者等于一个PF包含的时隙数量 确定第一个PO的起始位置位于第SFN帧的第 个时隙。 其中，所述将参考值与寻呼监测偏移值以及一个PF包含的时隙数量进行比较，并 根据比较结果确定第一个寻呼机会PO的起始位置，包括： 若参考值X大于一个PF包含的时隙数量 确定第一个PO的起始位置位于第 SFN m帧的第 个时隙； 其中，m满足如下条件： 其中，所述方法还包括： 根据第二公式，确定寻呼帧的长度；其中，第二公式为： 其中，L为PF的长度，NSSB为一个PF包含的同步信号块SSB的数量，Nunuseful为一个PF 包含的不可用寻呼监测机会PMO的数量，NPMO为一个时隙包含的PMO的数量；Ns为一个PF包含 的PO的数量，kp,s为寻呼监测周期。 其中，所述方法还包括： 根据第三公式，确定寻呼帧的长度；其中，第三公式为： 其中，L为PF的长度，NSSB为一个PF包含的同步信号块SSB的数量，NPMO为一个时隙包 含的PMO的数量；Ns为一个PF包含的PO的数量，kp,s为寻呼监测周期。 其中，所述方法还包括： 根据第四公式，确定PF的系统帧号；其中，第四公式为： SFN  mod  T＝(TdivN)*(UE_ID  mod  N) 其中，SFN为PF的系统帧号，T为寻呼周期，N为每个寻呼周期内包含的PF的数量， UE_ID为终端的国际移动用户识别码IMSI。 本发明实施例还提供一种寻呼起始位置的确定装置，应用于终端，所述装置包括： 第一确定模块，用于根据寻呼帧PF的长度、PF的系统帧号以及一个PF包含的时隙 数量，确定参考值； 第二确定模块，用于将参考值与寻呼监测偏移值以及一个PF包含的时隙数量进行 比较，并根据比较结果确定第一个寻呼机会PO的起始位置。 其中，所述第一确定模块包括： 第一确定子模块，用于根据第一公式，确定参考值；其中，第一公式为： 7 CN 111586840 A 说　明　书 4/8 页 其中，X为所述参考值，SFN为PF的系统帧号，L为PF的长度， 为一个PF包含 的时隙数量。 其中，所述第二确定模块包括： 第二确定子模块，用于若参考值X等于寻呼监测偏移值op,s，确定第一个PO的起始 位置位于第SFN 1帧的第op,s个时隙。 其中，所述第二确定模块包括： 第三确定子模块，用于若参考值X大于寻呼监测偏移值op,s且小于或者等于一个PF 包含的时隙数量 确定第一个PO的起始位置位于第SFN帧的第 个时 隙。 其中，所述第二确定模块包括： 第四确定子模块，用于若参考值X大于一个PF包含的时隙数量 确定第一 个PO的起始位置位于第SFN m帧的第 个时隙； 其中，m满足如下条件： 其中，所述装置还包括： 第三确定模块，用于根据第二公式，确定寻呼帧的长度；其中，第二公式为： 其中，L为PF的长度，NSSB为一个PF包含的同步信号块SSB的数量，Nunuseful为一个PF 包含的不可用寻呼监测机会PMO的数量，NPMO为一个时隙包含的PMO的数量；Ns为一个PF包含 的PO的数量，kp,s为寻呼监测周期。 其中，所述装置还包括： 第四确定模块，用于根据第三公式，确定寻呼帧的长度；其中，第三公式为： 其中，L为PF的长度，NSSB为一个PF包含的同步信号块SSB的数量，NPMO为一个时隙包 含的PMO的数量；Ns为一个PF包含的PO的数量，kp,s为寻呼监测周期。 其中，所述装置还包括： 第五确定模块，用于根据第四公式，确定PF的系统帧号；其中，第四公式为： SFNmodT＝(TdivN)*(UE_IDmodN) 其中，SFN为PF的系统帧号，T为寻呼周期，N为每个寻呼周期内包含的PF的数量， UE_ID为终端的国际移动用户识别码IMSI。 本发明实施例还提供一种终端，包括存储器、处理器及存储在所述存储器上并可 在所述处理器上运行的计算机程序，所述处理器执行所述程序时实现如上所述的寻呼起始 位置的确定方法。 本发明实施例还提供一种计算机可读存储介质，其上存储有计算机程序，该程序 被处理器执行时实现如上所述的寻呼起始位置的确定方法中的步骤。 8 CN 111586840 A 说　明　书 5/8 页 本发明的上述技术方案至少具有如下有益效果： 本发明实施例的寻呼起始位置的确定方法、装置及终端中，以PF的系统帧号为参 考，根据PF的长度、一个PF包含的时隙数量以及寻呼监测偏移值计算一次寻呼的起始位置 (即第一个PO的位置)。 附图说明 图1表示本发明实施例提供的寻呼起始位置的确定方法的步骤流程图； 图2表示本发明实施例提供的寻呼起始位置的确定装置的结构示意图； 图3表示本发明实施例提供的终端的结构示意图。
