技术摘要：

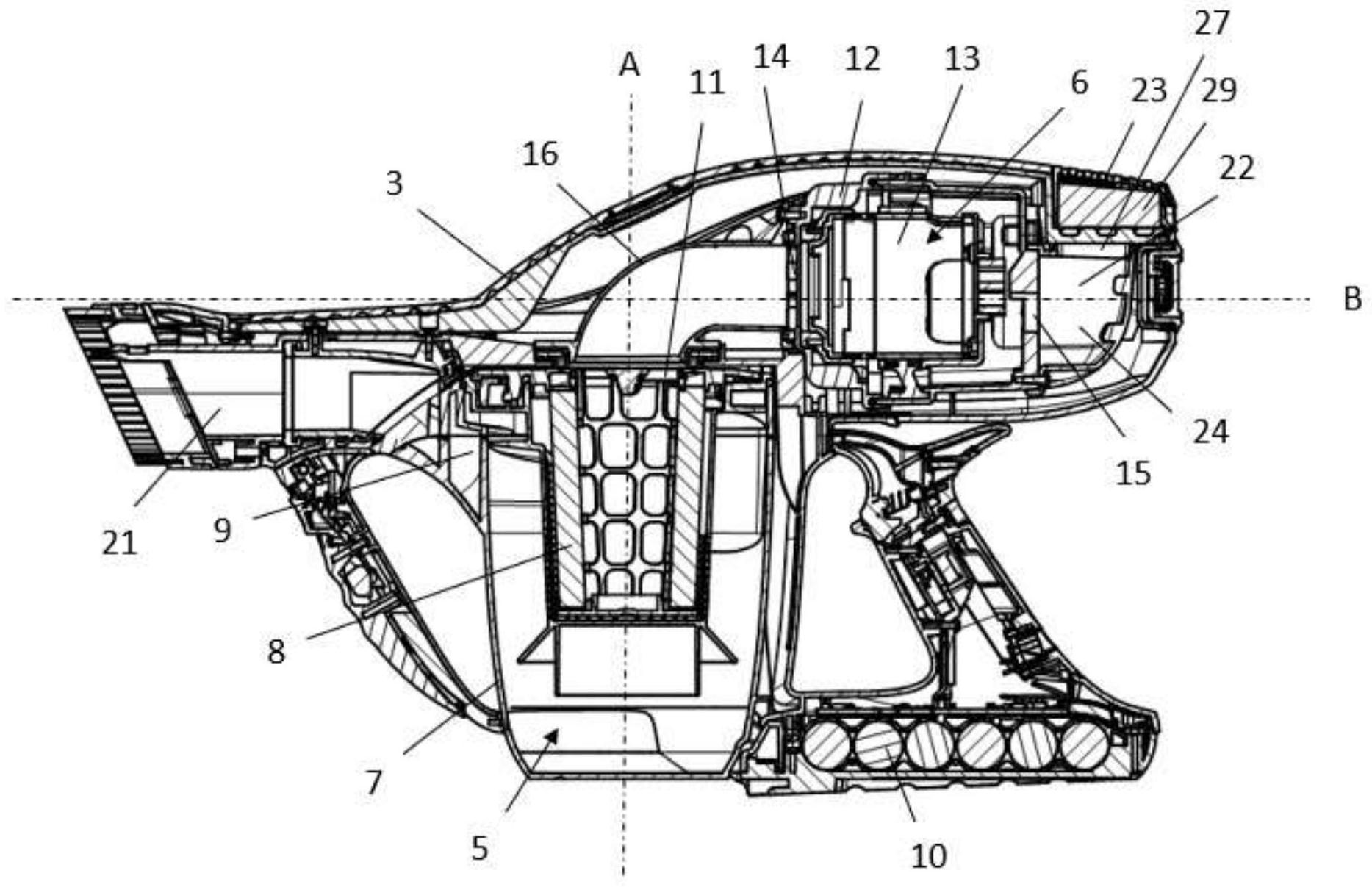

一种吸尘器，其包括：废物分离装置(5)，所述废物分离装置(5)包括空气出口孔(11)；吸入装置(6)，所述吸入装置(6)包括空气入口孔(14)和电动通风器(13)；以及连接管(16)，所述连接管(16)将所述吸入装置(6)的所述空气入口孔(14)流体连接到所述废物分离装置(5)的所述空气出  全部
背景技术：
吸尘器，更具体地是便携式吸尘器，以已知方式包括：废物分离装置，该废物分离 装置包括空气出口孔；吸入装置，该吸入装置包括空气入口孔和电动通风器；以及连接管， 该连接管将吸入装置的空气入口孔流体连接到废物分离装置的空气出口孔。电动通风器更 具体地构造成产生经过空气出口孔、连接管和空气入口孔的空气流。 在这种吸尘器中，废物分离装置通常基本垂直于电动通风器的延伸轴线延伸，并 且连接管的朝向废物分离装置定向的端部通常具有大致大于废物分离装置的空气出口孔 的通过截面的通过截面。 吸尘器的这种布置当由电动通风器产生的空气流在连接管中流动时在连接管内 产生大量湍流，并因此在连接管中产生高的压头损失。但是，这些高的压头损失非常不利于 吸尘器的气动性能。
技术实现要素：
本发明旨在克服这些缺点的全部或部分。 本发明所基于的技术问题尤其是在于提供一种吸尘器，其结构简单且经济，同时 具有改善的气动性能。 为此，本发明涉及一种吸尘器，其包括：废物分离装置，所述废物分离装置包括空 气出口孔；吸入装置，所述吸入装置包括空气入口孔和电动通风器；以及连接管，所述连接 管将所述吸入装置的所述空气入口孔流体连接到所述废物分离装置的所述空气出口孔，所 述电动通风器构造成产生经过所述空气出口孔、所述连接管和所述空气入口孔的空气流， 其特征在于，所述连接管是弯曲的并从所述废物分离装置的所述空气出口孔连续地伸展到 所述吸入装置的所述空气入口孔。 所述连接管的这种构造限制了由所述电动通风器产生的空气流在其在所述废物 分离装置和所述吸入装置之间流动时遇到的通过截面突然变化，并因此大大减小了尤其是 在所述连接管内产生的压头损失，这显著改善了根据本发明的吸尘器的气动性能。 所述吸尘器还可以具有以下特征中的一个或多个，这些特征单独或组合使用。 根据本发明的一个实施方式，所述连接管具有通过截面，所述通过截面从所述废 料分离装置的所述空气出口孔连续地伸展到所述吸入装置的所述空气入口孔。这些设置确 保了由空气流从其从所述废物分离装置流到所述吸入装置时所遇到的通过截面的连续性， 这进一步减小了在连接管内产生的压头损失。 根据本发明的一个实施方式，所述废物分离装置的所述空气出口孔和所述吸入装 置的所述空气入口孔具有不同的通过截面。 4 CN 111588303 A 说　明　书 2/5 页 根据本发明的一个实施方式，所述废物分离装置的所述空气出口孔的通过截面大 于所述吸入装置的所述空气入口孔的通过截面。 根据本发明的一个实施方式，所述吸入装置包括电动机壳，所述电动通风器设置 在所述电动机壳中，所述电动机壳包括所述空气入口孔。 根据本发明的一个实施方式，所述连接管包括固定部分，所述固定部分固定在所 述吸入装置的所述电动机壳上。 根据本发明的一个实施方式，所述吸尘器包括保护格栅，所述保护格栅位于所述 电动通风器的上游，以阻止触及所述电动通风器。 根据本发明的一个实施方式，所述保护格栅集成在所述连接管中。这些设置允许 使所述保护格栅远离所述吸入装置的所述空气入口孔，尤其是将所述保护格栅定位在用于 空气流的通过截面较大的部位处，并且这是为了进一步减小由于在该部位处的空气流的速 度较低引起的压头损失。 根据本发明的一个实施方式，所述保护格栅集成在所述电动机壳中。 根据本发明的一个实施方式，所述保护格栅位于所述吸入装置的所述空气入口孔 处。 根据本发明的一个实施方式，所述连接管包括第一端部和第二端部，所述第一端 部流体连接到所述废物分离装置的所述空气出口孔，并且所述第一端部具有大致对应于所 述空气出口孔的通过截面的通过截面，所述第二端部流体连接到所述吸入装置的所述空气 入口孔，并且所述第二端部具有大致对应于所述空气入口孔的通过截面的通过截面。 根据本发明的一个实施方式，所述废物分离装置沿第一延伸轴线延伸，并且所述 电动通风器沿第二延伸轴线延伸，所述第二延伸轴线横向于所述第一延伸轴线。 根据本发明的一个实施方式，所述第一延伸轴线基本垂直于所述第二延伸轴线。 根据本发明的一个实施方式，所述废物分离装置是旋风式。 根据本发明的一个实施方式，所述连接管是一体的。 根据本发明的一个实施方式，所述吸尘器包括至少一个空气排放开口和空气排放 导管，由所述电动通风器产生的空气流经过所述空气排放开口排出到所述吸尘器的外部， 所述空气排放导管将所述吸入装置的空气压送孔流体连接到所述至少一个空气排放开口。 根据本发明的一个实施方式，所述吸尘器包括声吸收元件，所述声吸收元件定位 在所述空气排放导管中。所述声吸收元件有利地由多孔材料制成，并且可以例如是声学泡 沫。这些设置允许通过吸收在所述电动通风器的下游的声波来减少由所述吸尘器在其工作 时产生的噪声。 根据本发明的一个实施方式，所述空气排放导管包括流引导元件，所述吸入装置 的所述空气压送孔通向所述流引导元件，所述流引导元件构造成将离开所述空气压送孔的 空气流疏导并引导到所述至少一个空气排放开口。这些设置允许限制在所述吸尘器中产生 的压头损失，并因此进一步改善所述吸尘器的气动性能。另外，这些设置允许避免在易于妨 碍使用者的部位处，例如在所述吸尘器的握持手柄处的空气泄漏。 根据本发明的一个实施方式，所述流引导元件包括出口开口，所述出口开口朝所 述至少一个空气排放开口定向。 根据本发明的一个实施方式，所述流引导元件的所述出口开口基本垂直于所述电 5 CN 111588303 A 说　明　书 3/5 页 动通风器的所述第二延伸轴线定向。 根据本发明的一个实施方式，所述流引导元件包括两个侧壁和引导壁，所述引导 壁将所述两个侧壁彼此之间连接，所述引导壁位于所述空气压送孔的对面。 根据本发明的一个实施方式，所述引导壁是弯曲的。 根据本发明的一个实施方式，所述流引导元件包括多个引导叶片，所述多个引导 叶片设置在所述引导壁的内表面上。 根据本发明的一个实施方式，所述流引导元件固定在电动机壳上。 根据本发明的一个实施方式，所述声吸收元件定位在所述流引导元件的下游。 根据本发明的另一个实施方式，所述声吸收元件定位在所述流引导元件中。 根据本发明的一个实施方式，所述吸尘器是由电池供电的便携式吸尘器。 根据本发明的一个实施方式，所述吸尘器包括主体，所述主体内装所述吸入装置， 所述废物分离装置可移除地安装在所述主体上。 根据本发明的一个实施方式，所述主体包括握持手柄。 根据本发明的一个实施方式，所述吸入装置、所述连接管和所述流引导元件形成 子组件。这种子组件更具体地构造成固定在所述主体上。这些设置允许大大简化所述吸尘 器的组装。 根据本发明的一个实施方式，所述吸尘器包括至少一个能量储存元件，例如可再 充电电池，所述能量储存元件构造成向所述电动通风器供电。 根据本发明的一个实施方式，所述至少一个能量储存元件容置在所述主体中。 根据本发明的一个实施方式，所述主体包括空气吸入导管，所述废物分离装置的 空气进入开口流体连接到所述空气吸入导管。 根据本发明的一个实施方式，所述至少一个空气排放开口设置在所述主体上。 附图说明 借助以下参照示意性附图进行的描述将更好地理解本发明，这些示意性附图以非 限制性示例的方式示出了该吸尘器的两个实施方式。 图1是根据本发明的第一实施方式的吸尘器的立体图。 图2是图1的吸尘器的纵向剖视图。 图3是图1的吸尘器的分解立体图。 图4是图1的吸尘器的局部立体图。 图5是图1的吸尘器的局部分解立体图。 图6是图1的吸尘器的局部纵向剖视图。 图7是图1的吸尘器的不同构成元件的分解立体图。 图8是根据本发明的第二实施方式的吸尘器的局部纵向剖视图。 图9是图8的吸尘器的连接管的立体图。
