技术摘要：

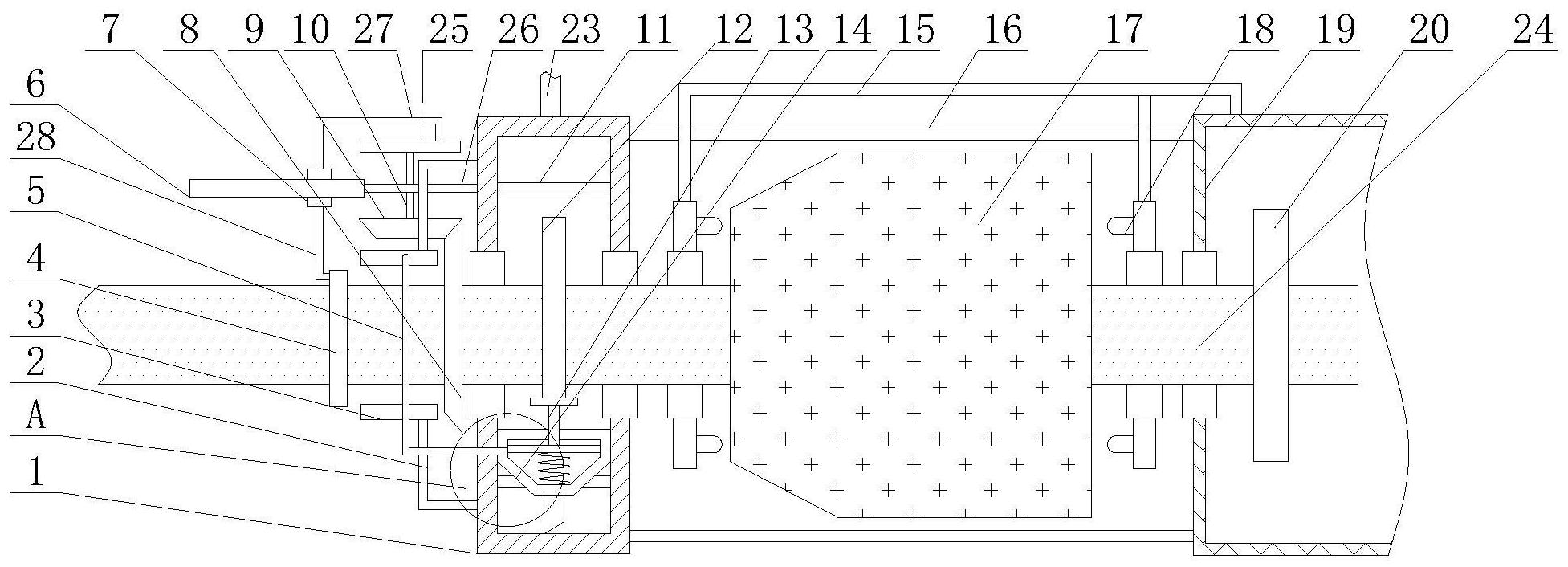

本发明公开了一种永磁同步电机的转子结构，包括环形筒、固定杆、喷油头、环形海绵块、导油管、滑槽座、滑块、大锥齿轮、小锥齿轮、转杆、环形隔板、凸轮、活塞杆、集油漏斗、排气管、连接杆、永磁体、环形喷气管、风箱、涡轮、吸管、弹簧、进油管、转轴、转盘、横板、  全部
背景技术：
永磁电机具有效率和功率因数高、转速范围大等优点，因此在高速应用领域，永磁 电机倍受青睐，相对于外永磁转子电机，内转子永磁电机具有转子半径小，可靠性强的优 点，成为高速电机的首选，而电机的转子是永磁电机至关重要的一部分。 现有的永磁电机长时间使用后，转轴会比较干燥，润滑起来比较困难，需要对电机 拆卸进行进行润滑，这样一来极大的提高了工作人员的工作强度，需要消耗大量时间，而且 电机长时间使用，转子的永磁铁会产生大量的热量，温度过高从而容易对转子烧坏，从而降 低了转子的使用寿命。因此，针对上述问题提出一种永磁同步电机的转子结构。
技术实现要素：
本发明的目的就在于为了解决上述问题而提供一种永磁同步电机的转子结构。 本发明通过以下技术方案来实现上述目的，一种永磁同步电机的转子结构，包括 从左到右依次安装在转轴表面的上油机构、永磁体以及散热机构； 所述上油机构包括环形筒、大锥齿轮以及凸轮，所述环形筒内侧壁固定连接有环 形隔板，所述环形隔板表面嵌合连接有集油漏斗，所述集油漏斗底端固定连接有吸管，所述 集油漏斗内腔底端通过弹簧弹性连接有活塞杆，所述集油漏斗一端固定连接有导油管，所 述导油管末端固定连接有喷油头，且喷油头通过固定杆与环形筒内侧壁相互固定连接，所 述环形筒一端固定连接有横板，所述横板顶端转动连接有转杆，所述转杆顶端和底端分别 固定连接有转盘和小锥齿轮，所述转盘顶端转动连接有滑杆，所述滑杆底端转动连接有滑 块，所述滑块底端固定连接有支撑杆，所述支撑杆底端固定连接有环形海绵块，且环形海绵 块套接在环形筒表面，所述滑块表面滑动连接有滑槽座，且滑槽座一端与横板一端相互固 定连接，所述环形筒顶端固定连接有进油管，且环形筒通过轴承套接在转轴表面，且大锥齿 轮和凸轮内侧壁均套接在转轴表面； 所述散热机构包括环形喷气管以及风箱，所述环形喷气管顶端固定连接有排气 管，且环形喷漆后内侧壁套接在转轴表面，所述风箱一端通过连接杆与环形筒相互固定连 接，所述风箱内腔设有涡轮，且涡轮内侧壁与转轴相互套接，所述风箱一端通过轴承与转轴 相互转动连接，且风箱一端与永磁同步电机壳体的内侧壁相互固定连接。 优选的，所述排气管一端贯穿风箱顶端并延伸至涡轮靠近环形喷气管一侧。 优选的，所述凸轮位于环形筒内部，且凸轮与活塞杆位于同一中心线上。 优选的，所述喷油头数目为两个，两个所述喷油头通过转轴对称分布。 优选的，所述环形海绵块的外径小于转轴轴心部位到喷油头的距离。 优选的，所述环形喷气管数目为两个，两个所述环形喷气管均通过永磁体对称分 3 CN 111600410 A 说　明　书 2/4 页 布。 优选的，所述环形筒的内径是环形隔板内径的一至两倍，且环形筒内部宽度与环 形隔板的宽度相等。 优选的，所述连接杆数目为两个，两个所述连接杆两端均分别与环形筒以及风箱 侧壁相互固定连接。 优选的，所述大锥齿轮的直径是小锥齿轮直径的两至三倍，且小锥齿轮和大锥齿 轮相互啮合连接。 优选的，所述固定杆数目为两个，两个所述固定杆通过转轴对称分布。 本发明的有益效果是： 1 .通过设置凸轮、吸管、集油漏斗、活塞杆以及喷油头之间的相互配合，可以更好 的对润滑油进行润滑，避免了人工拆卸进行润滑，极大的降低了工作人员的工作强度，同时 也缩短了大量时间； 2.通过设置滑槽座、滑块、环形橡胶块、锥齿轮以及滑杆之间的相互配合，可以更 好的对润滑油进行均匀擦拭，使润滑油均匀的涂在转轴表面，极大的提高了对转轴的润滑 效率； 3.通过设置涡轮、排气管、环形喷气管以及风箱之间的相互配合，可以更好的对转 子进行散热，避免产生的大量热量对转子造成烧坏，极大的延长了转子的使用寿命，同时也 增强了转子是实用性。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其它的附图。 图1为本发明整体结构示意图； 图2为本发明整体正视结构示意图； 图3为本发明环形海绵块连接结构示意图； 图4为本发明图1的A处局部放大结构示意图。 图中：1、环形筒，2、固定杆，3、喷油头，4、环形海绵块，5、导油管，6、滑槽座，7、滑 块，8、大锥齿轮，9、小锥齿轮，10、转杆，11、环形隔板，12、凸轮，13、活塞杆，14、集油漏斗， 15、排气管，16、连接杆，17、永磁体，18、环形喷气管，19、风箱，20、涡轮，21、吸管，22、弹簧， 23、进油管，24、转轴，25、转盘，26、横板，27、滑杆，28、支撑杆。
