技术摘要：
一种电阻补偿测量输出电流的方法，包括下列步骤：(a)提供转换单元的次级侧回路，且次级侧回路包括检测电阻与第一线路。(b)提供控制转换单元的控制单元，且控制单元耦接第一线路与检测电阻。(c)利用第一电流流过次级侧回路取得第一线路的第一等效线阻。(d)控制单元提供  全部
背景技术：
现今在电力输送(PD；Power  Delivery)技术越来越普及的情况，具有电力输送功 能的适配器也越来越多。一般适配器在进行输出电流检测时，都会在内部转换电路的次级 侧增加一颗电流检测电阻来检测输出电流，以达到监控输出电流的目的。在此应用下，为了 得到精准的输出电流检测，线路布局的连接位置就变得很重要。其中，为了避免实际线路的 阻抗影响电流检测的精准度，在线路布局上就必须使用特殊的布局。 具体而言，电流检测电阻两端必须直接连接控制器的两个电流检测接脚，而不能 由任意的接地点耦接至控制器的电流检测接脚。其原因在于，若由任意的接地点耦接至控 制器的情况下，电流检测电阻至接地点的线路会产生额外的线路阻抗。由于输出电流流过 此线路阻抗也会造成压降，会造成控制器电流检测的误判而错误地控制转换电路。但实际 状况下，若是在线路布局未注意或不熟悉的情况下，容易错误地将控制器地电流检测接脚 的其中一个接脚连接至其他的接地点而未直接连接电流检测电阻，进而造成了电流检测的 误判。 此外，由于现今的控制器接脚的设计越来越精密，使得其单一接脚越来越具有多 功能性。因此现今控制器的其中一个电流检测接脚除了电流检测功能，额外还增加了控制 器接地的功能。在此状况下，具有接地功能的电流检测接脚就必须要直接连接在转换电路 输出电容的接地端，才能准确的检测到接地点的电压。因此造成输出电容接地端又需要直 接地耦接在电流检测电阻地其中一端，使得在控制器能够为了取得精确地输出电流与精确 地接地电压情况下，线路布局的困难度大幅度地被增加。 因此，如何设计出一种电阻补偿测量输出电流的方法及其转换电路，利用简单的 电阻补偿计算方式，以在控制器能够为了取得精确地输出电流与精确地接地电压情况下， 降低线路布局的困难度，乃为本案发明人所欲行研究的重要课题。
技术实现要素：

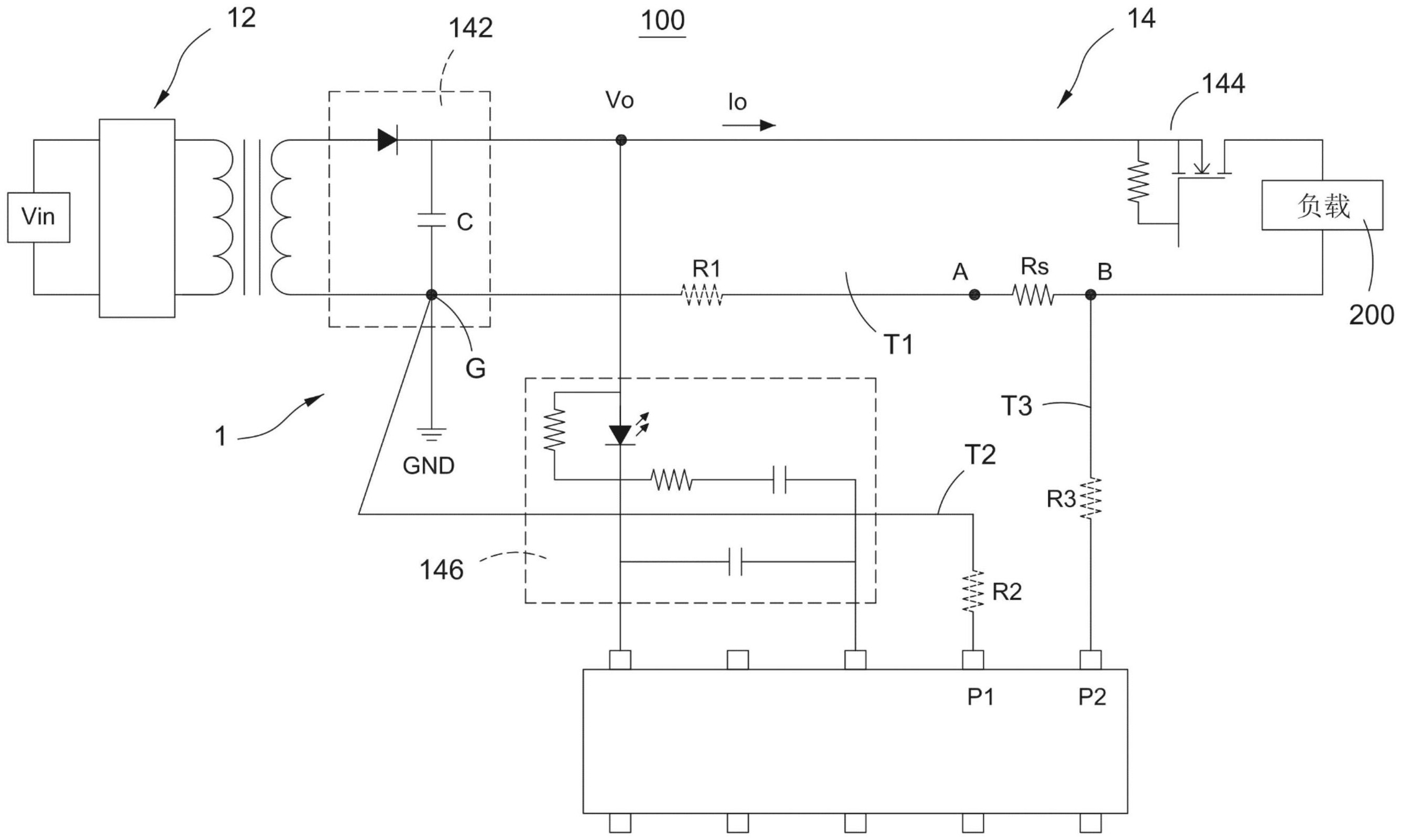

为了解决上述问题，本发明提供一种电阻补偿测量输出电流的方法，以克服习知 技术的问题。因此，本发明的电阻补偿测量输出电流的方法，包括下列步骤：提供转换单元 的次级侧回路，次级侧回路包括检测电阻与第一线路，第一线路为检测电阻的第一端至接 地点。提供控制转换单元的控制单元，控制单元耦接接地点与检测电阻的第二端。根据第一 电流流过次级侧回路，取得第一线路的第一等效线阻。根据控制单元提供第二电流流经检 测电阻、接地点及控制单元的回路，取得接地点至控制单元的第二线路的第二等效线阻。及 控制单元根据第一等效线阻与第二等效线阻补偿检测电阻。 于一实施例中，第一电流流过检测电阻与第一线路产生第一电压，且通过第一电 4 CN 111596115 A 说　明　书 2/6 页 压减去检测电阻的检测电压取得第一线路的第一线路电压。 于一实施例中，控制单元根据第一电流与第一线路电压取得第一等效线阻。 于一实施例中，第二电流流过检测电阻、第一线路及第二线路产生第二电压，且通 过第二电压减去检测电压与第一线路电压取得第二线路的第二线路电。 于一实施例中，控制单元根据第二电流与第二线路电压求得第二等效线阻。 于一实施例中，第一电流由耦接次级侧回路的负载所提供。 于一实施例中，第二端以最短耦接距离耦接控制单元。 于一实施例中，控制单元的阻抗高于检测电阻与第一等效线阻。 于一实施例中，控制单元在转换单元运作前求得第一等效线阻与第二等效线阻， 且在转换单元运作时，根据检测电阻的电压信号得知输出电流的大小。 于一实施例中，控制单元通过耦接第一端的第一接点与耦接接地点的第二接点完 成控制单元的接地与输出电流的测量。 为了解决上述问题，本发明提供一种电阻补偿测量输出电流的转换电路，以克服 习知技术的问题。因此，本发明的电阻补偿测量输出电流的转换电路，包括：转换单元，包括 次级侧回路，且次级侧回路包括：检测电阻，串联于次级侧回路。及第一线路，由检测电阻的 第一端延伸至接地点。控制单元，耦接接地点与检测电阻的第二端。其中，控制单元根据第 一电流流过次级侧回路取得第一线路的第一等效线阻，且控制单元提供第二电流流经检测 电阻、接地点及控制单元的回路取得接地点至控制单元的第二线路的第二等效线阻；控制 单元根据第一等效线阻与第二等效线阻补偿检测电阻。 于一实施例中，其中第二端以最短耦接距离耦接控制单元。 于一实施例中，控制单元的阻抗高于检测电阻与第一等效线阻。 于一实施例中，控制单元包括：第一接点，耦接接地点。及第二接点，耦接第二端。 其中，控制单元通过第一接点与第二接点完成控制单元的接地与输出电流的测量。 为了能更进一步了解本发明为达成预定目的所采取的技术、手段及功效，请参阅 以下有关本发明的详细说明与附图，相信本发明的目的、特征与特点，当可由此得一深入且 具体的了解，然而附图仅提供参考与说明用，并非用来对本发明加以限制。 以下结合附图和具体实施例对本发明进行详细描述，但不作为对本发明的限定。 附图说明 图1为本发明电阻补偿测量输出电流的转换电路的电路方块图； 图2为本发明电阻补偿计算方式第一步骤的电路方块示图；及 图3为本发明电阻补偿计算方式第二步骤的电路方块示图。 其中，附图标记： 100…转换电路 1…转换单元 12…初级侧回路 14…次级侧回路 142…滤波电路 144…隔离开关 5 CN 111596115 A 说　明　书 3/6 页 146…回授补偿电路 Rs…检测电阻 A…第一端 B…第二端 C…输出电容 G…接地点 T1…第一线路 R1…第一等效线阻 T2…第二线路 R2…第二等效线阻 T3…第三线路 R3…第三等效线阻 2…控制单元 P1…第一接点 P2…第二接点 200…负载 Vin…输入电源 Vo…输出电源 V1…第一电压 V2…第二电压 Vt1…第一线路电压 Vt2…第二线路电压 Vt3…第三线路电压 Vs…检测电压 Io…输出电流 I1…第一电流 I2…第二电流
