技术摘要：
本发明涉及一种侧前方入路颈椎间融合器及配套植骨工具，属于医疗器械技术领域，该融合器包括植骨腔、第一支撑块、第二支撑块、扩张结构以及闭塞部件，植骨腔连接在第一支撑块和第二支撑块之间，第二支撑块上设有植骨窗，扩张结构包括第一弹片和第二弹片，第一弹片和第  全部
背景技术：
颈椎前路减压融合术一直是治疗颈椎退变性疾病的经典且有效的手术方式，在进 行该手术的过程中，需要牵拉气管和食道并切除相应部位的纤维环以及前纵韧带，因此，该 手术将破坏椎骨的节段稳定性,并且存在术后吞咽困难等并发症风险。为了解决该技术问 题，有研究学者提出从颈椎侧前方植入融合器的方案，进行侧前方入路融合术时，则是椎骨 间隙的侧前方微型开口，这样则不需要牵拉气管以及食道，并且可以保留患者前方原有的 纤维环以及前纵韧带，大大降低手术的不稳定性以及手术致使患者吞咽困难的几率。 颈椎侧前方手术入路手术视野较小、手术操作通道较小、进行固定和植入操作的 空间较小，侧前方用于固定的骨面也同前方入路不同。但是现有技术中的融合器均是为颈 椎前路减压融合术而设计的结构，其结构尺寸以及固定方式均不能适用于颈椎侧前方手术 入路，因此，一种能够适用于颈椎侧前方手术入路的融合器亟待出现。
技术实现要素：

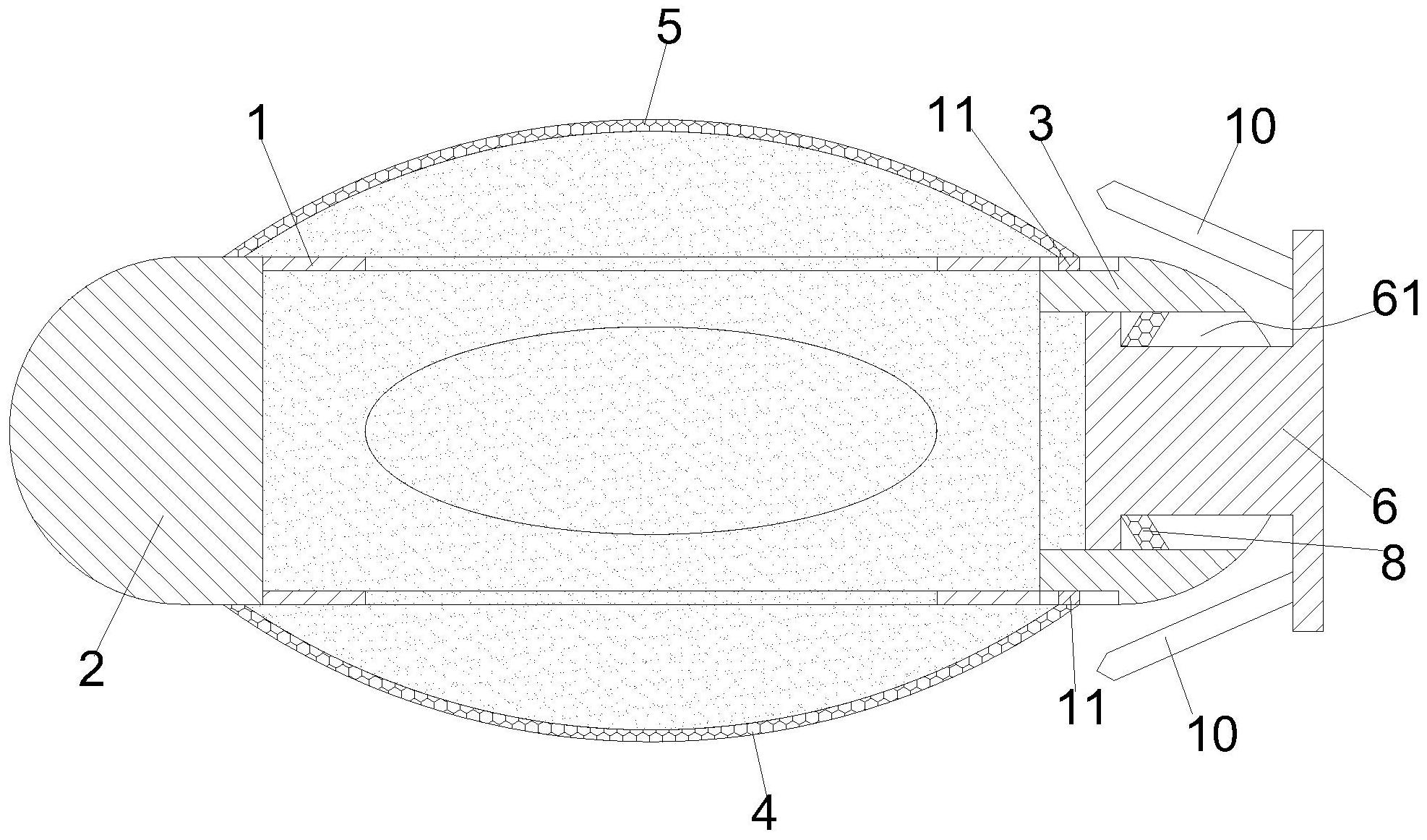

本发明提供一种侧前方入路颈椎间融合器，用于解决现有技术中的融合器不能适 用于颈椎侧前方手术入路的技术问题。 本发明通过下述技术方案实现：一种侧前方入路颈椎间融合器，包括： 植骨腔、用于支撑椎骨间隙左部的第一支撑块以及用于支撑椎骨间隙右部的第二 支撑块，所述植骨腔设于所述第一支撑块和所述第二支撑块之间，所述第二支撑块上设有 用于塞入植骨材料的植骨窗，所述植骨窗与所述植骨腔导通，所述植骨腔的上下前后四个 侧壁上均设有通孔； 所述植骨腔外还设有朝前后方向扩张的扩张结构，当所述植骨腔中填充植骨材料 时，所述植骨材料穿过所述通孔而挤压所述扩张结构朝外扩张； 还包括闭塞部件，所述闭塞部件可拆卸固定安装在所述植骨窗处以将所述植骨窗 堵住，所述闭塞部件上设有用于固定的固定结构。 进一步地，为了更好的实现本发明，所述扩张结构包括第一弹片和第二弹片，所述 第一弹片的一端和所述第二弹片的一端均连接在所述第一支撑块上，所述第一弹片的另一 端和所述第二弹片的另一端均滑动安装在所述第二支撑块上，并且所述第一弹片罩在于所 述植骨腔前侧壁的通孔外，所述第二弹片罩在于所述植骨腔后侧壁的通孔外。 进一步地，为了更好的实现本发明，所述植骨窗内壁上设有弹性卡扣，所述闭塞部 件上设有与所述弹性卡扣适配的扣槽，所述弹性卡扣扣接于所述扣槽中，所述闭塞部件包 括第一板、第二板以及连接杆，所述连接杆连接在所述第一板和所述第二板之间并组成工 字型结构，所述第一板、所述第二板以及所述连接杆之间形成所述扣槽。 4 CN 111568610 A 说　明　书 2/6 页 进一步地，为了更好地实现本发明，所述固定结构包括第一导向孔、第二导向孔、 第一锁紧部件和第二锁紧部件，所述第一导向孔和所述第二导向孔均设于所述第二板上， 所述第一锁紧部件穿接在所述第一导向孔中并可拆卸固定连接在所述椎骨间隙上方的一 块椎骨上，所述第二锁紧部件穿接在所述第二导向孔中并可拆卸固定连接在所述椎骨间隙 下方的一块椎骨上。 进一步地，为了更好地实现本发明，所述第一锁紧部件和所述第二锁紧部件均是 螺钉。 进一步地，为了更好地实现本发明，所述第二支撑块的前侧壁和后侧壁上均设有 滑槽，所述第一弹片的另一端以及所述第二弹片的另一端均设有滑块，所述第一弹片上的 滑块滑动安装在所述第二支撑块的前侧壁上的滑槽中，所述第二弹片上的滑块安装在所述 第二支撑块后侧壁上的滑槽中。 进一步地，为了更好地实现本发明，所述第一弹片和所述第二弹片上均设有若干 贯通的细孔。 进一步地，为了更好地实现本发明，所述植骨腔的顶壁和所述植骨腔的底壁均是 外凸的弧形结构，并且所述植骨腔顶壁的上表面和所述植骨腔底壁的下表面均设有若干用 于防滑的凸部。 本发明还提供一种植骨工具，以用于医护人员更便捷地将植骨材料注入上述侧前 方入路颈椎间融合器的植骨窗以及植骨腔。 该植骨工具包括注射管、锥管、活塞以及上述侧前方入路颈椎间融合器，所述注射 管与所述锥管连接并组成漏斗结构，所述注射管远离所述锥管的一端外壁上设有与所述弹 性卡扣适配的卡槽，所述活塞上设有推杆且所述活塞与所述注射管适配。 进一步地，为了更好地实现本发明，还包括握柄，所述握柄连接在所述锥管远离所 述注射管的一端端面上。 本发明相较于现有技术具有以下有益效果： 1、本发明提供的侧前方入路颈椎间融合器，包括植骨腔、第一支撑块、第二支撑 块、第一弹片、第二弹片以及闭塞部件，其中，植骨腔设于第一支撑块和第二支撑块之间，第 一支撑块和第二支撑块分别用于支撑椎骨间隙左部以及右部，上述植骨腔则可以支撑在椎 骨间隙的中部且该植骨腔的上下前后四个侧壁上均设有通孔，在第二支撑块上设有植骨 窗，植骨窗与上述植骨腔连通，第一弹片和第二弹片均连接在上述第一支撑块上，且该第一 弹片和第二弹片远离第一支撑块的一端均滑动连接在上述第二支撑块上，并且第一弹片和 第二弹片分别罩在植骨腔前侧壁的通孔以及植骨腔后侧壁的通孔外，使用时，将该侧前方 入路颈椎件融合器从颈椎侧前方入路植入患者的椎骨间隙，并使得第一支撑块、植骨腔以 及第二支撑块依次进入椎骨间隙，此时，由于植骨腔中没有物体挤压第一弹片和第二弹片， 故而此时第一弹片和第二弹片均贴附在植骨腔外壁上，尺寸紧凑，以便于从颈椎侧前方植 入，植入后，医护人员从植骨窗中将植骨材料注入植骨腔，随着植骨腔中的植骨材料的数量 增多，植骨材料将会从植骨腔侧壁上的通孔外植骨腔外挤，植骨腔前侧壁通孔出来的植骨 材料将会挤压第一弹片，植骨腔后侧壁通孔出来的植骨材料将会挤压第二弹片，第一弹片 和第二弹片则会产生弹性形变并朝外扩张而在第一弹片与植骨腔之间以及第二弹片与植 骨腔之间各形成一个上下贯通的扇形区域，与此同时，该扇形区域中也会填充满植骨材料， 5 CN 111568610 A 说　明　书 3/6 页 以扩大植骨面积且扇形区域中的植骨材料将能够更好的生长，还包括闭塞部件，当植骨腔 以及上述扇形区域中填充好植骨材料后，便可以将该闭塞部件安装在植骨窗处，从而避免 植骨腔中的植骨材料反向脱出而泄露，在该闭塞部件上设有固定结构，借助于该固定结构， 便可以将整个侧前方入路颈椎间融合器固定在椎骨间隙侧壁上，该固定结构则是从颈椎侧 前方进行紧固，适用于颈椎侧前方入路植入； 2、本发明提供了一种和上述侧前方入路颈椎间融合器配套使用的植骨工具，包括 注射管、锥管和活塞，注射管与锥管连接形成漏斗结构，注射管上设有卡槽，活塞与注射管 适配且活塞上设有推杆，使用时，将注射管插入上述植骨窗并使得卡槽与植骨窗处的弹性 卡扣相连，从而使得该植骨工具与上述侧前方入路颈椎间融合器组成一个整体，医护人员 从锥管中放入植骨材料并使用上述活塞将植骨材料经注射管推入植骨腔，推杆的设置，则 可以使得推的过程更加便捷，通过该植骨工具，则使得在植骨腔中放入植骨材料的操作更 加简单方便。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1是本发明实施例中使用植骨工具朝植骨腔内注入植骨材料时的结构示意图； 图2是本发明实施例中的侧前方入路颈椎间融合器在充满植骨材料时的结构示意 图； 图3是图2中的A-A剖视图。 图中： 1-植骨腔；2-第一支撑块；3-第二支撑块；31-植骨窗；4-第一弹片；5-第二弹片；6- 闭塞部件；61-扣槽；7-握柄；8-弹性卡扣；9-第一锁紧部件；10-第二锁紧部件；11-滑块；12- 细孔；13-凸部；14-注射管；141-卡槽；15-锥管；16-活塞；17-推杆。
