技术摘要：

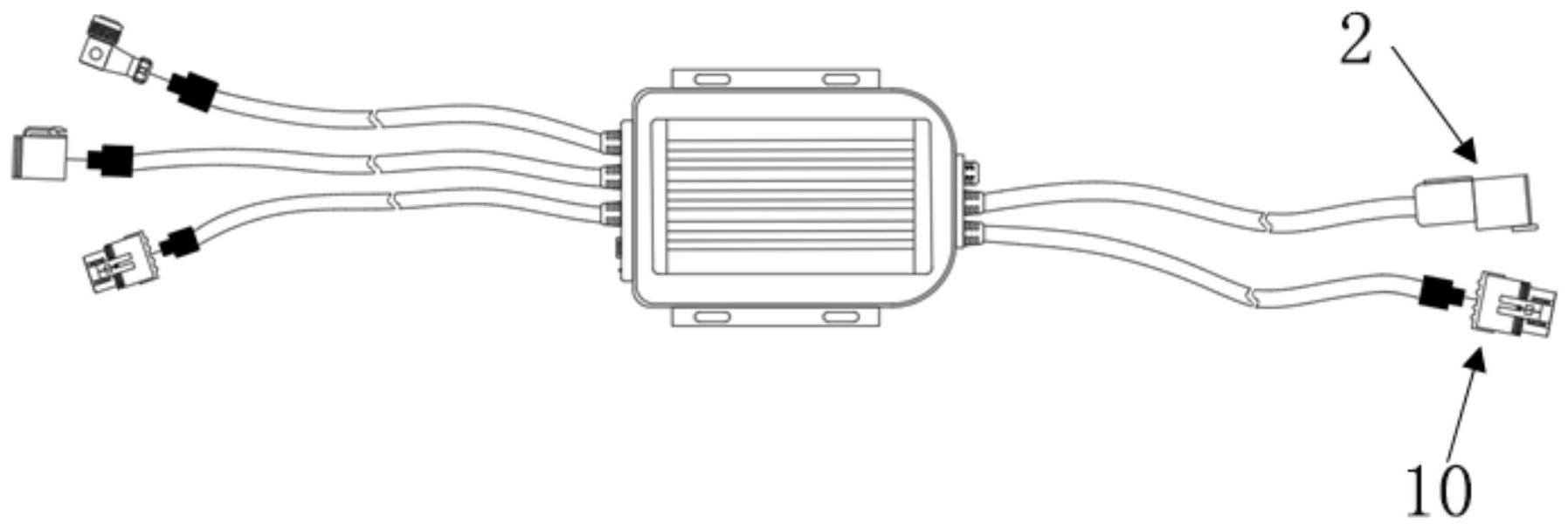

本发明提供了一种分布集成式线束，包括转换盒及设置其两端的进线端口和出线端口，所述出线端口包括直通信号输出端口、CAN总线通信端口；所述转换盒内设置直通式线束处理模块和CAN总线传输控制模块；在转换盒外设置两档拨码开关。本发明通过拨码开关将线束分为直通式和C  全部
背景技术：
线束在一个产品或系统中主要起连接各个元器件的作用，保证线路的畅通和系统 的正常运行，对整个产品或系统的可靠性起着至关重要的作用。随着工业化发展，生产厂家 在产品的批量化生产过程中对产品的生产效率的提高、生产成本的控制、及产品的可靠性 程度要求越来越高。尤其是控制系统在农业机械、重型矿山机械、工程机械中已成为主流， 机械中所涉及的电器元件也逐渐增多，接口线路也更加复杂。 例如公开号为CN2652723的中国专利,提出带CAN通信的汽车智能仪表系统，该汽 车智能仪表系统是在现有组合式仪表的基础上引入了单片机系统、CAN  总线、液晶显示系 统，单片机系统通过其信号输出端口分别与组合式仪表、液晶显示系统连接，单片机系统的 信号输入端口通过CAN控制器与CAN总线连接，引入了CAN总线通信，大大减少了直通信号 线。但仍存在整体线束规划受限，布线不灵活、线束端口较多在现场施工过程中连接易出错 的问题,迫切需要加以改进。
技术实现要素：
为解决上述问题，本发明提供了一种分布集成式线束。本发明通过拨码开关将线 束分为直通式和CAN总线传输式两种模式，打破了捆扎式线束的传统模式，采用分布集成式 线束实现了线束的分布式集成化，改善系统整体线路布局、集成化模式降低人工成本和材 料成本、采用快速插拔模式使现场安装及检查更加便捷，同时模块化形式提高了产品的通 用性，方便了故障排查。其次，以嵌入式的CAN总线传输式，其不仅具有数据采集处理功能， 并以CAN总线形式对外发送数据，可通过外部控制模块实现智能化控制。 为实现所述技术目的，本发明的技术方案是：一种分布集成式线束，包括转换盒及 设置其两端的进线端口和出线端口，所述出线端口包括直通信号输出端口、CAN总线通信端 口；所述转换盒内设置直通式线束处理模块和CAN总线传输控制模块，所述直通信号输出端 口、CAN总线通信端口分别对应连接直通式线束处理模块、CAN总线传输控制模块；在转换盒 外设置两档拨码开关，两档拨码开关的输入端连接进线端口，两档拨码开关的两个输出端 连接分别连接直通式线束处理模块和CAN总线传输控制模块。 进一步，所述CAN总线传输控制模块包括主控制模块及其最小系统，开关信号处理 模块、模拟信号处理模块、CAN总线模块、输出信号处理模块分别连接所述主控制模块的I/O 口；所述CAN总线通信端口包括CAN总线端口、反馈信号输出端口，分别对应连接CAN总线模 块、输出信号处理模块。 优选的，所述主控制模块采用型号为C8051F506的微控制器，所述CAN总线模块采 用型号为TJA1040T的  CAN总线接收器和型号为NUP2105LZ17 的TVS二极管，所述开关信号 3 CN 111585127 A 说　明　书 2/4 页 处理模块，采用RC滤波电路。 优选的，所述两档拨码开关的两个输出端分别串接指示灯，用于直通模式和CAN总 线通信模式指示。 进一步，所述转换盒外设置下载端口，下载端口电连接所述主控制模块的程序下 载的端口。 进一步，所述进线端口设置至少两个，且通过线缆连接不同规格的快速插头；所述 直通信号输出端口通过电缆连接集成信号输出接插件；所述CAN总线端口、反馈信号输出端 口分别通过电缆对应连接CAN总线接插件、反馈信号接插件。 进一步，所述转换盒外设置固定支架。 进一步，所述进线端口、直通信号输出端口、CAN总线端口、反馈信号输出端口外分 别设置防水堵头。 本发明的有益效果在于： 本发明通过拨码开关将线束分为直通式和CAN总线传输式两种模式，打破了捆扎式线 束的传统模式，采用分布集成式线束实现了线束的分布式集成化，改善系统整体线路布局、 集成化模式降低人工成本和材料成本、采用快速插拔模式使现场安装及检查更加便捷，同 时模块化形式提高了产品的通用性，方便了故障排查。其次，以嵌入式的CAN总线传输式，其 不仅具有数据采集处理功能，并以CAN总线形式对外发送数据，可通过外部控制模块实现智 能化控制。 附图说明 图1是本发明的直通式传输模式接线示意图； 图2是本发明CAN总线传输模式接线示意图； 图3是本发明两档拨码开关的结构示意图； 图4是本发明两档拨码开关的内部电路连接示意图； 图5是本发明转换盒内部电路模块化原理图； 图6是本发明CAN总线传输控制模块的电路模块化原理图。
