技术摘要：
本发明提供一种基于射吸排气的计算机主板安装装置，涉及计算机主板技术领域。该基于射吸排气的计算机主板安装装置，包括底座，所述底座的内部开设有通孔，所述底座内部通孔的上方开设有圆孔，所述通孔的前侧转动连接有风扇，所述底座的顶部高度安装有固定柱，所述固定  全部
背景技术：
计算机主板又叫主机板、系统板或母板；它安装在机箱内，是微机最基本的也是最 重要的部件之一，主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有 BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡 的直流电源供电接插件等元件。 而传统的计算机主板在安装时，是先将主板上的装配孔与安装座上的螺纹孔相对 齐，然后再通过螺钉进行固定，但在放置主板时，无法预先对主板进行定位，且在放置主板 后无法清楚地对螺纹孔的位置进行观察，在拧紧一颗螺钉时，还会带动主板进行转动，需要 重新对齐，因此增加了主板的安装难度，降低了安装的效率，而传统主板安装装置内散热风 扇都是对主板进行直面吹风，但由于主板上间隙很少，气流无法从主板穿过，因此无法快速 地将主板上的热量带走，降低了散热的效果。 为解决上述问题，发明者提供了一种基于射吸排气的计算机主板安装装置，能够 先对主板进行稳定定位，然后再对主板进行挤压固定，且能够适用于不同厚度的主板，降低 了主板的安装难度，提高了安装效率，能够通过射吸原理来对主板周围热空气进行抽取，避 免了气流直接吹向主板，能够更好地将热量带走，提高了散热的效果。
技术实现要素：

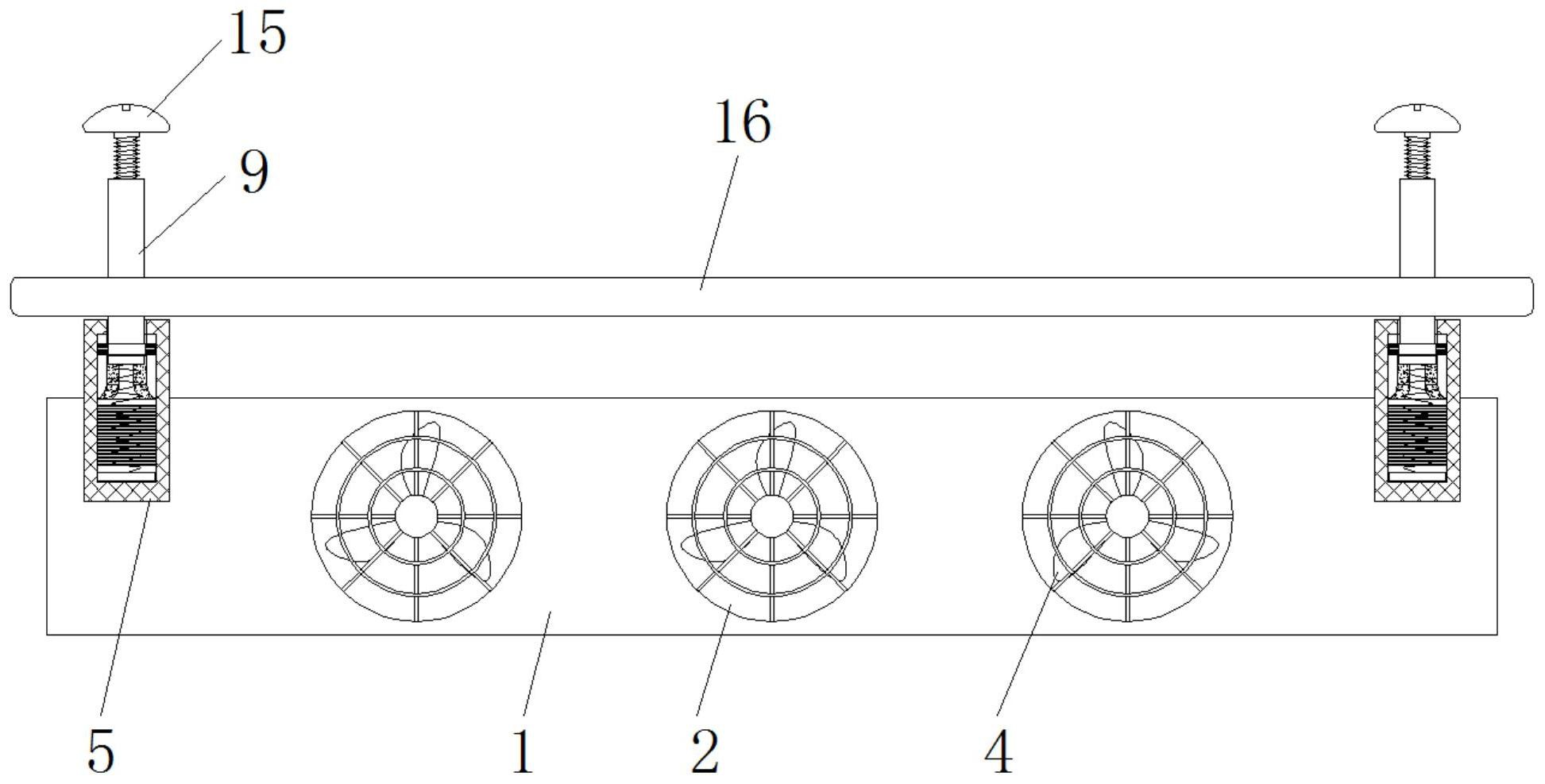

为实现以上目的，本发明通过以下技术方案予以实现：一种基于射吸排气的计算 机主板安装装置，包括底座、通孔、圆孔、风扇、固定柱、下转盘、弹簧、上转盘、定位柱、底板、 限位块、外螺纹、滑槽、内螺纹、螺钉、主板。 其中： 所述底座的内部开设有通孔，所述底座内部通孔的上方开设有圆孔，所述通孔的 前侧转动连接有风扇，所述底座的顶部高度安装有固定柱，所述固定柱内部的底端转动连 接有下转盘，所述下转盘的顶端通过弹簧固定连接有上转盘，所述固定柱的顶部滑动连接 有定位柱，所述定位柱的底端固定安装有底板，所述底板的外围固定安装有限位块，所述限 位块的外围开设有外螺纹，所述固定柱的内部开设有滑槽，所述固定柱底部的内壁开设有 内螺纹，所述定位柱的顶部螺纹连接有螺钉，所述固定柱的顶部放置有主板。 优选的，所述通孔的数量共有三个，均匀分布在底座的内部，且贯穿底座的前后两 侧，使得通孔内部的气流能够在底座的内部进行流动。 优选的，所述风扇位于通孔内部的前侧，前端固定安装有防护网，所述风扇的驱动 电机通过导线与底座顶端的温度传感器电连接，因此，当底座顶部上升至一定的温度后，能 够使电机带动风扇进行旋转。 3 CN 111571526 A 说　明　书 2/4 页 优选的，所述固定柱的数量共有四个，对称分布在底座顶部的四个拐角处，且所述 固定柱的直径大于主板上装配孔的直径，使得主板能够放置在固定柱上。 优选的，所述定位柱限位滑动连接在固定柱的顶部，且所述定位柱的直径小于主 板上装配孔的直径，使得主板上的装配孔能够套设在定位柱的外围。 优选的，单个所述底板的外围固定安装有四个限位块，均匀分布在底板的外围，且 限位滑动连接在滑槽的内部，因此，当限位块位于滑槽内时，能够对定位柱进行限位，使其 无法进行转动，但可以进行上下滑动。 优选的，所述滑槽为固定柱内壁向内延伸而成，且底部从下至上延伸长度逐渐增 大，所述滑槽的底部为向两侧展开的喇叭状，使得上转盘能够更好地落入固定柱顶部的中 央，同时也能够使底板外围的限位板能够更好地落入滑槽中。 本发明提供了一种基于射吸排气的计算机主板安装装置。具备以下有益效果： 1、该基于射吸排气的计算机主板安装装置，通过底座顶部固定柱，以及固定柱内 部定位柱的设计，能够先将主板先套设在定位柱的外围，来实现对于主板的稳定定位，在通 过螺钉的螺纹连接，以及旋入后向下按压定位柱后带动定位柱的螺纹连接，能够对不同厚 度的主板进行固定安装，进而实现了对于主板的先定位再固定，降低了主板的安装难度，提 高了安装效率。 2、该基于射吸排气的计算机主板安装装置，通过底座内部横向贯穿的通孔，以及 通孔内部前侧风扇的设计，能够使通孔的内部产生气流，并在射吸原理的作用下通过圆孔 对底座上方的热空气进行抽取，避免了气流直接吹向主板，能够更好地将热量带走，提高了 散热的效果。 附图说明 图1为本发明结构示意图； 图2为本发明固定柱和定位柱结构的剖视图； 图3为本发明图2中A处结构的放大图； 图4为本发明图2中A-A处结构的剖视图； 图5为本发明底座结构的俯视图。 图中：1、底座；2、通孔；3、圆孔；4、风扇；5、固定柱；6、下转盘；7、弹簧；8、上转盘；9、 定位柱；10、底板；11、限位块；12、外螺纹；13、滑槽；14、内螺纹；15、螺钉；16、主板。
