技术摘要：
本发明提供了一种高延性混凝土耗能填充墙框架结构及其施工方法，以解决普通填充墙框架结构承载能力不足、延性差和耗能能力低的问题。本发明的高延性混凝土耗能填充墙框架结构由框架柱、框架梁、柔性连接、填充墙和高延性混凝土面层组成；施工时，首先把柔性材料固定在  全部
背景技术：
填充墙框架结构是一种广泛应用的结构形式。在进行填充墙框架结构设计时，将 填充墙视为非结构构件，填充墙被当作竖向荷载作用在框架结构上，其对框架结构刚度的 贡献通过自振周期折减的方法来考虑，忽略填充墙与框架之间的相互作用。 在地震作用下，填充墙与框架变形能力不协调，填充墙阻碍框架变形，由于填充墙 刚度较大，承担了大部分水平地震作用。因填充墙强度较低，容易发生脆性破坏。历次震害 表明：框架梁、柱轻微损坏或基本完好，但填充墙破坏严重；尤其是作为逃生通道的楼梯间 隔墙倒塌最为严重。填充墙破坏或倒塌会造成严重的人员伤亡和财产损失。特别是中小学 校中的单跨结构，其抗侧刚度小，冗余度低，在强烈地震下更易倒塌。
技术实现要素：

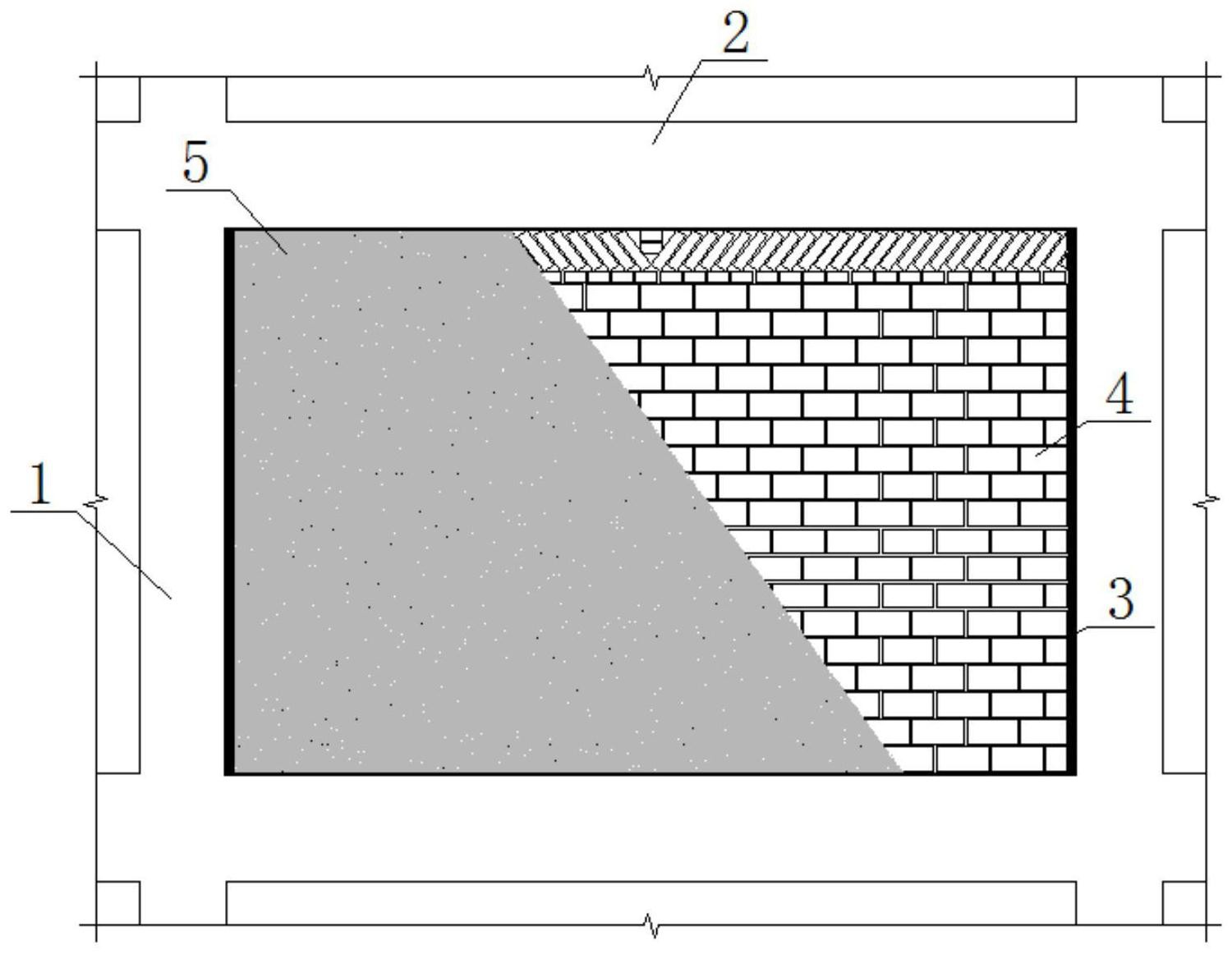

针对现有技术的缺陷或不足，本发明的目的在于提供一种高延性混凝土耗能填充 墙框架结构及其施工方法。 为此，本发明提供的高延性混凝土耗能填充墙框架结构包括框架柱、框架梁和位 于框架梁和框架柱之间的填充墙，所述框架柱与填充墙之间设有柔性连接层，所述填充墙 表面压抹有高延性混凝土面层。 可选的，所述高延性混凝土面层(5)厚度为10～30mm。 可选的，所述柔性连接层的厚度根据式(1)和(2)确定： t＝Δu/2                        (1) Δu＝θ×h                       (2) 式中：t为柔性材料厚度，单位：mm；Δu为填充墙未参与抵抗水平荷载作用时允许 框架产生的层间位移，单位：mm；θ为框架结构的层间位移角；h为计算楼层层高，单位：mm。 可选的，所述柔性连接层的厚度为5～30mm。 可选的，所述柔性连接层选用聚苯乙烯泡沫板、聚氨酯发泡剂或硅酮胶。 可选的，所述柔性连接层高度与填充墙高度相同，宽度为填充墙(4)  厚度加2倍高 延性混凝土面层(5)厚度。 上述高延性混凝土耗能填充墙框架结构的施工方法包括： 步骤一，进行框架柱和框架梁施工； 步骤二，把柔性连接层固定在框架柱(1)上； 步骤三，在柔性连接层之间砌筑填充墙(4)； 步骤四，在填充墙表面压抹高延性混凝土面层(5)。 本发明同时还提供了采用上述结构的建筑。本发明的高延性混凝土耗能填充墙框 3 CN 111576617 A 说　明　书 2/5 页 架结构主要适用于一般民用建筑(多层和高层钢筋混凝土框架填充墙结构房屋)，也可适用 于工业建筑。 本发明的有益效果： (1)本发明提供的高延性混凝土耗能填充墙框架结构应用在实际工程后，在受到 较低烈度地震作用时，仅框架主体承担水平地震力，高延性混凝土耗能填充墙基本不受力。 (2)当受到较高烈度地震作用时，本发明的高延性混凝土耗能填充墙与框架挤紧， 耗能填充墙被激活，耗能填充墙与框架共同发挥作用，显著提高承载力。 (3)在强烈地震作用下，本发明结构通过高延性混凝土耗能填充墙耗散外部输入 的能量，面层表仅有细密裂缝，震后无需修补或稍微修补即可继续使用。 综上，本发明的结构中在填充墙内外两侧表面压抹高延性混凝土面层，形成高延 性混凝土耗能填充墙，可有效避免填充墙局部压碎，减小填充墙对框架的约束效应，减轻了 填充墙和框架的损伤，显著提高框架填充墙的整体性与抗震性能，减少甚至免去强震后修 复的工作。并且，本发明中采用的高延性混凝土面层，不仅施工方便、构造简单、经济性好， 还不增加结构自重。 以下将结合附图对本发明做进一步详细说明。 附图说明 图1是本发明的高延性混凝土耗能填充墙框架结构的结构示意图； 图2是图1的断面示意图； 图3为试件IF、DIF和FDIF的尺寸与配筋示意图； 图4a为试件IF加载前示意图；图4b为试件DIF加载前示意图；图4c  为试件FDIF加 载前示意图； 图5a为试件IF的破坏形态示意图；图5b为试件DIF的破坏形态示意图；图5c为试件 FDIF的破坏形态示意图； 图6a为试件IF的滞回曲线图；图6b为试件DIF的滞回曲线图；图6c  为试件FDIF的 滞回曲线图； 图7为试件IF、DIF和FDIF的骨架曲线图； 图8为试件IF、DIF和FDIF的累积耗能曲线图。
