技术摘要：

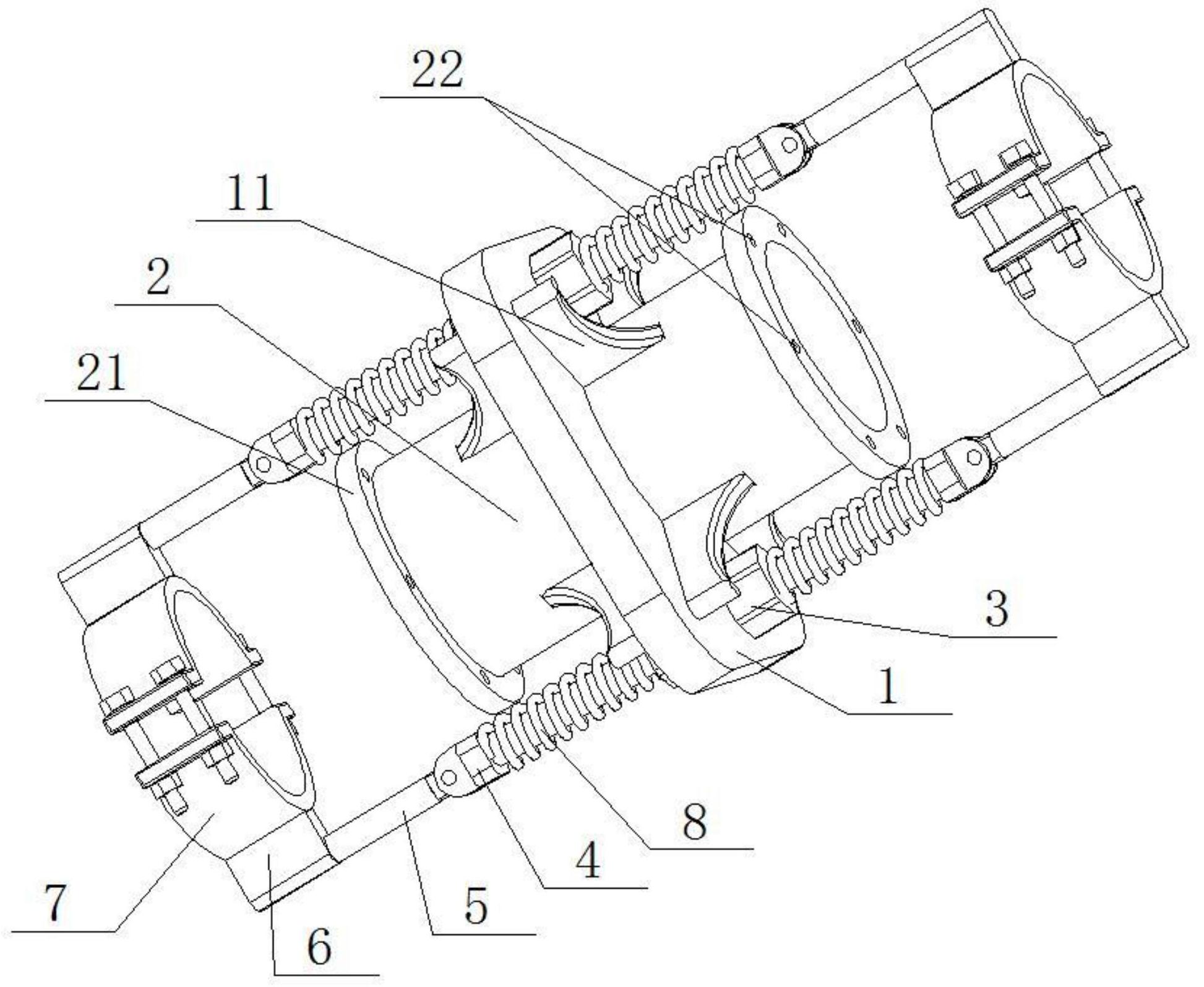

本发明公开了一种用于基坑的支撑头，涉及基坑支撑领域，包括支撑板和柔性连接机构；所述支撑板的两端分别固定有用于连接支撑杆件的支撑套管，所述支撑板对称设置有柔性连接机构；所述柔性连接机构包括双杆液压缸，所述双杆液压缸的缸体贯穿固定设置在所述支撑板上，所  全部
背景技术：
在大型项目中，不管是房建还是道路的施工，都会遇见基坑施工。基坑施工是一个 项目的基础，俗话说的“万丈高楼平地起”，基础没有打结实，后果不堪设想。基坑施工是一 个复杂而又漫长的过程，每一道工序都要认真、仔细的检查，反复的确认，直到合格为止，方 可进行下一步的施工。同时在深基坑或者软土地区的基坑开挖的时候，需要打桩支护，现有 的基坑支护中，基坑四周的土壤变形会挤压基坑支挡，很容易使支挡的杆件断裂，造成基坑 的坍塌，尤其是雨季的时候，很容易造成安全事故。
技术实现要素：
本发明的目的在于提供一种用于基坑的支撑头和支撑头使用方法，该支撑头具有 结构简单，方便连接杆件，同时该支撑头具有一定的柔性特性，能够减少杆件在支撑的时 候，发生断裂的概率，进而减少在基坑施工的时候发生事故。 本发明的目的是通过以下技术方案来实现的： 一种用于基坑的支撑头，包括支撑板和柔性连接机构；所述支撑板的两端分别固定有 用于连接支撑杆件的支撑套管，所述支撑板对称设置有柔性连接机构；所述柔性连接机构 包括双杆液压缸，所述双杆液压缸的缸体贯穿设置在所述支撑板上，且与所述支撑板固定 连接，所述双杆液压缸两端的液压杆的端部均固定有铰接座，所述铰接座的另一端均铰接 有支撑立杆，所述支撑立杆的另一端固定有立板，所述立板的一侧固定有用于连接支撑杆 件的环抱箍，所述双杆液压缸两端的液压杆均套设有形变弹簧，所述形变弹簧的一端与所 述双杆液压缸的缸体连接，所述形变弹簧的另一端与所述铰接座靠近支撑立杆的一端连 接。 优选地，所述支撑套管的外壁均布设有若干加强板，所述加强板的一侧均与所述 支撑套管的外壁固定，所述加强板一端均与所述支撑板固定。 优选地，所述支撑套管均呈空心状设置，且所述支撑套管的腔体用于穿设支撑杆 件。 优选地，所述支撑套管远离所述支撑板的一端均设有凸出的连接板，所述连接板 围绕所述支撑套管呈环状设置，且所述连接板的四周均布设有若干用于穿设螺栓的螺纹连 接孔。 优选地，所述环抱箍均呈圆弧状设置，且同一侧的两个所述环抱箍均通过螺纹可 拆卸连接。 一种用于基坑的支撑头的使用方法，包括步骤如下： S1：将两根用于支撑基坑的支撑杆件穿设在支撑套管内，且分别抵靠在支撑套管的内 壁底端，两根支撑杆件的另一端连接其他连接件； 3 CN 111549796 A 说　明　书 2/4 页 S2：两根支撑杆件在基坑施工的时候，会设计一个与连接板相适配的法兰盘，且法兰盘 固定在在支撑杆件的外壁，随后将法兰盘和连接板通过螺栓连接起来； S3：分别调节铰接在铰接座上的支撑立杆，使支撑套管内的支撑杆件置于同一侧通过 立板连接的两个环抱箍形成的腔体内； S4：将同一侧的两个环抱箍通过螺栓连接起来，将支撑杆件固定在两个环抱箍形成的 腔体内，进而在支撑杆件在受力发生挤压或者扭转的时候，柔性连接机构能够起到保护的 作用。 本发明的有益效果是： 1、该支撑头设置了支撑板和柔性连接机构，支撑板用于作为柔性连接机构的连接平 台，且支撑板的两端分别连接有支撑套管，用于连接支撑基坑的外部支撑杆件，一起共同来 支撑基坑，同时该柔性连接机构包括了双杆液压缸，双杆液压缸两端的液压杆的端部均固 定有铰接座，铰接座铰接有支撑立杆，而支撑立杆的另一端固定连接有立板，且立板连接有 环抱箍，同一侧的对称设置的柔性连接机构的环抱箍，将支撑杆件固定在两个环抱箍内，在 支撑杆件受到外力发生挤压变形或者扭转变形的时候，设置在双杆液压缸两端的液压杆上 的形变弹簧能够起到很好的柔性变形，保护支撑杆件，减少发生挤压或者剪切破坏，进而保 证基坑施工过程的安全。该支撑头具有结构简单，方便连接杆件，同时该支撑头具有一定的 柔性特性，能够减少杆件在支撑的时候，发生断裂的概率，进而减少在基坑施工的时候发生 事故。 2、支撑套管的外壁均布设有若干加强板，用于对支撑套管外部加强其受力，使其 更加稳定牢靠，受力更大；支撑套管均呈空心状设置，且支撑套管的腔体用于穿设支撑杆 件，对支撑杆件进行稳定限位；支撑套管远离支撑板的一端均设有凸出的连接板，且支撑套 管呈环状设置，目的在于与支撑杆件上固定设有的法兰盘通过螺栓活动拆卸连接，将同一 侧的支撑杆件再次稳定，以免发生松动；环抱箍均呈圆弧状设置，使同一侧的两根环抱箍能 够很好的与支撑杆件的形状相适配，以便于更好的将支撑杆件进行限位，且同一侧的两个 环抱箍均通过螺纹可拆卸连接，目的方便拆卸，且通过螺栓长度的不同适应不同直径的支 撑杆件，大大提高使用的环境。 3、基于该种支撑头所使用的方法，首先将两根用于支撑基坑的支撑杆件穿设在支 撑套管内，且分别抵靠在支撑套管的内壁底端，两根支撑杆件的另一端连接其他连接件；然 后将固定设置在支撑杆件外壁的法兰盘通过螺栓将连接板连接起来，对支撑杆件进一步的 稳定限位；随后再分别调节铰接在铰接座上的支撑立杆，使支撑套管内的支撑杆件置于同 一侧通过立板连接的两个环抱箍形成的腔体内，通过螺栓将柔性连接机构的环抱箍连接起 来，将支撑杆件夹持在同一侧的两个环抱箍形成的腔体内，进而在支撑杆件在受力发生挤 压或者扭转的时候，柔性连接机构能够起到保护的作用。该方法能够很快的将支撑头和支 撑杆件连接起来，节约时间，且使用该方法能够。 附图说明 图1为本发明一种用于基坑的支撑头的结构示意图； 图2为本发明一种用于基坑的支撑头的支撑板连接结构示意图； 图3为本发明一种用于基坑的支撑头的柔性连接机构示意图； 4 CN 111549796 A 说　明　书 3/4 页 图4为本发明一种用于基坑的支撑头的使用方法流程示意图； 图中，1-支撑板，2-支撑套管，3-双杆液压缸，4-铰接座，5-支撑立杆，6-立板，7-环抱 箍，8-形变弹簧，11-加强板，21-连接板，22-螺纹连接孔。
