技术摘要：
本发明公开了一种餐厨垃圾、生活污水及医疗废水综合收集处理装置及方法，包括收集组件、输送组件及处理组件；收集组件包括收集箱及收集管路，收集管路用于将餐厨垃圾、生活污水及医疗废水排放至收集箱中，输送组件与收集箱及处理组件相连，用于将收集箱收集的餐厨垃圾  全部
背景技术：
现有技术中，在海上长期航行及执行任务的舰船，在航行的过程中，在船上作业的 船员每天都会产生大量的餐厨垃圾、生活污水(黑水和灰水，船员排泄物俗称黑水，洗涤用 水俗称灰水)及医疗废水等废弃物及废水，这些废弃物及废水通常不能直接排放至海中，否 则会对水质造成污染，因此，船员产生的餐厨垃圾、生活污水及医疗废水必须经过相应的处 理后才能够排放，而现阶段，缺少一种可以对餐厨垃圾、生活污水及医疗废水综合收集、集 成处理装置来对上述废弃物及医疗垃圾进行综合处理。
技术实现要素：

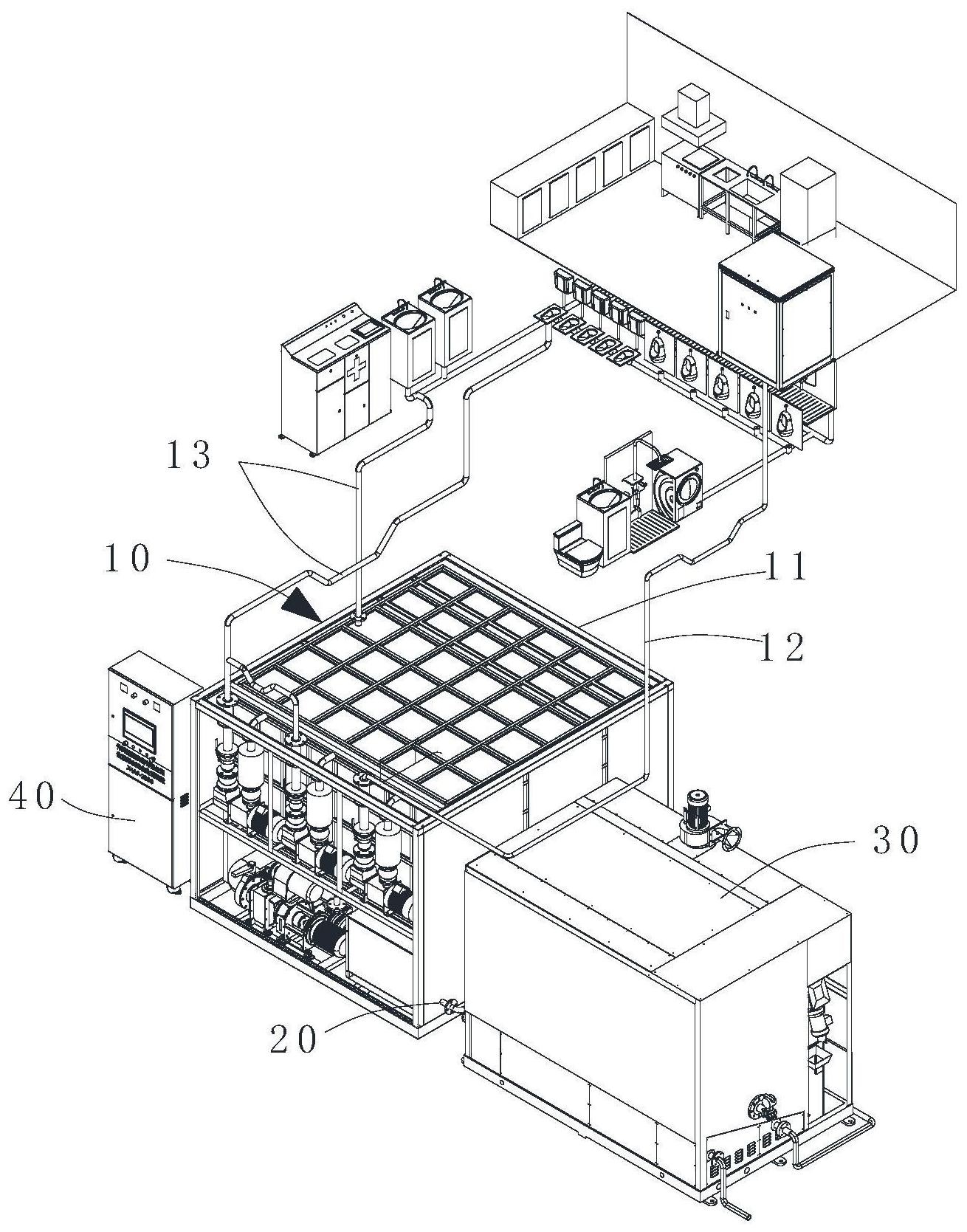

本发明旨在至少在一定程度上解决相关技术中的技术问题之一。 为此，本发明的一个目的在于提出一种餐厨垃圾、生活污水及医疗废水综合收集 处理装置。 为实现上述目的，一方面，根据本发明实施例的餐厨垃圾、生活污水及医疗废水综 合收集、集成处理装置，包括收集组件、输送组件及处理组件； 所述收集组件包括收集箱及收集管路，所述收集管路包括第一收集管路、第二收 集管路及第三收集管路，所述第一收集管路一端与厨房排污口相连，另一端与所述收集箱 相连，用于将餐厨垃圾排放至所述收集箱，所述第二收集管路一端与卫生间排污口相连，另 一端与所述收集箱相连，用于将生活污水排放至所述收集箱，所述第三收集管路一端与医 疗室排污口相连，另一端与所述收集箱相连，用于将医疗废水排放至所述收集箱； 所述输送组件与所述收集箱及所述处理组件相连，用于将所述收集箱收集的餐厨 垃圾、生活污水及医疗废水输送至所述处理组件，所述处理组件用于对所述输送组件输送 的所述餐厨垃圾、生活污水及医疗废水进行电化学处理并排放。 根据本发明实施例提供的医疗废水餐厨垃圾、生活污水及医疗废水综合收集、集 成处理装置，集餐厨垃圾、生活污水及医疗废水的收集与处理一体，从而方便船员对船舶餐 厨垃圾、生活废水和医疗废水一体化综合性收集及处理，极大的减轻船员的工作负担，也可 减小船舶垃圾、污水对环境的污染。 另外，根据本发明上述实施例的医疗废水餐厨垃圾、生活污水及医疗废水综合收 集、集成处理装置还可以具有如下附加的技术特征： 根据本发明的一个实施例中，还包括主控中心，所述主控中心与所述输送组件及 所述处理组件信号连接，用于当所述收集箱内收集的餐厨垃圾、生活污水及医疗废水达到 预定量时控制开启所述输送组件及所述处理组件，以通过所述输送组件将所述收集箱内的 餐厨垃圾、生活污水及医疗废水输送至所述处理组件内，并通过所述处理组件对所述餐厨 4 CN 111573912 A 说　明　书 2/6 页 垃圾、生活污水及医疗废水进行处理。 根据本发明的一个实施例中，还包括破碎研磨组件及固液混合组件； 所述破碎研磨组件设置于所述机箱内，用于将收集的餐厨垃圾破碎研磨； 所述固液混合组件用于混合所述餐厨垃圾、生活污水及医疗废水。 根据本发明的一个实施例中，所述输送组件包括液位检测器及输送泵； 所述液位检测器设置于所述收集箱内，且与所述主控中心信号连接，用于检测收 集箱内的收集的餐厨垃圾、生活污水及医疗废水混合液的液位； 所述输送泵与所述主控中心信号连接； 当所述液位检测器检测到收集箱内的餐厨垃圾、生活污水及医疗废水混合液达到 预设液位时，所述主控中心即控制开启所述输送泵。 根据本发明的一个实施例中，所述处理组件包括： 多级循环电化学处理系统，所述多级循环电化学处理系统用于将餐厨垃圾、生活 污水及医疗废水混合液进行无害化降解沉淀； 排放系统，所述排放系统与所述多级循环电化学处理系统相连，用于排放经多级 循环电化学处理系统处理后的混合液。 根据本发明的一个实施例中，所述多级循环电化学处理系统包括： 用于对餐厨垃圾、生活污水及医疗废水混合液进行消毒的海水电解系统； 与海水电解系统相连的絮凝系统，所述絮凝系统用于对餐厨垃圾、生活污水及医 疗废水混合液进行化学凝聚，以形成团状的沉淀物； 与絮凝系统相连的沉淀系统，所述沉淀系统用于对沉淀物进行物理沉积，以利于 排放系统排放。 根据本发明的一个实施例中，还包括曝气系统，所述曝气系统设置于所述收集箱 内，用于使餐厨垃圾、生活污水及医疗废水混合液获得足够的溶解氧。 根据本发明的一个实施例中，还包括清洗系统，所述清洗系统用于清洗消除破碎 研磨组件中残留的餐厨垃圾，所述清洗系统与破碎研磨组件通过连接管道相连。 另一方面，本发明的另一个目的在于提出一种基于上述餐厨垃圾、生活污水及医 疗废水综合收集、集成处理的方法，包括以下步骤： 步骤1，餐厨垃圾、生活污水及医疗废水收集，将餐厨垃圾、生活污水及医疗废水排 放至收集箱内； 步骤2，餐厨垃圾破碎研磨，利用破碎研磨组件对排放至收集箱内的餐厨垃圾进行 破碎研磨； 步骤3，固液混合，通过固液混合组件将破碎研磨后的餐厨垃圾、生活污水及医疗 废水进行固液混合； 步骤4，餐厨垃圾、生活污水及医疗废水混合液输送，利用输送组件将混合后的餐 厨垃圾、生活污水及医疗废水输送至处理组件； 步骤5，消毒絮凝沉淀，将混合液通过多级循环电化学处理系统进行消毒，絮凝，沉 淀、固液分离； 步骤6，污水排放。。 优选的，还包括清洗步骤，所述清洗步骤对步骤2破碎研磨组件清洗并消除其中的 5 CN 111573912 A 说　明　书 3/6 页 残留餐厨垃圾，以使残留的餐厨垃圾通过管路进入固液混合组件中。 本发明的有益效果是：通过对餐厨垃圾的破碎研磨，得到较小的固体颗粒物进而 与生活污水和医疗废水固液混合，通过对混合污水电解处理，对混合液进行灭菌消毒，通过 对混合液电絮凝处理，使固体颗粒物沉淀而固液分离，以便于环保排放。 附图说明 图1是本发明实施例结构示意图； 图2是本发明实施例电路原理图； 图3是本发明实施例流程图。 附图标记： 收集组件10； 收集箱11； 破碎研磨组件111； 固液混合组件112； 曝气系统113； 清洗系统114； 第一收集管路12； 第二收集管路13； 输送组件20； 液位检测器21； 输送泵22； 处理组件30； 多级循环电化学处理系统31； 海水电解系统311； 絮凝系统312； 沉淀系统313； 排放系统32； 主控中心40。 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
