技术摘要：
本发明一种水利管道用组合式多层过滤芯公开了一种能够在过滤网发生堵塞后，将滤网移出水路通道，避免水路出现断路的过滤芯，其特征在于多个收置管的一端和连接管相连接，且相连通，所述连接管为方管，所述连接管的两端为圆口，所述收置管的宽度和连接管的宽度相等，所  全部
背景技术：
在水利管道输送过程中，由于水质内含有一定量的微小颗粒杂质，为了保证管道 在长时间使用过程中不被堵塞，通常会在输水管道内设置过滤结构以此来过滤水质杂质避 免管道产生堵塞现象，但是现有水利管道使用的过滤结构大多采用设置过滤网的形式，由 于过滤网的网孔密而小，在使用一段时间后过滤网容易被微小颗粒堵塞，从而造成管道内 水路的堵塞断路，需要及时进行清理维修更换，较为不便。 公告号CN107477279A公开了一种过滤管道，包括主管道、过滤芯管，所述主道一端 内壁设有内螺纹，所述过滤芯管为中空腔体，其一端焊接有法兰盘，另一端为圆柱体，所述 法兰盘直径大于圆柱体的直径，所述圆柱体外壁设有外螺纹，所述主管道与过滤芯管螺纹 连接，所述法兰盘焊接端与主管道一端接触，所述圆柱体腔体远离法兰盘一端设有环形凹 槽，所述环形凹槽内填充有过滤层，该装置其过滤芯内过滤网在堵塞后容易造成水路的断 路，需要人员及时进行更换清理。 公告号CN106587413A公开了一种过滤废水的管道，包括过滤网、活性炭、后置活性 炭、反渗透膜、配合环套、过滤棉和固定块，所述固定块为圆环形固定块，所述固定块置于管 道内且固定块的外环面与管道内壁固定连接，所述过滤网置于固定块上并覆盖整个固定 块，所述过滤网上还设有一固定块，两个固定块使过滤网固定更紧密，所述配合环套置于管 道内，所述配合环套的外表面与管道内壁固定；所述配合环套两端设有向轴心的凸起，所述 配合环套内壁依次设有过滤棉、活性炭、反渗透膜和后置活性炭依次覆盖配合环套并置于 配合环套内，该管道其过滤结构在发生堵塞后，无法有效进行自清理，从而很容易导致管路 整体的堵塞。
技术实现要素：

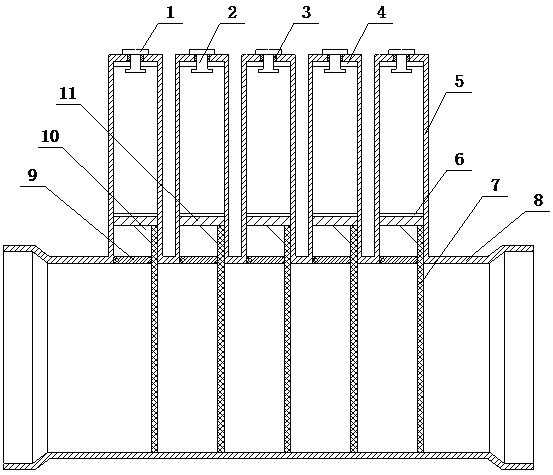

为了改善上述情况，本发明一种水利管道用组合式多层过滤芯提供了一种能够在 过滤网发生堵塞后，将滤网移出水路通道，避免水路出现断路的过滤芯。 本发明一种水利管道用组合式多层过滤芯是这样实现的：本发明一种水利管道用 组合式多层过滤芯由挡帽、滑柱、密封塞、磁块、收置管、金属片、滤网、连接管、封盖、加强板 和浮块组成，多个收置管的一端和连接管相连接，且相连通，所述连接管为方管，所述连接 管的两端为圆口，所述收置管的宽度和连接管的宽度相等，所述收置管和连接管为可拆卸 连接，封盖通过铰接轴铰接置于收置管的一端内，所述铰接轴上置有扭转弹簧，浮块置于收 置管内，且靠近收置管的一端，滤网的的一端和连接板相连接，所述滤网的另一端穿出收置 管置于连接管内，且和连接管的底部相贴合，所述滤网和浮块之间置有加强板，金属片置于 3 CN 111569508 A 说　明　书 2/3 页 浮块上，滑柱套置于收置管的另一端上，所述滑柱的一端置有限位板，磁块套置于滑柱上， 且位于收置管的另一端和限位板之间，所述滑柱和收置管之间置有密封塞，挡帽置于滑柱 的另一端上，所述滑柱上置有荧光条； 进一步的，所述收置管和连接管之间置有夹角，所述滤网和连接管置有夹角，且夹角为 锐角。 有益效果。 一、能够在过滤网发生堵塞后，将滤网移出水路通道，从而避免水路出现断路的情 况。 二、安装使用简单方便。 三、能够便于拆卸，方便多组过滤网通通堵塞失效后的更换。 附图说明 图1本发明一种水利管道用组合式多层过滤芯的结构示意图。 图2本发明一种水利管道用组合式多层过滤芯实施例2的结构示意图。 附图中 其中为：挡帽（1），滑柱（2），密封塞（3），磁块（4），收置管（5），金属片（6），滤网（7），连接 管（8），封盖（9），加强板（10），浮块（11）。
