技术摘要：

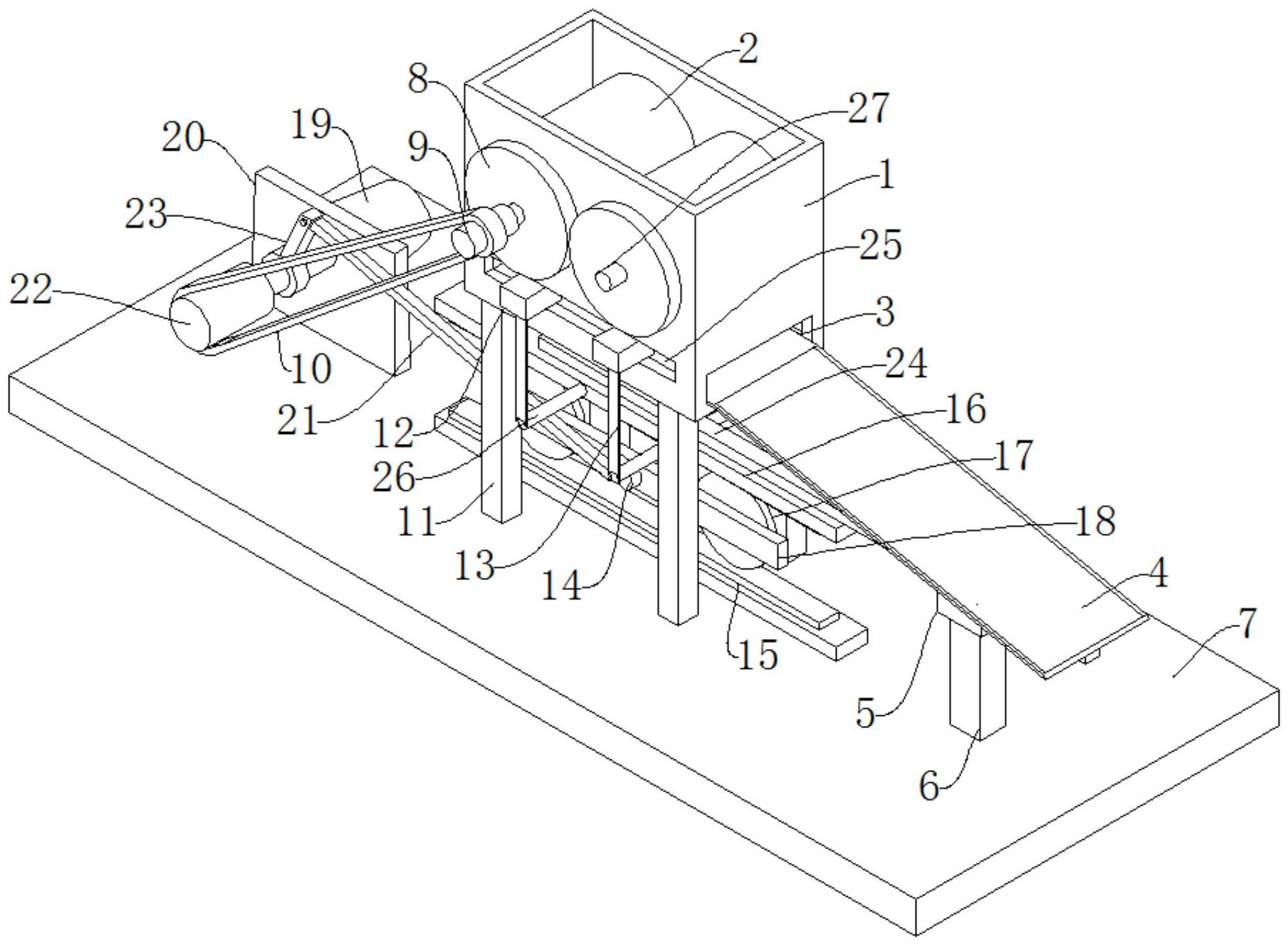

本发明涉及药物加工技术领域，尤其是一种化学药物研磨装置，包括底座以及箱体，所述箱体的地步通过多个均匀安装的支撑柱固定在底座的中部上方，所述箱体的一侧下端开设有贯穿箱体的卸料孔，所述箱体的内侧上端设置有研磨机构，所述底座的上端一侧固定焊接有机架，所述  全部
背景技术：
我们将从天然矿物、动植物中提取的有效成分，以及经过化学合成或生物合成而 制得的药物，统称为化学药物； 现有市场上的化学药品在放入一体式设计的研磨机中后实现研磨，研磨后的粉末 通过粉末自身的重力实现移动，同时研磨机的地步采用倾斜式的设置，便于粉末的滑动，但 是粉末的颗粒较小，同时粉末颗粒之间相互接触，增加了摩擦阻力，而此时的摩擦阻力使得 这些粉末无法完全通过自身的重力实现滑落，因此无法将充分研磨后的粉末状药物完全排 出卸料孔，致使部分药瓶残留在装置的内侧，后期在清理时，装置内部的边角处药品粉末很 难实现完全排出，不仅加大了清理的难度，同时对下次不同药品实现研磨时，出现不同药品 混合，降低药品纯度的问题。
技术实现要素：
本发明的目的是为了解决现有技术中存在无法将充分研磨后的粉末状药物完全 排出卸料孔的缺点，而提出的一种化学药物研磨装置。 为了实现上述目的，本发明采用了如下技术方案： 设计一种化学药物研磨装置，包括底座以及箱体，所述箱体的地步通过多个均匀 安装的支撑柱固定在底座的中部上方，所述箱体的一侧下端开设有贯穿箱体的卸料孔，所 述箱体的内侧上端设置有研磨机构，所述底座的上端一侧固定焊接有机架，所述机架的一 侧通过螺栓固定连接有步进电机，所述步进电机的输出轴贯穿机架并延伸至机架的另一 侧，所述步进电机的输出轴末端与研磨机构之间设置有传动结构，所述步进电机的输出轴 外侧中部与底座上端之间设置有连杆机构，所述箱体内侧下端与底座之间还设置有推料机 构，所述推料机构位于底座的上端中部，且推料机构与多个支撑柱之间相互不接触，所述连 杆机构与推料机构相连接。 优选的，所述研磨机构包括转动设置在箱体内部上端的两个转轴，两个所述转轴 的外侧均固定有研磨轮，且两个研磨轮处于同一水平高度上，两个所述研磨轮之间设置有 缝隙，且研磨轮与箱体内侧之间均间隙配合，所述箱体外侧的转轴末端均固定安装有齿轮 盘，两个所述齿轮盘之间相互啮合。 优选的，所述传动机构包括固定安装在步进电机的输出轴末端的主动轮以及安装 在其中一个转轴末端的从动轮，所述从动轮位于靠近主动轮一侧的转轴上，所述从动轮与 主动轮之间套设有传动带，且传动带处于紧绷的状态。 优选的，所述推料机构包括下齿条板以及上齿条板，且下齿条板固定安装在底座 的上端中部，所述上齿条板与下齿条板之间相互平行，且上齿条板的尺寸与下齿条板的尺 寸相互匹配，所述下齿条板与上齿条板之间转动设置有两个齿轮，两个所述齿轮与下齿条 4 CN 111569997 A 说　明　书 2/5 页 板以及上齿条板之间均相互啮合，两个所述齿轮一侧中部之间水平连接有连接板，所述箱 体的两侧下端均开设有贯穿箱体的方形孔，所述方形孔的内侧均滑动设置有连接块，所述 连接块与方形孔间隙配合，多个所述连接块之间连接有推料块，所述推料块的宽度与箱体 内侧下端的宽度相同，所述推料块的长度为箱体内侧下端长度的四分之三，所述推料块的 上端为倾斜设置，且推料块上端的最低点位于靠近卸料孔的一侧，所述上齿条板的两侧上 端均水平焊接有圆杆，远离所述上齿条板的圆杆一端竖直焊接有直板，且直板的上端焊接 在连接块的下端一侧。 优选的，所述上齿条板的上端中部水平焊接有方形杆，所述方形杆的一端与底座 之间设置有支撑机构。 优选的，所述支撑机构包括固定安装在底座上端一侧的支柱，且支柱与机架位于 底座的上端两侧，所述支柱的上端固定焊接有方形管，且方形杆的一端贯穿方形管并延伸 至方形管的外部另一侧。 优选的，所述连杆机构包括固定安装在连接板一侧中部的柱体以及固定安装在步 进电机的输出轴外侧中部第二连杆，所述柱体上铰接有第一连杆，所述第一连杆的一端与 第二连杆的一端通过铰接柱相连接，所述第一连杆与第二连杆处于同一竖直平面内，且第 一连杆的长度大于第二连杆的长度。 优选的，所述箱体的一侧下端倾斜焊接有连接板，所述连接板的上端高度与卸料 孔的下端高度处于同一水平高度上。 本发明提出的一种化学药物研磨装置，有益效果在于：该化学药物研磨装置通过 开启步进电机，使得电机的输出轴通过传动带将动力传递至两个尺寸相同设置的研磨轮上 实现对药物的粉碎以及研磨，同时步进电机上连接的第二连杆转动后，会推动第一连杆的 一端实现水平直线的运动，第一连杆带动连接板实现运动，致使连接板上连接的两个齿轮 在下齿条板与上齿条板之间实现滚动，同时上齿条板能够在直板以及连接块的协助下，对 箱体内部的推料块实现循环往复的直线运动，将物料从卸料孔推出，避免出现物料积聚在 箱体的内部而无法排出收集的问题。 附图说明 图1为本发明提出的一种化学药物研磨装置的右侧的结构立体图。 图2为本发明提出的一种化学药物研磨装置的左侧的结构立体图。 图3为本发明提出的一种化学药物研磨装置的结构正视图。 图4为本发明提出的一种化学药物研磨装置的箱体内部结构剖视图。 图中：箱体1、研磨轮2、卸料孔3、连接板4、方形管5、支柱6、底座7、齿轮盘8、从动轮 9、传动带10、支撑柱11、连接块12、直板13、柱体14、下齿条板15、上齿条板16、齿轮17、连接 板18、步进电机19、机架20、第一连杆21、主动轮22、第二连杆23、方形杆24、方形孔25、圆杆 26、转轴27、推料块28。
