技术摘要：
本发明提供了一种显示面板及显示装置，显示面板包括基板；第一挡墙，设于基板表面；第一无机层，设于基板的表面上，且覆盖第一挡墙的外表面；有机层，设于第一无机层远离基板一侧，有机层的一侧面与第一挡墙的侧面相切；以及第二无机层，设于有机层和第一无机层的表面  全部
背景技术：
有机发光二极体显示屏(AMLOED)因为低功耗、高对比度和超薄设计已经大量导入 手机、平板电脑等便携装置，目前常用于搭配AMOLED的触控技术以外挂式触控技术最为简 单常见。该技术是在透明薄膜基板上制作触控传感器，然后通过贴合方式将触控传感器和 AMOLED显示器组合到一起，构成触控显示模组。 为了有效降低触控显示模组厚度，出现了直接将触控传感器制作在AMOLED封装层 表面的技术，这通常被称作On-Cell触控，但是由于AMOLED显示屏结构的复杂性，这种触控 结构在产品设计上存在一定的困难和良率风险。
技术实现要素：

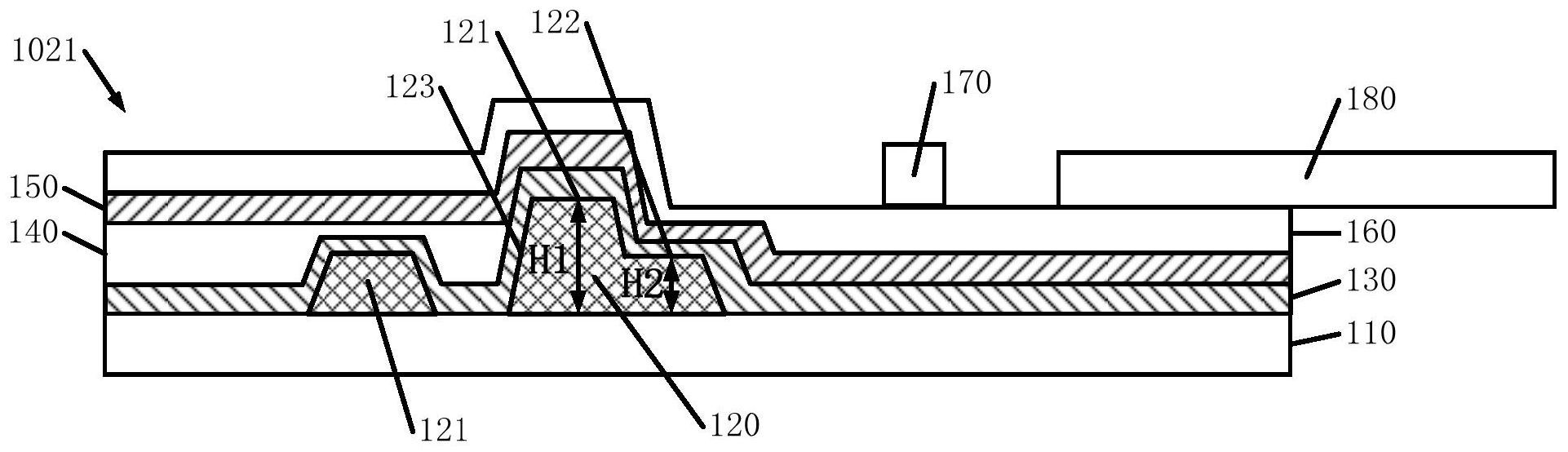

本发明提供了一种显示面板及显示装置，用以解决现有技术中触控信号线穿过封 装层时容易断裂的技术问题。 解决上述技术问题的技术方案是：本发明提供了一种显示面板，包括基板；第一挡 墙，设于所述基板一表面；第一无机层，设于所述基板的所述表面上，且覆盖所述第一挡墙 的外表面；有机层，设于所述第一无机层远离所述基板一侧，所述有机层的一侧面与所述第 一挡墙的侧面相切；以及第二无机层，设于所述有机层和所述第一无机层的表面。 进一步的，显示面板还包括第二挡墙，设于所述第一挡墙靠近所述有机层一侧，设 于所述第一无机层和所述基板之间，所述第一挡墙和所述第二挡墙具有高度差，且所述高 度差为正值。 进一步的，显示面板还包括触控信号线，设于所述第二无机层远离所述第一无机 层的表面。 进一步的，显示面板还包括驱动芯片，设于所述触控信号线远离所述第二无机层 的表面，且位于所述第一挡墙远离所述有机层一侧；柔性电路板，设于所述触控信号线远离 所述第二无机层的表面，且位于所述驱动芯片远离所述第一挡墙一侧。 进一步的，显示面板还包括若干第一触控电极，阵列分布于所述基板上；以及若干 第二触控电极，阵列分布于所述基板上，所述第二触控电极和所述第一触控电极在行方向、 列方向上间隔排布；所述触控信号线包括若干第一触控信号线，每一第一触控信号线的一 端连接至对应的第一触控电极，另一端延伸至所述第一挡墙远离所述有机层一侧；以及若 干第二触控信号线，每一第二触控信号线的一端连接至对应的第二触控电极，另一端延伸 至所述第一挡墙远离所述有机层一侧。 进一步的，所述第一挡墙包括第一顶面；以及第二顶面，与所述第一顶面平行，且 设于所述第一顶面远离所述第二挡墙一侧；其中，所述第二顶面距离所述基板一表面的最 短距离为H1，所述第一顶面距离所述表面的最短距离为H2，H1与H2的比为1:4～2:3。 4 CN 111584556 A 说　明　书 2/5 页 进一步的，所述第一挡墙还包括第一侧面，所述第一侧面连接所述第一顶面和所 述基板的一表面，所述第一侧面与所述表面之间具有一夹角。 进一步的，所述夹角不超过50°。 进一步的，所述第一挡墙和所述第二挡墙的材料包括负性光刻胶材料。 本发明还提供了一种显示装置，包括所述显示面板。 有益效果 本发明的有益效果在于，本发明的一种显示面板及显示装置，在显示面板的封装 区制备挡墙，通过挡墙的坡度实现减薄有机层的目的，减小了有机层断裂的风险，将有机层 阻隔在挡墙的一侧，确保封装区封装效果的同时，避免了由于有机层断裂造成了触控线路 接触不良的问题，提升了显示面板的使用寿命，挡墙采用缓降台阶设计，提高了触控信号线 的平坦性，方便触控信号线的制备，提升触控信号线传输信号的稳定性，提高了显示面板的 良品率。 附图说明 下面结合附图，通过对本申请的
