技术摘要：

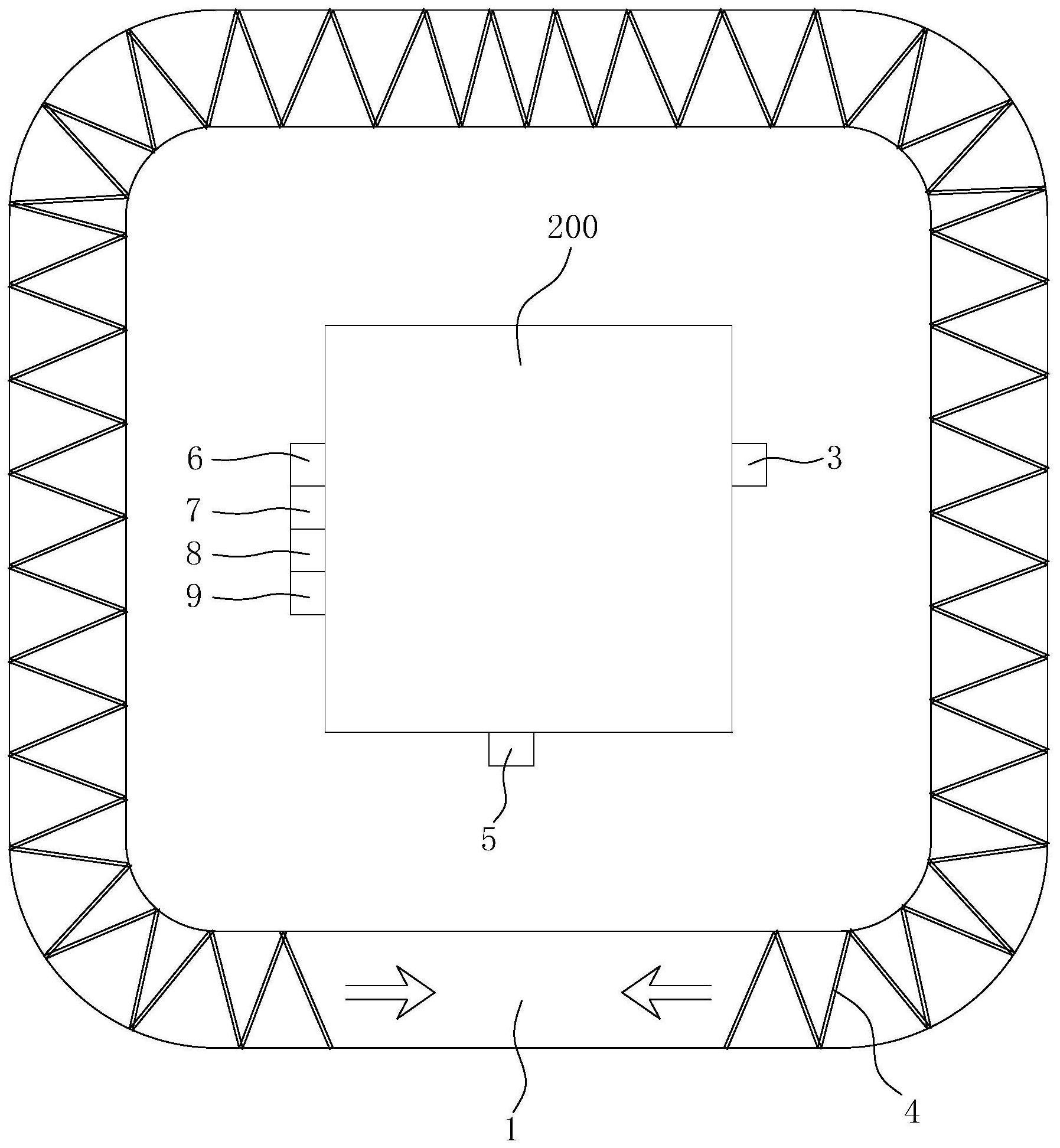

本发明涉及变压器维护技术领域，具体公开一种隔音装置及隔音方法，应用于变压器。本发明的隔音装置包括围绕变压器的导轨，与导轨活动连接的驱动组件，设置在变压器上的声音传感器，以及设置在驱动组件上的隔音组件，隔音组件上设置有吸音材料，声音传感器与驱动组件通  全部
背景技术：
变压器通常在外表设置一外壳，在外壳内安放铁芯和绕组来形成变压操作，一般 不具有降噪结构。运行过程时，变压器内部会产生噪音，影响周边居民的正常生活，在某个 变压器需要检修时，其他工作的变压器发出的噪声也容易干扰检修人员。 为了降低变压器对周边环境的噪声影响，通常是在变压器周围设置多面隔音墙， 一般是设置三面墙围绕变压器。但由于缺少一面墙，噪声能够从缺口处继续散发到四周，导 致隔音效果不好。而设置四面墙时虽然隔音效果更好，但不便于检修人员进入墙内对变压 器进行检修。
技术实现要素：
本发明实施例的一个目的在于，提供一种隔音装置，其隔音效果好，检修便利。 本发明实施例的另一个目的在于，提供一种隔音方法，其隔音效果好，检修效率 高。 为达此目的，本发明实施例采用以下技术方案： 第一方面，提供一种隔音装置，应用于变压器，包括围绕所述变压器的导轨，与所 述导轨活动连接的驱动组件，设置在所述变压器上的声音传感器，以及设置在所述驱动组 件上的隔音组件，所述隔音组件上设置有吸音材料，所述声音传感器与所述驱动组件通信 连接，所述声音传感器用于检测所述变压器表面处噪声的分贝值，在所述分贝值大于或等 于预设分贝阈值时，所述驱动组件驱动所述隔音组件沿所述导轨的轨迹移动，以使所述隔 音组件阻隔所述变压器所产生的噪音。 作为隔音装置的一种优选方案，所述隔音组件包括多个铰接的隔音板，所述吸音 材料设置在所述隔音板上，每个所述隔音板能够在铰接点处相对转动，以使所述隔音组件 伸展或折叠。 作为隔音装置的一种优选方案，所述驱动组件包括控制器，以及一端固接所述隔 音组件，另一端与所述导轨活动连接的驱动轮，所述驱动轮和所述声音传感器与所述控制 器通信连接，以使所述控制器在所述分贝值大于或等于预设分贝阈值时控制所述驱动轮沿 所述导轨的轨迹移动。 作为隔音装置的一种优选方案，还包括设置在所述变压器上的温度传感器，所述 温度传感器与所述控制器通信连接，所述温度传感器用于检测所述变压器表面的温度值， 在所述温度值大于或等于预设温度阈值时，所述控制器控制所述驱动轮沿所述导轨的轨迹 移动。 作为隔音装置的一种优选方案，还包括设置在所述变压器上的时钟模块和时刻检 测模块，所述时钟模块和所述时刻检测模块与所述控制器通信连接，所述时刻检测模块用 4 CN 111554491 A 说　明　书 2/6 页 于获取所述时钟模块的当前时刻，在当前时刻到达预设时间范围时，所述控制器控制所述 驱动轮沿所述导轨的轨迹移动。 作为隔音装置的一种优选方案，还包括设置在所述变压器上的定位模块和无线通 信模块，所述定位模块和所述无线通信模块与所述控制器通信连接，所述定位模块用于获 取当前时区，所述无线通信模块用于与互联网通信而获取实时时刻并更正所述当前时刻。 第二方面，提供一种应用上述隔音装置的隔音方法，包括： 获取所述变压器表面处噪声的分贝值； 在所述分贝值大于或等于预设分贝阈值时，通过所述驱动组件驱动所述隔音组件 沿所述导轨的轨迹移动，以使所述隔音组件阻隔所述变压器所产生的噪音。 作为隔音装置的一种优选方案，还包括： 获取所述变压器表面的温度值； 在所述温度值大于或等于预设温度阈值时，通过所述驱动组件驱动所述隔音组件 沿所述导轨的轨迹移动，以使所述隔音组件阻隔所述变压器所产生的噪音。 作为隔音装置的一种优选方案，还包括： 获取当前时刻； 在所述当前时刻到达预设时间范围时，通过所述驱动组件驱动所述隔音组件沿所 述导轨的轨迹移动，以使所述隔音组件阻隔所述变压器所产生的噪音。 作为隔音装置的一种优选方案，获取当前时刻的同时，所述方法还包括： 获取当前时区和实时时刻； 在当前时刻和实时时刻不等时，将实时时刻替换为当前时刻。 本发明实施例的有益效果为： 通过围绕变压器的导轨，与导轨活动连接的驱动组件，设置在变压器上的声音传 感器，以及设置在驱动组件上的隔音组件来形成隔音装置。隔音组件上设置有吸音材料，当 变压器的噪声声波辐射到隔音组件上后能够被吸音材料吸收而减缓噪声大小。声音传感器 与驱动组件通信连接，声音传感器能够检测变压器表面处的噪声分贝值，在分贝值大于或 等于预设分贝阈值时，驱动组件驱动隔音组件沿导轨的轨迹移动，由于导轨的轨迹围绕变 压器，使得隔音组件能够被驱动组件驱动而逐步围绕变压器，从而通过隔音组件上的吸音 材料吸收噪声声波而阻隔变压器所产生的噪声。本发明实施例的隔音装置在噪声大时才围 绕变压器，在噪声不大或者检修停机时检修人员能够进入隔音装置内对变压器操作，因此， 本发明实施例的隔音装置隔音效果好，检修便利。 附图说明 下面根据附图和实施例对本发明作进一步详细说明。 图1为本发明一实施例提供的隔音装置的结构示意图。 图2为本发明另一实施例提供的隔音装置的局部结构示意图。 图3为本发明一实施例提供的隔音方法的流程图。 图4为本发明另一实施例提供的隔音方法的流程图。 图中： 1、导轨；2、驱动组件；21、控制器；22、驱动轮；3、声音传感器；4、隔音组件；41、隔音 5 CN 111554491 A 说　明　书 3/6 页 板；5、温度传感器；6、时钟模块；7、时刻检测模块；8、定位模块；9、无线通信模块；200、变压 器。
