技术摘要：
本发明公开了一种秸秆捆烧灰渣综合利用系统及方法，属于秸秆综合利用领域，以解决现有秸秆灰渣利用中成本较高易造成环境污染的问题。该系统包括秸秆捆烧供暖设备、烟气净化装置；烟气净化装置包括旋风除尘器、灰渣溶液池、烟气净化箱、灰渣溶液处理装置，灰渣溶液池的  全部
背景技术：
随着全球工业化的快速发展，对能源的需求越来越大，环境以及能源危机等问题 的日益加剧，促使人们寻找新的能源，以减少开采和使用化石能源所带来各种问题。我国作 为一个农业大国，每年秸秆产量大，在绿色可持续发展的指导理念下，提出将秸秆资源进行 能源化处理。其中，秸秆打捆燃烧作为其中的一种利用方式，燃烧后的秸秆灰渣中含有较多 的K、P、Si等元素，同时还含有一部分未完全燃烧的炭。若直接废弃处理将会造成较大的资 源浪费。 目前所存在的秸秆灰渣利用方法中，主要分为三类：制备建筑材料、作为吸附剂净 化废水、做含P、K元素的肥料。其中制备建筑材料将使土壤中的营养成分通过秸秆灰渣进行 转移，容易造成土壤肥力的退化。制作吸附剂和K、P肥料时，整个提取过程复杂并且使用较 多的化学试剂，其成本较高易造成环境污染。同时，由于秸秆灰渣由炉膛中清出时，其温度 较高甚至有余烬，对灰渣的利用往往要待其冷却后才可进行。
技术实现要素：

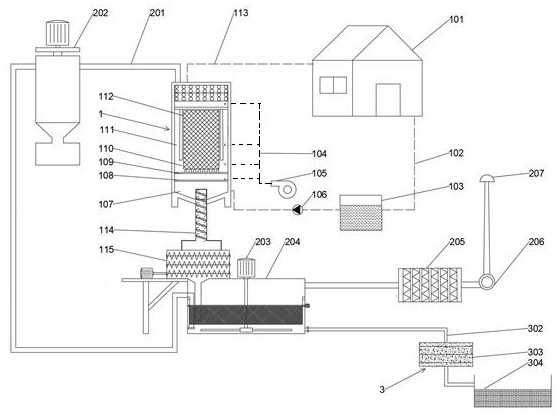

本发明的目的是提供一种秸秆捆烧灰渣综合利用系统, 以解决现有秸秆灰渣利 用中成本较高易造成环境污染的问题。 本发明的另一个目的是提供一种秸秆捆烧灰渣综合利用方法。 本发明技术方案如下：一种秸秆捆烧灰渣综合利用系统，包括秸秆捆烧供暖设备、 烟气净化装置；烟气净化装置包括旋风除尘器、灰渣溶液池、烟气净化箱、灰渣溶液处理装 置，秸秆捆烧供暖设备的顶部连接旋风除尘器，旋风除尘器的烟气出口连接烟气管道，烟气 管道的端部插入灰渣溶液池中，灰渣溶液池的上部连接烟气净化箱；灰渣溶液池的底部通 过灰渣溶液管道与灰渣溶液处理装置相连，灰渣溶液处理装置包括过滤装置、蒸发池，灰渣 溶液池中设有筛网。 进一步的，所述灰渣溶液池的侧边设有灰炭箱，灰渣溶液池与灰炭箱之间设有筛 网移动装置，筛网移动装置包括传动链条、链轮、链轮电机、转轴，传动链条为两条，沿灰渣 溶液池侧壁对称布置，传动链条位于链轮上，链轮连接有链轮电机；传动链条上设有转轴， 筛网的上端面通过转轴分别设在两条传动链条之间，灰渣溶液池侧壁与传动链条对应位置 分别设有分别反转位置传感器和正转位置传感器，传动链条上层设有反转限位传感器，传 动链条下层设有正转限位传感器。 进一步的，所述灰炭箱为两个，分别设在灰渣溶液池的前后两侧。 进一步的，灰渣溶液池中设有搅拌器。 进一步的，所述秸秆捆烧供暖设备包括挡板、烟气换热装置、配风管道、活动炉排、 下炉排、灰渣室、水套,  挡板将炉膛分为两个燃烧室，挡板底部以下为第一燃烧室，挡板外 4 CN 111545008 A 说　明　书 2/6 页 侧为第二燃烧室，第二燃烧室的上端设有烟气换热装置，秸秆捆烧供暖设备的外壁设有水 套,  第一燃烧室的下方设有活动炉排，活动炉排的下方设有下炉排，下炉排的下方设有灰 渣室；所述灰渣室的下端通过螺旋送料机连接粉碎机，粉碎机位于灰渣溶液池的上方。 进一步的，所述转轴最低点与灰渣溶液液面有100-200mm高度差，筛网的底部与搅 拌器之间有200-400mm的高度差。 进一步的，所述过滤装分为四层，上下层为石英砂、中间层为炭粉，炭粉由秸秆灰 渣中提取。 用上述的一种秸秆捆烧灰渣综合利用系统的利用方法，包括如下步骤：将秸秆捆 置于秸秆捆烧供暖设备中燃烧，秸秆捆燃烧过程中后将产生大量热烟气，燃尽后将产生秸 秆灰渣；其中，热烟气与炉膛进行换热后排出炉膛，烟气通过灰渣溶液、烟气净化箱进行净 化，排放到大气中；秸秆灰渣由炉膛清出，经过粉碎后的秸秆灰渣在灰渣溶液池中进行溶 解，通过筛网过滤，灰渣溶液吸附烟气中NOx后，通过过滤装置、蒸发池对灰渣溶液进行吸附 过滤和干燥后，与灰渣溶液池中底部不溶物进行混合后即可制得灰渣肥料。 进一步的，螺旋送料机的动作为间歇式运动，当灰渣量达到灰渣室高度3/4时开始 运动，直到灰渣量减少到1/4时停止运动，该运动可通过灰渣室的高度传感器进行控制；灰 渣落入到粉碎机后灰渣开始进行粉碎，通过多级粉碎后的秸秆灰渣控制其粒径在120目，粉 碎机下端的出料口插入到灰渣溶液池内；粉碎机的运动与螺旋送料机的动作同步；筛网孔 径为200目。 本发明特点如下： （1）秸秆捆烧供暖设备与秸秆捆烧灰渣综合利用工艺相结合，并对灰渣中的物质进行 分级利用，秸秆捆烧设备的运行成本能降低20%左右。 （2）秸秆捆烧灰渣中所提取到的灰炭用于秸秆捆烧设备的烟气及溶液处理装置， 减少秸秆捆烧装置烟气净化成本，减少秸秆捆烧设备的污染物排放量。 （3）秸秆灰渣溶液呈碱性，故对烟气中的氮氧化物具有较好的吸附性能，经过吸附 后的灰渣溶液不仅含P、K等元素，还含有N元素，制取肥料的养分含量更高。 （4）灰渣由形成到利用实现自动化，独特设计的灰渣溶液池不仅能使灰渣中的不 同物质分别利用，提高秸秆捆烧设备的生产效率，还能对烟气中的氮氧化物进行净化，其净 化效率高达85%。 （5）在实现秸秆灰渣利用的同时，还提高了秸秆捆烧设备的排放效率。 附图说明 图1是一种秸秆捆烧灰渣综合利用系统的结构示意图； 图2是一种秸秆捆烧灰渣综合利用系统中秸秆捆烧供暖设备的结构示意图； 图3是一种秸秆捆烧灰渣综合利用系统中灰渣溶液池的结构示意图； 图4是一种秸秆捆烧灰渣综合利用系统中灰渣溶液池的左视图； 图5是一种秸秆捆烧灰渣综合利用系统中筛网移动装置中筛网处于水平位置的传动示 意图； 图6是一种秸秆捆烧灰渣综合利用系统中筛网移动装置中筛网处于垂直位置的传动示 意图。 5 CN 111545008 A 说　明　书 3/6 页 附图标记含义如下：1-秸秆捆烧供暖设备，101-供暖用户，102-回水管道，103-循 环水箱，104-配风管道，105-鼓风机，106-循环水泵，107-灰渣室，108-下炉排，109-活动炉 排，110-第一燃烧室，111-第二燃烧室，112-秸秆捆，113-出水管道，114-螺旋送料机，115- 粉碎机，116-烟气换热装置，117-高度传感器，118-水套，119-挡板，2-烟气净化装置，201- 烟气管道，202-旋风除尘器，203-搅拌器，204-灰渣溶液池，205-烟气净化箱，206-引风机， 207-烟囱，208-传动链条，209-转轴，210-转轴电机，211-筛网，212-链轮，213-反转位置传 感器，214-反转限位传感器，215-正转位置传感器，216-灰炭箱，217-灰炭，218-链轮电机， 219-正转限位传感器，H-最高点，L-最低点,3-灰渣溶液处理装置，302-灰渣溶液管道，303- 过滤装置，304-蒸发池。
