技术摘要：
本发明涉及病毒检测技术领域，具体而言涉及一种病毒核酸富集夹层结构及口罩，该夹层结构为矩形，由外向内包括活性炭纤维布A和病毒吸附膜A，所述活性炭纤维布A和硝酸纤维素膜A的四周边缘缝合在一起，所述病毒吸附膜A表面均匀分布有若干个通气孔。该夹层结构可用于富集病 全部
背景技术：

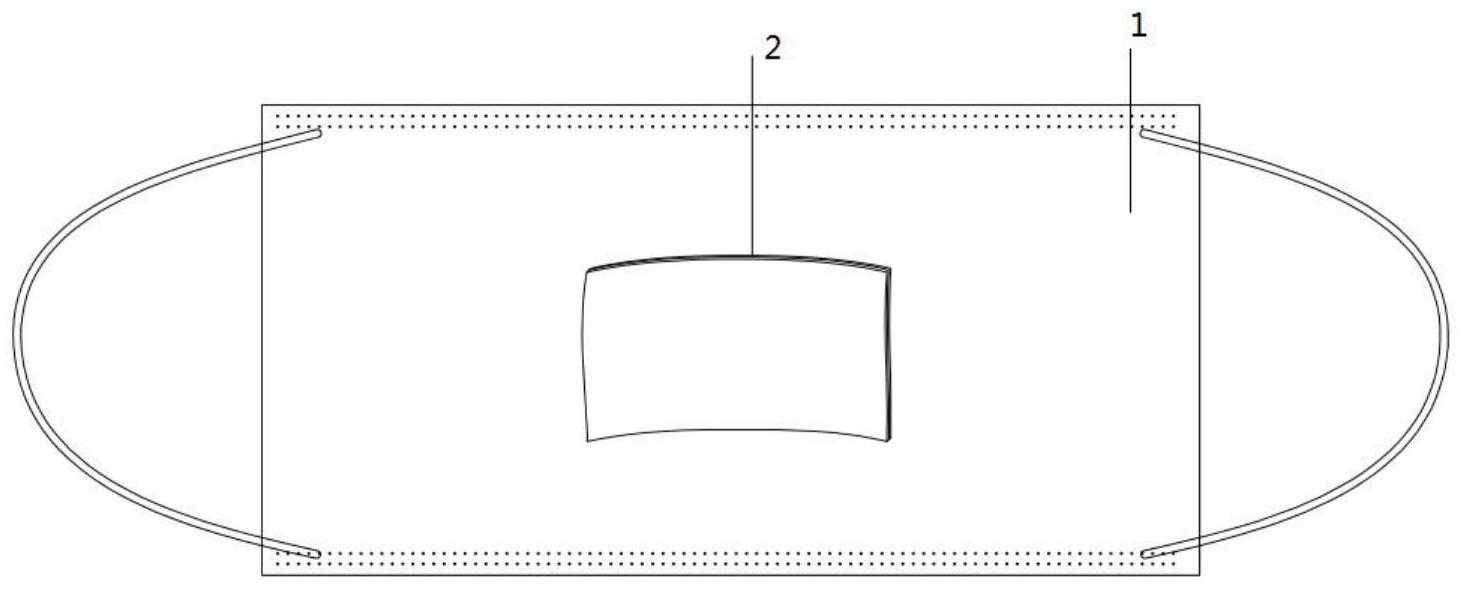

本发明的目的在于提供一种病毒核酸富集夹层结构及口罩，夹层结构可用于富集 病毒核酸，应用于口罩后不仅仅可以作为普通口罩使用，还可以直接对口罩富集的核酸进 行检测，可简化操作，减少医护人员感染的概率。 本发明所述的一种病毒核酸富集夹层结构，其特征在于：该夹层结构为矩形，由外 向内包括活性炭纤维布A和病毒吸附膜A，所述活性炭纤维布A和硝酸纤维素膜A的四周边缘 缝合在一起，所述病毒吸附膜A表面均匀分布有若干个通气孔。 其中，优选方案如下： 该夹层结构还可以为四层结构，增加病毒的捕获概率。具体为所述病毒吸附膜A的 内侧面由外向内还包括有活性炭纤维布B和病毒吸附膜B，所述活性炭纤维布A、病毒吸附膜 A、活性炭纤维布B和病毒吸附膜B的四周边缘缝合在一起，所述病毒吸附膜B表面均匀分布 有若干个通气孔。本发明中，活性炭纤维布A和活性炭纤维布B可吸附水汽，用于浸湿病毒吸 附膜A和病毒吸附膜B，使其发挥富集病毒核酸的作用。病毒吸附膜A和病毒吸附膜B具有的 通气孔便于气流通过。 所述病毒吸附膜A和病毒吸附膜B预先经过微量病毒裂解液浸泡0.5～2h，然后经 干燥后使用。使用的微量病毒裂解液可以裂解病毒释放核酸，并且可以保护病毒核酸免于 降解。 所述病毒吸附膜A和病毒吸附膜B为硝酸纤维素膜或尼龙膜。 所述微量病毒裂解液为添加有100mM tris、10mM EDTA、0.5M KCl和0.05％十二烷 基肌氨酸钠的DEPC水。 本发明所述的一种病毒核酸富集口罩，包括口罩面体和口罩面体两侧的拉紧带， 所述口罩面体由外向内依次包括吸湿层、过滤层及阻水层，其特征在于：所述吸湿层与过滤 3 CN 111592976 A 说 明 书 2/3 页 层之间具有夹层结构，所述夹层结构位于口罩面体正对口鼻位置处。 所述夹层结构的长度为3～10cm，宽度为2～6cm。 所述吸湿层具有一可开闭的用于夹层结构取放的开口。开口可以采用可拆线、魔 术贴、钮扣等结构设计，本专利并不对此加以限制，只要能起到将夹层结构放入吸湿层和过 滤层之间即可。 所述吸湿层为无纺布或熔喷布，所述过滤层为熔喷布，所述阻水层为卫生纱布或 无纺布。 与现有技术相比，本发明的夹层结构可用于富集病毒核酸，应用于口罩后，不但可 以当作普通口罩使用，还可用于富集病毒核酸，而市场上的口罩只能阻断灰尘、细菌及病毒 等。本发明的口罩使用后，直接对口罩富集的核酸进行检测，可简化操作，减少医护人员感 染的概率。 附图说明 图1是本发明中口罩的示意图； 图2是本发明中病毒吸附膜A的示意图； 图3是本发明中夹层结构的分解示意图； 附图中标记为：1-口罩面体，2-夹层结构，3-活性炭纤维布A，4-病毒吸附膜A，5-活 性炭纤维布B，6-病毒吸附膜B。
技术实现要素：
下面结合附图和实施例对本发明作进一步的说明，但并不作为对本发明限制的依 据。 实施例1： 如图2～图3所示，一种病毒核酸富集夹层结构，其特征在于：该夹层结构2为矩形 的四层结构，由外向内包括活性炭纤维布A3、病毒吸附膜A4、活性炭纤维布B5和病毒吸附膜 B6，所述活性炭纤维布A3、病毒吸附膜A4、活性炭纤维布B5和病毒吸附膜B6的四周边缘缝合 在一起，所述病毒吸附膜A4和病毒吸附膜B6的表面均匀分布有若干个通气孔。本实施例中， 活性炭纤维布A3和活性炭纤维布B5可吸附水汽，用于浸湿病毒吸附膜A4和病毒吸附膜B6， 使其发挥富集病毒核酸的作用。病毒吸附膜A4和病毒吸附膜B6具有的通气孔便于气流通 过。 所述病毒吸附膜A4和病毒吸附膜B6预先经过微量病毒裂解液浸泡1h，然后经干燥 后使用。使用的微量病毒裂解液可以裂解病毒释放核酸，并且可以保护病毒核酸免于降解。 所述病毒吸附膜A4和病毒吸附膜B6为硝酸纤维素膜。 所述微量病毒裂解液为添加有100mM tris、10mM EDTA、0.5M KCl和0.05％十二烷 基肌氨酸钠的DEPC水。 实施例2： 如图1所示，一种病毒核酸富集口罩，包括口罩面体1和口罩面体1两侧的拉紧带， 所述口罩面体1由外向内依次包括吸湿层、过滤层及阻水层，所述吸湿层与过滤层之间具有 实施例1中所述的夹层结构2，所述夹层结构2位于口罩面体1正对口鼻位置处。 4 CN 111592976 A 说 明 书 3/3 页 所述夹层结构2的长度为5cm，宽度为3cm。 所述吸湿层具有一可开闭的用于夹层结构2取放的开口。开口可以采用可拆线、魔 术贴、钮扣等结构设计，本专利并不对此加以限制，只要能起到将夹层结构2放入吸湿层和 过滤层之间即可。 所述的口罩面体1可以直接采用常规的医用口罩，比如具体所述吸湿层为无纺布， 所述过滤层为熔喷布，所述阻水层为无纺布。 所述病毒核酸富集口罩使用后，取出其中的夹层结构2并剪开，取出其中的硝酸纤 维素膜。用剪刀剪下硝酸纤维素膜中间处边长为4cm的正方形，并把该正方形剪碎做为样 本，用标准的核酸提取方法进行核酸提取，进行后续核酸检测流程。该口罩可以富集的核酸 并进行检测，可简化医护人员取样操作，减少医护人员感染的概率。 5 CN 111592976 A 说 明 书 附 图 1/1 页 图1 图2 图3 6
