技术摘要：
本发明提供了一种单火开关双控系统，包括：继电器；功率检测模块，其设置于继电器的回路中，适于检测该回路中微电流值；微控制单元，其至少通信连接功率检测模块，适于接收微电流值，并控制继电器切换电路；按键和/或通信模块，其与微控制单元信号连接；电源采集模块，  全部
背景技术：
双控开关是一个开关同时带常开、常闭两个触点(即为一对)。通常用两个双控开 关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，楼道 里的两个开关都可以打开或关闭楼道里的同一盏灯，不过，现有的双控方案是采用传统的 机械开关来实现的。 随着技术的发展，生活水平的提高，开始慢慢出现以触摸等方式来实现开关功能 的单火线开关面板。该种触摸开关具有更智能化，比如定时开关、调节亮度、无线遥控等功 能，极大方便了用户使用，同时这种开关采用各种材料作为面板，比如玻璃面板，使得开关 显得更时尚美观。因此单火线开关面板是墙壁开关的发展趋势，会越来越受欢迎。
技术实现要素：

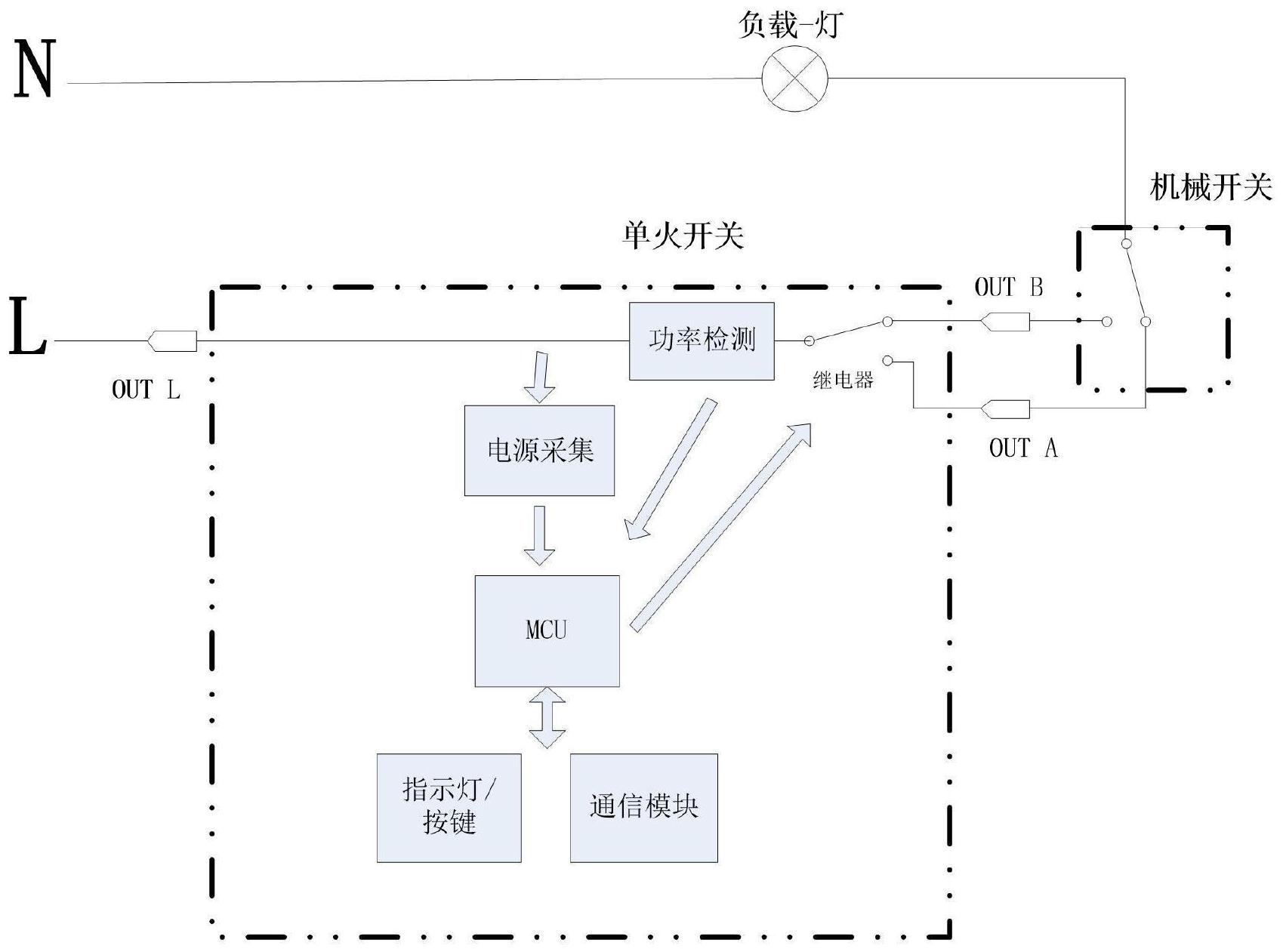

本发明的目的在于提供一种适于快速获取正确的双控状态的单火开关双控系统。 本发明提供的一种单火开关双控系统，包括： 继电器； 功率检测模块，其设置于所述继电器的回路中，适于检测该回路中微电流值； 微控制单元，其至少通信连接所述功率检测模块，适于接收所述微电流值，并控制 所述继电器切换电路； 按键和/或通信模块，其与所述微控制单元信号连接； 电源采集模块，其适于单火取电，并向所述微控制单元，功率检测模块，及所述继 电器和所述按键和/或通信模块负载供电。 优选的，其中所述通信模块适于与用户终端通信连接，上报和接收网关或服务器 中的数据。 优选的，其中所述通信模块包括433mHz无线模块和/或蓝牙和/或wifi无线模块。 优选的，其中还包括指示灯，所述指示灯与所述微控制单元信号连接。 优选的，其中所述单火开关双控系统至少包括一路输入，一对输出，其分别是火线 输入(IN  L)、火线输出A(OUTA)、火线输出B(OUT  B)。 优选的，其中所述单火开关双控系统与机械开关组合为同一通路，所述机械开关 一点接入所述火线输出A(OUTA) ,另一点接入所述火线输出B(OUT  B)。 较现有技术，本发明单火线开关只需额外增加功率检测模块即可实现，通过功率 检测方式快速实现单火双控状态反馈，检测开关的闭合状态，反馈同一回路负载的正常状 态给微控制单元，通过通信模块通知网关、用户终端当前设备状态。 另外，本发明还提供了一种单火开关双控方法，包括： S1：上电初始化； 4 CN 111600586 A 说　明　书 2/4 页 S2：功率检测模块检测继电器回路中微电流值，并将该微电流值发送输入至微控 制单元； S3：微控制单元获取功率检测模块的微电流值，并将其与预设的阈值相比较； 没有超过所述阈值，则继续重复S2和S3； 超过所述阈值，则切换继电器控制信号，控制负载的开/关状态，同时通过通信模 块上报负载的开/关状态。 优选的，其中所述阈值为3mA。 优选的，其中所述步骤S3中微控制单元获取功率检测模块的微电流值，并将其与 预设的阈值相比较，超过所述阈值，则切换继电器控制信号，控制负载的开/关状态，同时通 过通信模块上报负载状态，并改变指示灯。 优选的，其中该方法还包括如下3种操作模式中的至少一种； 操作模式a，操作单火开关控制模式： 操作按键，所述微控制单元检测接收到按键信号后，切换继电器控制信号，控制负 载的开/关状态，同时通过通信模块上报状态； 操作模式b，操作机械开关控制模式： 操作机械开关，所述微控制单元检测接收到触发信号后，切换继电器控制信号，控 制负载的开/关状态，同时通过通信模块上报状态； 操作模式c，操作用户终端模式： 操作用户终端，发送信号到通信模块，所述微控制单元处理数据后，切换继电器控 制信号，控制负载的开/关状态。 较现有技术，本单火开关双控方法具有上述单火开关双控系统的所有有益技术效 果，并且远端开关支持采用物理电工开关，低成本，兼容绝大部分双控改造。 附图说明 为了更清楚地说明本发明
