技术摘要：
一种啮齿类实验动物编号标记装置，涉及动物实验方法及设备技术领域，包括磁珠信息写入机、磁珠、磁珠注射器、以及磁珠感应器，所述的磁珠注射器包括手动磁珠注射器、及电动磁珠注射器，所述的磁珠包括珠体，以及嵌入在珠体内的磁条，所述的珠体由医用pvc材料制成，所述  全部
背景技术：
实验动物在实验之前，必须对其进行适当的随机分组和编号标记，以便于观察研 究，这是做好实验和实验记录的前提。 目前常用的标记法分为直接法和间接法：直接法包括染色、耳缘剪孔、烙卬、尾部 刺青、耳标钳等，其中染色法最为常用，该方法对于实验周期短的浅色实验动物较合适，时 间长了染料易退掉，需要不断补充和加深染色；另外，常用染色剂的毒性对实验动物的影响 也是需要注意的个问题。耳缘剪孔法、烙卬法、尾部刺青、耳标钳虽然能长时间进行标记，但 这些方法费时费力，伤害动物的同时也增加了操作员被咬伤的风险，另外，动物长大、动物 间打斗、标记伤口愈合、标记处变形、标记痕迹脱落等因素都会导致上述标记消失或模糊， 故该标记不能永久保存。间接法包括在饲养笼上挂牌标记或用记号笔直接书写在动物身 上，在饲养笼上挂牌只能针对单只动物，对于同一笼子内群养的动物则不适用；用记号笔在 动物身上直接书写，易受动物皮毛遮盖，不易辨认标记，且标记不易上色，不仅操作复杂、对 动物具有一定伤害性而且并不适用于体积较小的实验动物。上述间接法不仅给科研人员带 来诸多不便，同时也存在编号信息丢失的风险。 综上，目前存在的各种实验动物编号方法都存在一定的弊端，且操作耗时麻烦，适 用范围不广，而且目前市场上尚缺乏能够克服现有技术的缺陷，可实现永久性、便捷性、快 速性、低损伤性编号的啮齿类动物实验标记装置。
技术实现要素：

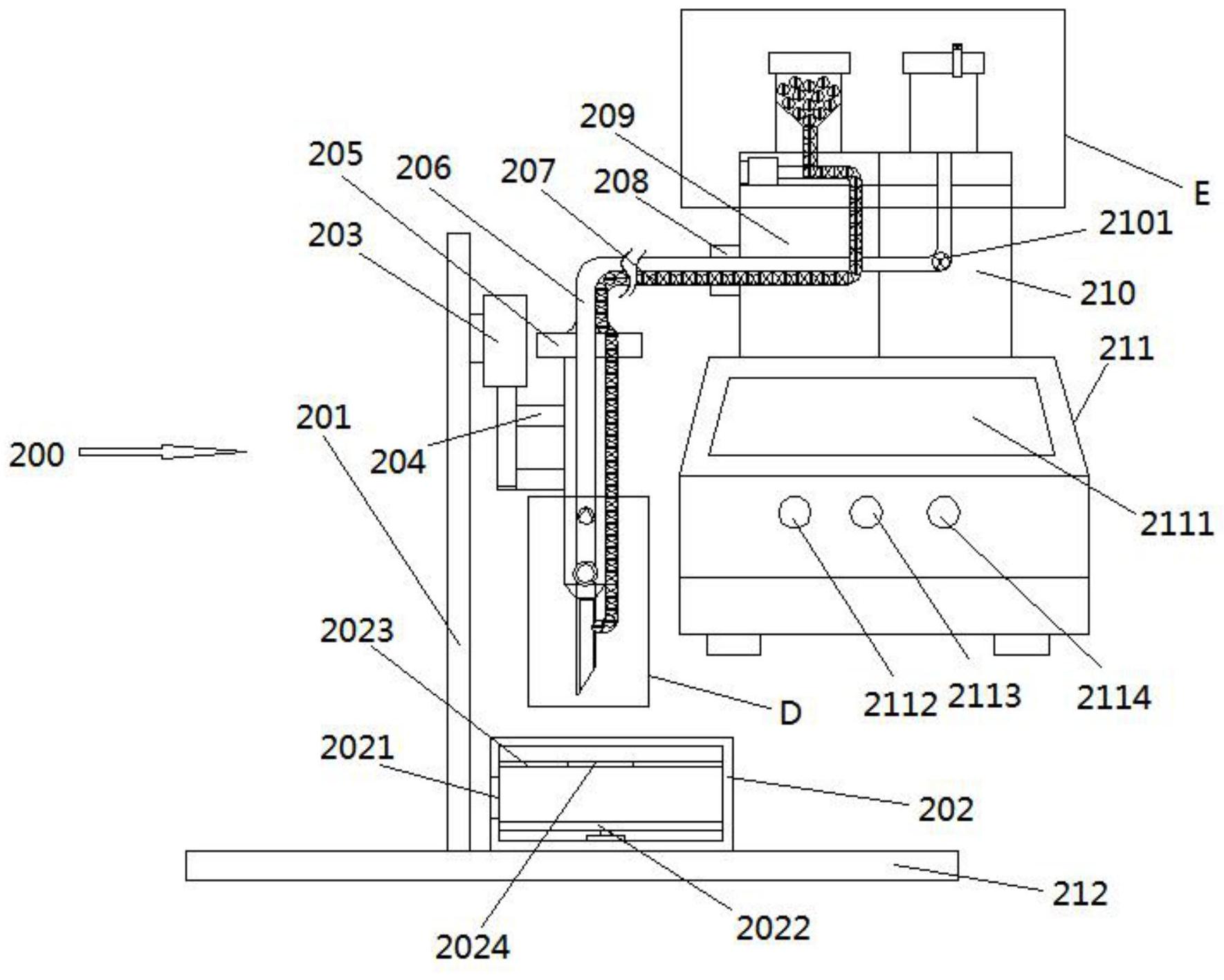

为解决现有技术中存在的问题，本发明提供了一种啮齿类实验动物编号标记装 置，可实现对啮齿类实验动物的快速便捷低损伤编号标记，且该编号标记可在动物的生存 期内永久保存。 为实现上述目的，本发明的技术方案是： 一种啮齿类实验动物编号标记装置，包括磁珠信息写入机、磁珠、磁珠注射器、以 及磁珠感应器，所述的磁珠注射器包括手动磁珠注射器、及电动磁珠注射器，所述的磁珠包 括珠体，以及嵌入在珠体内的磁条，所述的珠体由医用pvc材料制成，所述的磁珠信息写入 机包括用以向磁条内写入编号标记信息的磁信息写入装置，所述的磁珠感应器内设有用以 读取磁条内的编号标记信息的磁信息读取装置，所述的磁珠注射器包括针头，以及向针头 内供应磁珠的磁珠管。 优选的，所述的磁珠信息写入机还包括壳体，所述的壳体内的下部设有磁信息写 入装置，所述的壳体的顶端上表面设有磁珠盒，所述的磁珠盒的底端设有出珠口，所述的出 珠口贯通壳体的上端面，并在出珠口底端连接有磁珠输送管，所述的磁珠输送管内壁表面 5 CN 111543345 A 说　明　书 2/8 页 的底部设有传动机构，所述的传动机构通过微型伺服电机驱动，并在传动机构的传动面上 固定连接有若干用以承托磁珠的磁珠托，所述的磁珠输送管的下端还连接有磁珠输出管， 所述的磁珠输出管向外侧的斜下方倾斜，在磁珠输出管的进口处设有磁信息写入工位，所 述的磁信息写入工位的上表面设有球形凹面，可使磁珠输出管输出的磁珠停留、并在下一 个输出的磁珠的挤压下脱离并沿着磁珠输出管下滑，所述的磁珠沿着磁珠托排成一列、并 依次被输送到磁信息写入工位，所述的磁信息写入装置设有磁头，所述的磁头与磁信息写 入工位相互配合。 优选的，所述的磁珠输送管、及磁珠输出管仅能容纳单列磁珠首尾相连通过，在磁 珠输出管的出口处设有弹簧片，所述的弹簧片的弹力等于在弹簧片的内表面与磁信息写入 工位之间的磁珠的总体向磁珠输出管出口方向的挤压力。 优选的，所述的手动磁珠注射器包括注射管，所述的注射管的底端设有针头A，所 述的注射管的顶端设有推进手柄，所述的推进手柄的底端连接有活塞，所述的活塞与注射 管的内壁表面滑动连接，所述的注射管的外表面一侧还设有磁珠管A，所述的磁珠管A的下 端与针头A的侧壁表面可拆卸连接，并在连接处设与针头A内部连通的磁珠出口，所述的磁 珠出口处设有弹性挡片，所述的磁珠管A内的上部设有磁珠推进机构，所述的磁珠推进机构 包括沿竖直方向固定连接于磁珠管A内表面一侧的直线滑轨、与直线滑轨滑动连接的齿形 板、以及单向推进开关，所述的磁珠管A与齿形板相对的一侧侧壁上设有方形安装口，所述 的单向推进开关包括推进手柄、固定块、单向板，所述的推进手柄固定安装于固定块的侧壁 表面，所述的固定块相对于推进手柄对侧的侧壁表面上还设有第一安装槽、及第二安装槽， 所述的第一安装槽与第二安装槽通过隔板隔开，在第一安装槽贴近隔板处铰接有单向板， 所述的单向板的上端面设有向齿形板一侧的斜下方倾斜的斜面，其下端面为水平面，所述 的单向板的左端面上部通过铰接块与第一安装槽的前后端的槽壁铰接，所述的铰接块的下 端面的左端与隔板的上表面相抵、右端设有弧形倒角，所述的单向板的左端面与隔板的右 侧壁表面脱离，所述的第二安装槽内还设有复位弹簧A，所述的复位弹簧A的一端与第二安 装槽的槽底固定连接、另一端与单向板的左端面固定连接，所述的固定块的右端面的前后 端分别设有直线滑槽、并通过直线滑槽与方形安装口的前后槽壁滑动连接，所述的固定块 的上端面还设有复位弹簧B，所述的复位弹簧B的上端与方形安装口的上槽壁固定连接，另 一端与固定块的上端面固定连接。 优选的，所述的电动磁珠注射器包括控制装置、生理盐水容器、磁珠容器、生理盐 水控制箱、磁珠供应控制箱、生理盐水管、磁珠管B、注射针管、固定架、动物固定容器，所述 的磁珠供应控制箱、及生理盐水控制箱分别固定设置于控制装置的上端面左右两侧，所述 的磁珠供应控制箱的上端外表面上设有磁珠容器，在生理盐水控制箱的上端外表面设有生 理盐水容器，生理盐水容器的底端设有贯通生理盐水控制箱上端面的生理盐水管，所述的 生理盐水管位于生理盐水控制箱内的管路中连接有微型流量泵，所述的生理盐水管的下端 透过生理盐水控制箱的侧壁并穿入注射针管内并与注射针管底部的针头B连接，所述的生 理盐水管上设有仅限液体向针头B方向流动的单向阀，在生理盐水管的下端还设有阀门，所 述的磁珠供应控制箱内的上部还设有控制室，所述的磁珠容器内设有磁珠导向板，所述的 磁珠导向板下端通过竖直方向设置的磁珠竖管与控制室连通，所述的磁珠竖管的下端延伸 至控制室内、并在其下端的左侧壁上连接有横管、并在磁珠竖管下端的右侧壁上连接有磁 6 CN 111543345 A 说　明　书 3/8 页 珠横管，所述的磁珠横管的右端与磁珠管B连接，所述的横管左侧的控制室内还固定连接有 微型电动缸A，所述的微型电动缸A的活塞杆延伸入横管内、并与磁珠竖管底端的磁珠相抵， 所述的磁珠管B贯通磁珠供应控制箱的侧壁并沿着注射针管的侧壁外表面向下延伸、并在 其下端与针头B连接，并在连接处设有进珠孔，在进珠孔的内壁表面上设有弹性环；所述的 固定架包括竖杆、以及固定连接于竖杆底端的托板，所述的竖杆上部固定连接有微型电动 缸B，所述的微型电动缸B的活塞杆通过连接杆与注射针管的管壁固定连接，所述的注射针 管沿竖直方向设置，在针头B下方的托板上表面设有动物固定容器；所述的动物固定容器内 设有顶板，所述的顶板中部设有裸露口，所述的动物固定容器的底端内表面还设有升降台， 在动物固定容器的侧壁内表面还嵌设有光电传感器，所述的动物固定容器的相对侧壁上分 别设有入口和出口；所述的控制装置包括触摸屏A，所述的触摸屏A内设有控制电路板，所述 的光电传感器与控制电路板通过信号线信号连接，所述的控制电路板分别与微型流量泵、 微型电动缸A、微型电动缸B、升降台的驱动机构电性连接，所述的控制装置的前端面还设有 电源开关、启动开关、关闭开关，所述的针头B与裸露口相对。 优选的，所述的磁珠感应器包括感应器主体、感应仓、称重容器，所述的感应仓固 定连接于感应器主体的上端外表面，所述的感应仓前端设有门，在感应仓内设有称重容器， 所述的称重容器的底端固定连接有重量传感器，所述的感应器主体包括磁信息读取装置、 控制电路板、以及触摸屏B，所述的控制电路板与触摸屏相互配合，所述的磁信息读取装置、 重量传感器分别通过信号线与控制电路板信号连接，所述的触摸屏B设于感应器主体的前 端面，所述的磁信息读取装置及控制电路板设置于感应器主体的内部，在感应器主体的侧 壁表面还设有U盘插口、及电源控制开关。 优选的，所述的生理盐水控制箱内的上部还设有导向固定板，所述的导向固定板 的中部设有可供生理盐水管穿过的导向固定孔，所述的生理盐水容器顶部设有端盖，在端 盖上设有贯通生理盐水容器内外的通气管，在通气管内的顶部设有空气过滤装置。 优选的，所述的磁珠容器的顶部设有可拆卸链接的消毒仓，所述的消毒仓内设有 用以为磁珠消毒的紫外灯。 优选的，所述的动物固定容器还配置有饵料箱、准备箱、以及管道，所述的管道仅 能容纳单只待注射动物沿管道内腔通过，所述的准备箱与动物固定容器的入口之间、以及 动物固定容器的出口与饵料箱之间通过管道连通。 本发明一种啮齿类实验动物编号标记装置具有如下有益效果： 1、磁记录标记可实现在动物生命期限内永久保存，不会被吸收，也不会被破坏，也 不会被排出； 2、磁记录标记对动物的伤害小，不会发生被动物咬伤的危险； 3、可实现自动化的标记记录，且可实现自动化信息读取及信息输出，可有效提高 科研工作的效率，为科研手段的现代化提供了新的手段； 4、通过体重自动称量，可实现标记信息与动物实验信息有效结合，并生成表格，从 而构成实时监控实验动物体征指标的基本信息，使动物实验的流程趋于标准化； 5、通过设置手动磁珠注射器和电动磁珠注射器，分别适用于小批量及大批量的动 物实验，有效克服了现有标记技术中存在的缺陷，且标记内容隐藏，只有经磁珠感应器感应 才能可见，提升了实验内容的保密性。 7 CN 111543345 A 说　明　书 4/8 页 附图说明 图1：为本发明的手动磁珠注射器结构示意图； 图2：为本发明的电动磁珠注射器结构示意图； 图3：为本发明的磁珠结构示意图； 图4：为本发明的磁珠感应器结构示意图； 图5：为本发明的磁珠信息写入机结构示意图； 图6：为本发明A处的局部放大图； 图7：为本发明B处的局部放大图； 图8：为本发明的C-C1处的剖视图； 图9：为本发明的单向推进开关处的右视图； 图10：为本发明D处的局部放大图； 图11：为本发明E处的局部放大图； 图12：为本发明最后实施例的示意图； 100：手动磁珠注射器，101：注射管，1011：管壁，102：针头A，103：磁珠出口，104：弹 性挡片，105：磁珠管A，1050：固定块，1051：齿形板，1052：直线滑轨，1053：推进手柄，1054： 复位弹簧B，1055：第一安装槽，1056：第二安装槽，1057：复位弹簧A，1058：隔板，1059：第一 安装槽槽壁，1060：单向板，1061：方形安装口，1062：凸齿，1063：铰接块，10631：铰接块与单 向板的连接面，10632：弧形倒角，1064：直线滑槽； 200：电动磁珠注射器，201：竖杆，202：动物固定容器，2021：光电传感器，2022：升 降台，2023：顶板，2024：裸露口，203：微型电动缸B，204：连接杆，205：注射针管，2051：针管， 2052：针头B，20521：弹性环，20522：进珠孔，2053：单向阀，2054：阀门，206：生理盐水管， 2061：导向固定孔，207：磁珠管B，2071：磁珠竖管，2072：磁珠横管，2073：横管，208：密封环， 209：磁珠供应控制箱，210：生理盐水控制箱，2101：微型流量泵，211：控制装置，2111：触摸 屏A，2112：电源开关，2113：启动开关，2114：关闭开关，212：托板，213：磁珠容器，2131：磁珠 导向板，2132：消毒仓，214：生理盐水容器，2141：通气管，2142：空气过滤装置，2143：端盖， 215：控制室，2151：连接块，216：导向固定板，217：微型电动缸A，218：准备箱，219：饵料箱， 220：管道； 300：磁珠，301：珠体，302：磁条； 400：磁珠感应器，401：感应仓，402：门拉手，403：称重容器，404：感应器主体，405： 电源控制开关，406：触摸屏开关，407：触摸屏B，408：U盘插口； 500：磁珠信息写入机，501：壳体，502：磁珠盒，503：磁珠输送管下端，504：传动机 构，505：磁信息写入工位，506：弹簧片，507：磁珠输出管，508：磁头，509：微型伺服电机， 510：磁信息写入装置，511：开关键，512：电源插口，513：磁珠输送管，
