技术摘要：

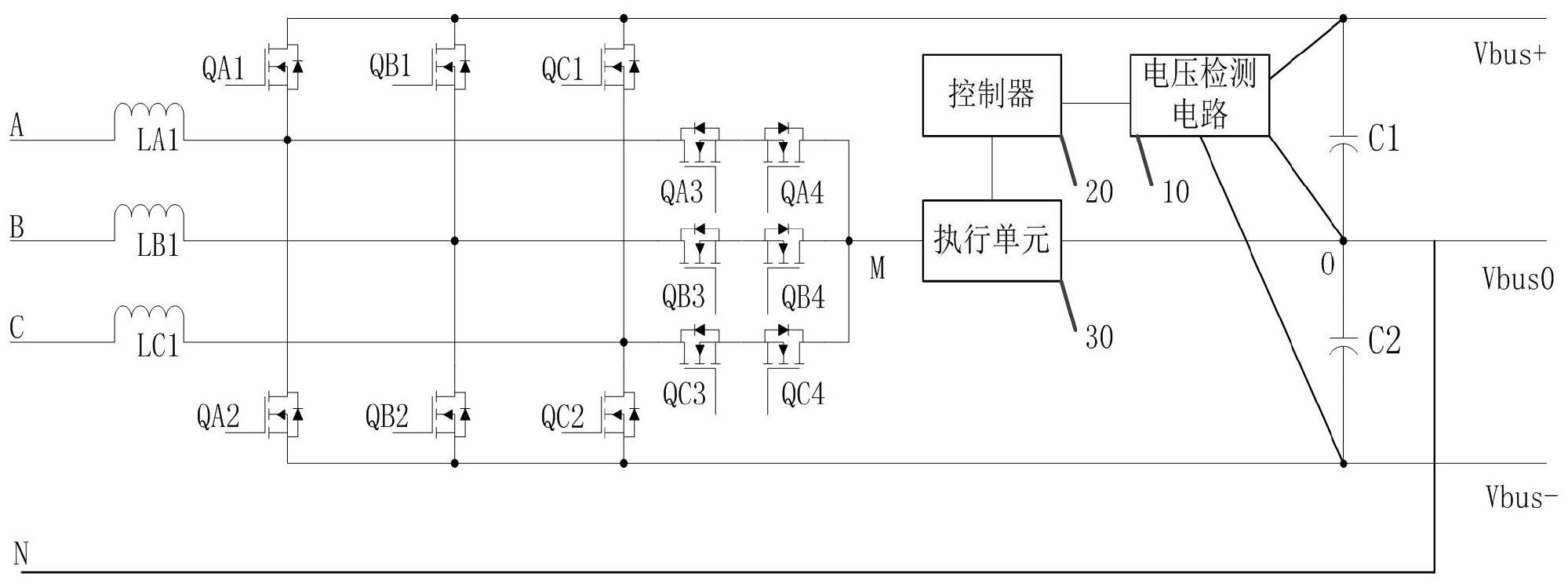

本发明公开了一种T型三电平三相整流电路，包括：由A相T型电路，B相T型电路，C相T型电路，第一电容以及第二电容构成的T型三电平三相整流电路主体；电压检测电路，用于检测第一电容的电压和第二电容的电压；控制器，用于当根据第一电容的电压和第二电容的电压确定出T型三  全部
背景技术：
在T型三电平三相整流电路的工作过程中，发现会出现输出端的电容过压而爆开 的情况，并且由于电解液的导电及腐蚀性，一般电解爆开后会导致印制板报废。并且，实际 应用中还发现，这样的情况与电容的使用寿命没有明显的关联性，即并不是因为电容到达 了设定的寿命时长而导致的电容损坏。 综上所述，如何有效地避免电容过压导致的T型三电平三相整流电路故障甚至损 坏印制板的情况，是目前本领域技术人员急需解决的技术问题。
技术实现要素：
本发明的目的是提供一种电力变换器及其T型三电平三相整流电路，以有效地避 免电容过压导致的T型三电平三相整流电路故障甚至损坏印制板的情况。 为解决上述技术问题，本发明提供如下技术方案： 一种T型三电平三相整流电路，包括： 由A相T型电路，B相T型电路，C相T型电路，第一电容以及第二电容构成的T型三电 平三相整流电路主体；其中，所述A相T型电路，所述B相T型电路以及所述C相T型电路中的任 意一相电路中均包括该相电路的第一电感，该相电路的第一开关管，该相电路的第二开关 管，该相电路的第三开关管以及该相电路的第四开关管；所述第一电容的第一端作为T型三 电平三相整流电路的正向输出端，所述第一电容的第二端与所述第二电容的第一端连接并 作为中性点，所述第二电容的第二端作为所述T型三电平三相整流电路的负向输出端； 电压检测电路，用于检测所述第一电容的电压和所述第二电容的电压； 控制器，用于当根据所述第一电容的电压和所述第二电容的电压确定出所述T型 三电平三相整流电路出现异常时，通过执行单元将所述T型三电平三相整流电路控制为非 工作状态； 设置在所述T型三电平三相整流电路中的所述执行单元。 优选的，所述控制器具体用于： 当判断出所述第一电容的电压和/或所述第二电容的电压高于预设的第一电压阈 值时，确定所述T型三电平三相整流电路出现异常，通过执行单元将所述T型三电平三相整 流电路控制为非工作状态。 优选的，所述控制器具体用于： 当判断出所述第一电容的电压与所述第二电容的电压的差值超出预设的电压差 值范围时，确定所述T型三电平三相整流电路出现异常，通过执行单元将所述T型三电平三 相整流电路控制为非工作状态。 4 CN 111555647 A 说　明　书 2/8 页 优选的，所述执行单元为第一端与M点连接，第二端与所述中性点连接之间的第一 双向可控开关单元，所述控制器通过控制所述第一双向可控开关单元的第一端与所述第一 双向可控开关单元的第二端之间为关断状态，以将所述T型三电平三相整流电路控制为非 工作状态； 所述A相T型电路的第四开关管，所述B相T型电路的第四开关管以及所述C相T型电 路的第四开关管的公共连接点为所述M点，且所述A相T型电路的第四开关管，所述B相T型电 路的第四开关管以及所述C相T型电路的第四开关管均为横管。 优选的，所述执行单元包括： 第一端与A相交流输入连接，第二端与所述A相T型电路的第一电感连接的A相双向 可控开关单元； 第一端与B相交流输入连接，第二端与所述B相T型电路的第一电感连接的B相双向 可控开关单元； 第一端与C相交流输入连接，第二端与所述C相T型电路的第一电感连接的C相双向 可控开关单元； 所述控制器通过控制所述A相双向可控开关单元的第一端与所述A相双向可控开 关单元的第二端之间为关断状态，并且控制所述B相双向可控开关单元的第一端与所述B相 双向可控开关单元的第二端之间为关断状态，并且控制所述C相双向可控开关单元的第一 端与所述C相双向可控开关单元的第二端之间为关断状态，以将所述T型三电平三相整流电 路控制为非工作状态。 优选的，还包括： 与所述第一电容并联的第一电压限幅电路； 与所述第二电容并联的第二电压限幅电路。 优选的，还包括： 用于检测流经所述第一电压限幅电路的电流的电流值的第一电流检测电路； 用于检测流经所述第二电压限幅电路的电流的电流值的第二电流检测电路； 所述控制器还用于：当判断出所述第一电流检测电路检测的电流值和/或所述第 二电流检测电路检测的电流值高于预设的第一电流阈值时，确定所述T型三电平三相整流 电路出现异常，并通过所述执行单元将所述T型三电平三相整流电路控制为非工作状态。 优选的，所述第一电压限幅电路为第一TVS二极管或者为第一压敏电阻；所述第二 电压限幅电路为第二TVS二极管或者为第二压敏电阻。 优选的，所述控制器还用于： 在确定出所述T型三电平三相整流电路出现异常之后，控制所述A相T型电路，所述 B相T型电路以及所述C相T型电路中的各个开关管均为关断状态。 一种电力变换器，包括上述任一项所述的T型三电平三相整流电路。 应用本发明实施例所提供的技术方案，申请人考虑到是T型三电平三相整流电路 中的横管故障引起的电容过压的二次故障情况，因此，采用电压检测电路来检测第一电容 的电压和第二电容的电压，控制器可以根据第一电容的电压和第二电容的电压确定出T型 三电平三相整流电路是否出现异常。如果确定出T型三电平三相整流电路出现异常，控制器 会通过执行单元将T型三电平三相整流电路控制为非工作状态。因此，当T型三电平三相整 5 CN 111555647 A 说　明　书 3/8 页 流电路任意一个或多个横管失效时，本申请可以及时发现并触发过压防护机制，即将T型三 电平三相整流电路控制为非工作状态，从而避免了电容出现过压而爆开甚至损坏印制板的 情况。综上可知，本申请的方案可以有效地避免T型三电平三相整流电路中的横管故障导致 的电容过压这样的二次故障情况。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为T型三电平三相整流电路不带N线且QA1短路时的电流流向示意图； 图2为T型三电平三相整流电路带N线且QA1短路时的电流流向示意图； 图3为本发明中一种T型三电平三相整流电路的结构示意图； 图4a为本发明一种
