技术摘要：
一种过滤式面具保养检测设备，包括检测箱，所述检测箱中设有检测腔，所述检测腔中设有主动电机，所述主动电机下端旋转设有主动轴，所述主动轴中固定设有换位杆，所述换位杆左右两端对称设有放置板，所述放置板中可放置过滤式防毒面具，将面具放置到本设备中，本设备会  全部
背景技术：
过滤式防毒面具，是防毒面具最为常见的一种，过滤式防毒面具主要由面罩主体 和滤毒罐两部分组成。面罩起到密封并隔绝外部空气和保护口鼻面部的作用，为了能够让 防毒面具能更有效地保护自身安却且使用时间更长久，我们该定期保养检测过滤式防毒面 具，但是目前对于滤毒罐气密性检测都是靠人手动佩戴测试，在需要使用面具的紧急时刻 遇到气密性不良的面具容易因为不良的面具错失宝贵的时间，针对上述问题，本发明进行 了改进。
技术实现要素：

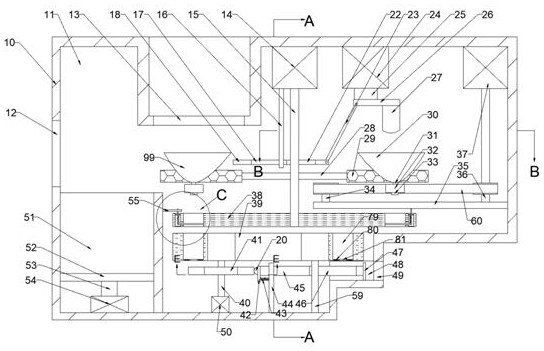

本发明要解决的技术问题是提供一种过滤式面具保养检测设备，克服了上述的问 题。 本发明是通过以下技术方案来实现的。 本发明的一种过滤式面具保养检测设备，包括检测箱，所述检测箱中设有检测腔， 所述检测腔中设有主动电机，所述主动电机下端旋转设有  主动轴，所述主动轴中固定设有 换位杆，所述换位杆左右两端对称设有放置板，所述放置板中可放置过滤式防毒面具，所述 过滤式防毒面具包括面罩、连接器、滤毒罐、进气口，所述检测腔右端设有旋转电机，所述旋 转电机下端旋转设有  主动旋转轴，所述检测腔右壁上固定设有支撑板，所述支撑板左端旋 转设有从动旋转轴，所述从动旋转轴、主动旋转轴间传动设有旋转皮带轮，所述旋转皮带轮 前端与所述滤毒罐贴合，所述主动轴下端固定设有换位板，所述换位板中左右对称设有搁 置槽，所述主动电机下端固定设有限位杆，所述限位杆中左右滑动设有推料杆，所述推料杆 左端固定设有推料爪，所述检测腔左端设有消毒腔，所述检测腔底壁固定设有检测电机，所 述检测电机上端旋转设有检测轴，所述检测腔底壁旋转设有检测从动轴，所述检测从动轴、 检测轴将传动设有检测皮带，所述检测皮带中前后左右对称设有四个检测槽，所述检测腔 底壁固定设有气阀伸缩电机，所述气阀伸缩电机上端固定设有气阀伸缩杆，所述气阀伸缩 杆上端固定设有支撑杆，所述支撑杆顶端固定设有固定支撑板，所述固定支撑板上端固定 设有检测气阀，所述检测气阀下端固定设有向下贯穿于所述固定支撑板的连接管，所述连 接管下端固定设有密封盘，所述检测腔下端固定设有检测伸缩电机，所述检测伸缩电机上 端固定设有检测伸缩杆，所述检测伸缩杆上端固定设有密封口，所述检测腔下端固定设有 输出板，所述检测腔底壁固定设有固定板，所述固定板中滑动设有推杆，所述推杆右端固定 设有推料板。 进一步地，所述检测腔顶壁上固定设有限位伸缩电机，所述限位伸缩电机下端固 定设有限位伸缩杆，所述限位伸缩杆下端固定设有固定杆，所述固定杆下端右侧固定设有 限制块，所述固定杆与所述推料杆间铰接设有传动杆，所述推料杆中设有第一转轴槽，所述 4 CN 111570323 A 说　明　书 2/4 页 检测腔顶壁设有上下贯穿的放件槽。 进一步地，所述连接器、滤毒罐、进气口固定连接，所述连接器可在所述过滤式防 毒面具中通过旋转从面罩中拆卸。 进一步地，所述消毒腔底壁上固定设有消毒伸缩电机，所述消毒伸缩电机上端固 定设有消毒伸缩杆，所述消毒伸缩杆上端固定设有过滤板，所述检测腔左壁上设有左右贯 穿的取出槽。 进一步地，所述换位板中左右对称设有控制腔，所述控制腔中固定设有左右贯穿 于所述控制腔的定位杆，所述定位杆上旋转设有控制杆、从动杆，所述控制杆、从动杆间固 定设有第一复位弹簧，所述控制杆、从动杆下端前后对称且铰接设有两根连接杆，所述连接 杆下端固定设有搁置板，所述搁置板右端延伸通过板槽至所述搁置槽中，所述消毒腔外壁 上固定设有固定细杆。 进一步地，所述检测槽底端设有可自动开启的限位环，所述限位环中设有气孔槽， 所述检测轴上固定设有推出凸轮，所述推杆左端固定设有复位板，所述复位板与固定板之 间固定设有第二复位弹簧，所述复位板左端固定设有接触头，所述推杆上设有第二转轴槽， 所述检测腔中前后对称固定设有位于所述检测腔底壁上的阻挡板，所述检测箱右侧设有左 右贯穿于所述检测箱的出料槽。 进一步地，所述输出板先后延伸至所述检测箱后端外侧设有收纳槽，所述检测箱 后侧设有前后贯穿于所述检测箱的出料口。   本发明的有益效果  ：将面具放置到本设备中，本设备会自动将面具上的滤毒罐 拆卸下来，并将面罩部分投入消毒池中进行消毒，拆卸下的滤毒罐会自动进行气密性检测， 气密性良好的滤毒罐会统一从设备一段推出，而气密性不良的滤毒罐会单独挑出，大大节 约了面具气密性检测的消耗时间，更加精确的检测了产品的气密性。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图1是本发明整体结构示意图； 图2是图1中A-A处结构示意图； 图3是图1中B-B处结构示意图； 图4是图1中C处结构示意图； 图5是图4中D-D处结构示意图； 图6是图1中E-E处结构示意图。
