技术摘要：
本发明涉及一种供电箱及电子元器件焊接装置，供电箱包括箱体。所述箱体内设有电池模块，所述箱体设有第一充电端口，所述第一充电端口电性连接于所述电池模块，所述第一充电端口用于外接电源并对所述电池模块充电。所述箱体还设有第一输出端口，所述第一输出端口电性连  全部
背景技术：
在机车等领域，电子元器件被广泛使用。由于在使用过程中电子元器件会出现松 脱、损伤等情况，需要进行检修。在检修过程中，工作人员使用的电烙铁大多为AC220V供电。 现场检修作业时，工作人员需要从维修库中拉出几十米电源线接入电烙铁，为电烙铁供电。 当在距离维修库较远的地方使用电烙铁时还需要使用插线排，重新连接外部电源线，插线 排由于自重下坠与电烙铁插头分离，不具有便携性，影响电气设备接线焊接效率。
技术实现要素：

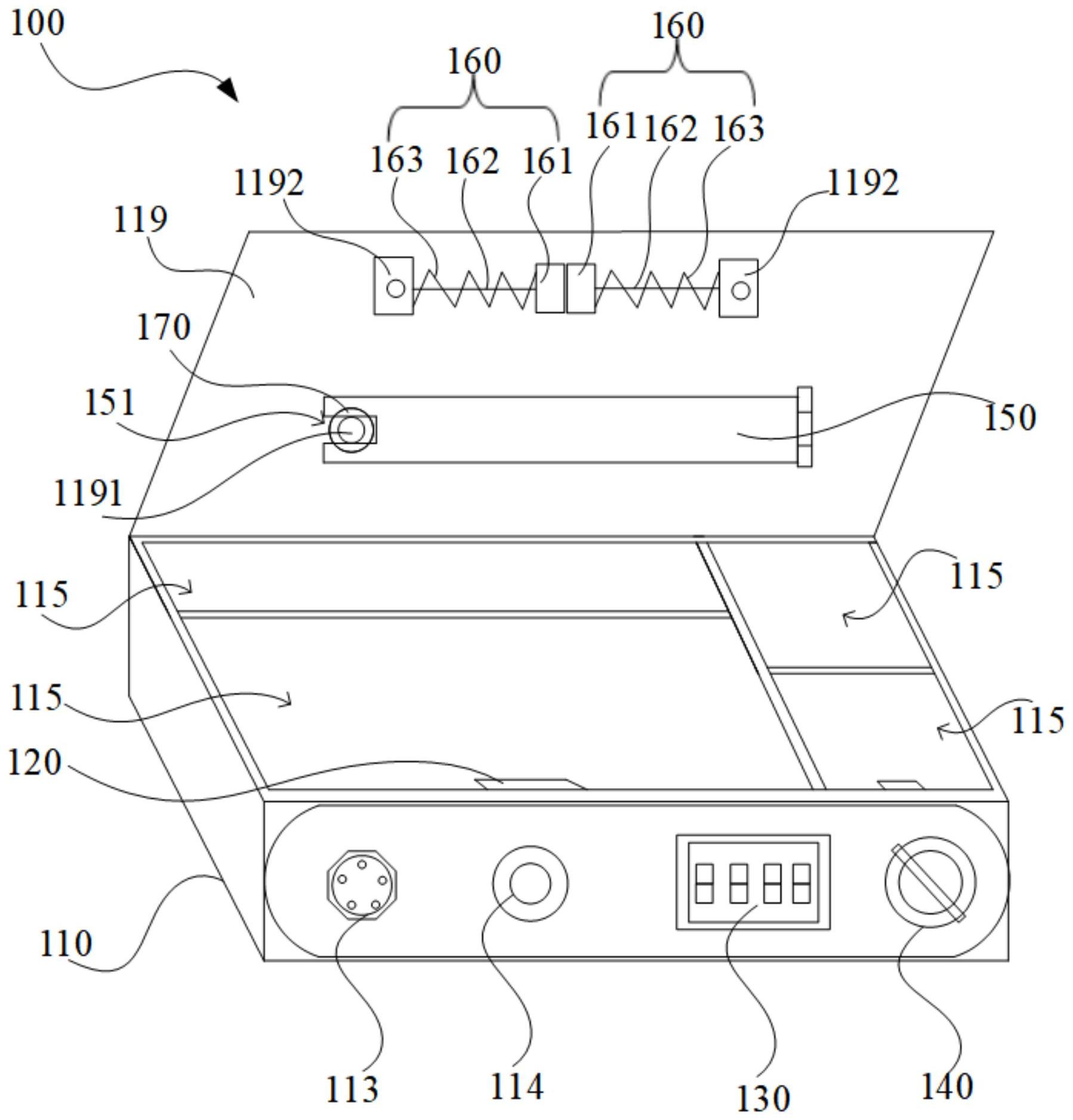

基于此，有必要针对上述技术问题，提供一种供电箱及电子元器件焊接装置，该装 置便于携带，有效提高焊接效率，还有利于避免安全隐患。 一种供电箱，包括： 箱体，所述箱体内设有电池模块，所述箱体设有第一充电端口，所述第一充电端口 电性连接于所述电池模块，所述第一充电端口用于外接电源并对所述电池模块充电；所述 箱体还设有第一输出端口，所述第一输出端口电性连接于所述电池模块，所述第一输出端 口用于导线连接于电烙铁，并对电烙铁供电。 上述供电箱，至少具有以下有益效果： 本发明实施例提供的供电箱内设有电池模块，该电池模块可以进行充电以及给电 烙铁供电。工作人员在检修作业时，仅需要携带供电箱即可，避免外部拉设电源线和插线排 取电，该供电箱具有便携性，不需使用电源线，有利于提高电子元器件焊接效率，同时避免 一些用电安全隐患。 下面进一步对技术方案进行说明： 在其中一个实施例中，所述箱体内设有若干放置槽，所述放置槽分别用于放置电 烙铁、助焊剂或者电子元器件。 在其中一个实施例中，所述箱体还设有USB端口，所述USB端口电性连接于所述电 池模块。 在其中一个实施例中，所述箱体还设有充电指示灯，所述充电指示灯电性连接于 所述电池模块。 在其中一个实施例中，所述箱体还设有温度调节旋钮，所述温度调节旋钮电性连 接于所述电池模块，用于控制所述电烙铁的温度。 在其中一个实施例中，所述箱体还设有显示屏和控制模块，所述控制模块分别电 性连接于所述显示屏和所述电池模块，所述控制模块用于控制所述显示屏显示所述电池模 块的电量。 3 CN 111570961 A 说　明　书 2/6 页 在其中一个实施例中，所述箱体包括箱盖，所述箱盖上设有压片，所述压片的一端 转动连接于所述箱盖，所述压片的另一端可拆卸安装于所述箱盖；所述压片所在平面和所 述箱盖所在平面平行，所述压片用于压在所述箱盖上。 在其中一个实施例中，所述箱盖上设有凸起座，所述凸起座上设有和线鼻子相匹 配的凹槽，所述压片用于压在所述凹槽上，从而压住所述凹槽内的所述线鼻子。 在其中一个实施例中，所述箱体还设有夹持组件，所述夹持组件包括夹持块、固定 杆、弹性件，所述箱体上设有凸耳，所述弹性件的一端连接于所述夹持块，所述弹性件的另 一端连接于所述凸耳，所述弹性件均穿设于所述固定杆上，所述固定杆的一端穿设于所述 夹持块，所述固定杆的另一端安装于所述凸耳；所述夹持组件有两个，两个所述夹持组件的 所述夹持块相对设置用于夹持电子元器件。 在其中一个实施例中，一种电子元器件焊接装置包括第一导线、电烙铁和如上述 任一个实施例所述的供电箱，所述第一导线和所述电烙铁均放置于所述箱体的放置槽内， 所述第一导线的一端用于连接所述第一输出端口，所述第一导线的另一端用于连接于所述 电烙铁。 上述电子元器件焊接装置，至少具有以下有益效果： 本实施例提供的电子元器件焊接装置包括供电箱和电烙铁。在进行焊接作业时， 工作人员先将电烙铁从供电箱的放置槽中取出，并使用第一导线将电烙铁连通于电池模 块。如此，供电箱对电烙铁供电，工作人员即可使用电烙铁进行焊接作业。该电子元器件焊 接装置具有便携性，有利于提高电子元器件焊接效率，同时避免用电安全隐患。 附图说明 构成本申请的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实 施例及其说明用于解释本发明，并不构成对本发明的不当限定。 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他 的附图。 图1为本发明一实施例提供的供电箱的结构示意图； 图2为本发明一实施例提供的除去箱盖后的供电箱的前视结构示意图； 图3为图2所示供电箱的后视结构示意图。 附图标记说明：100、供电箱；110、箱体；111、第一充电端口；112、第一控制开关； 113、第一输出端口；114、第二控制开关；115、放置槽；116、USB端口；117、第三控制开关； 118、充电指示灯；119、箱盖；1191、凸柱；1192、凸耳；120、电池模块；130、显示屏；140、温度 调节旋钮；150、压片；151、通孔；160、夹持组件；161、夹持块；162、固定杆；163、弹性件；170、 螺帽。
