技术摘要：
本发明公开了一种印制电路板，包括：PCB板、高压电源模块，低压电源模块、以及设于高压电源模块和低压电源模块之间的电压转换器；其中，高压电源模块和电压转换器的高压部分设于PCB板的隔离区，隔离区的铜面与隔离区外的铜面无接触点。通过将印制电路板的高压区域与其  全部
背景技术：
随着电子产品的高集成化，产品功耗有了很大的提升，在印制电路板的设计中，需 要提供更高电压的电源模块，从最初的12V电源，发展到现在的48V以及更高的54V电源。由 于48V、54V电源开关噪声很大，给印制电路板上的数字信号区域造成了干扰，进而影响了产 品的使用性能。
技术实现要素：

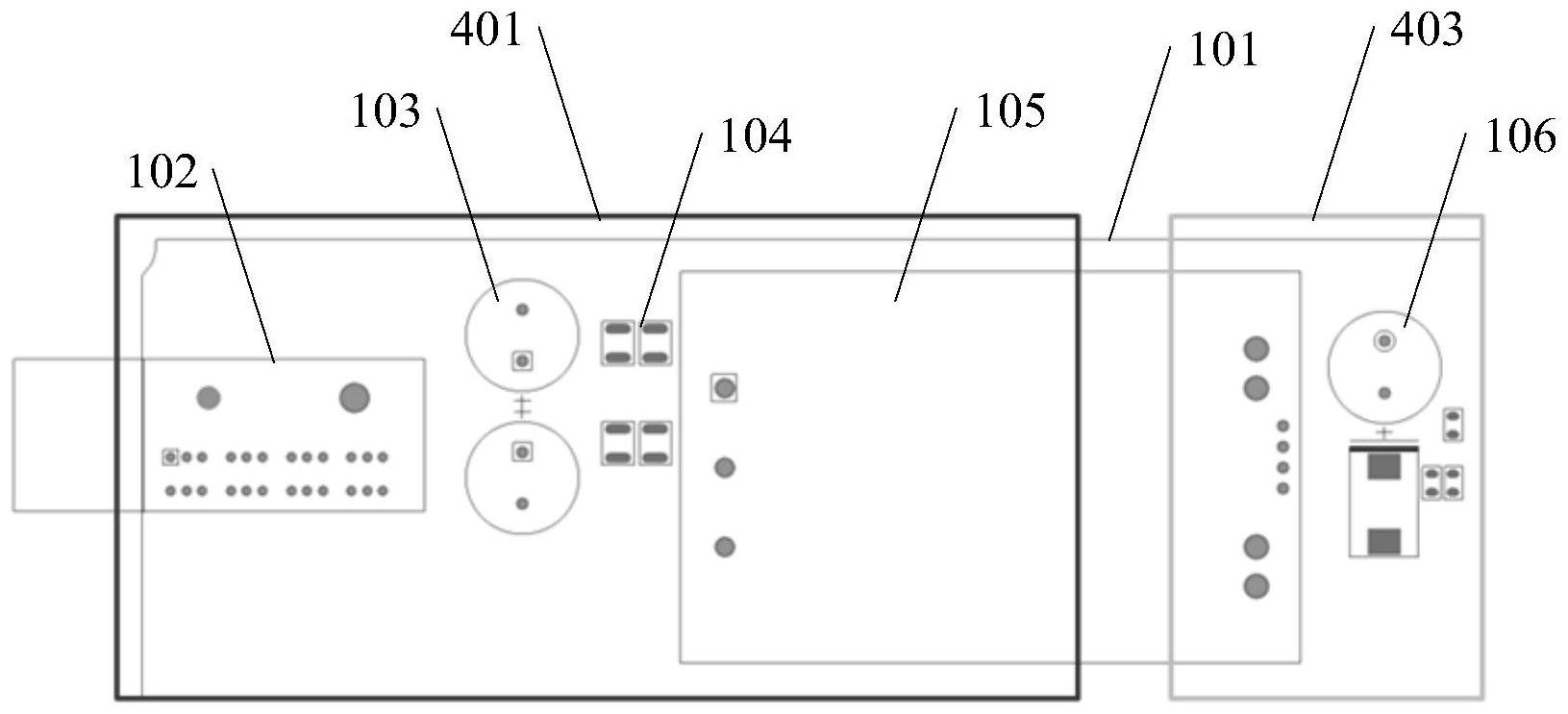

本发明的目的是提供一种印制电路板及印制电路板的电源设计方法，用于降低印 制电路板上高压区域对其他区域的噪声干扰，提高印制电路板产品性能。 为解决上述技术问题，本发明提供一种印制电路板，包括：PCB板、高压电源模块、 低压电源模块、以及设于所述高压电源模块和所述低压电源模块之间的电压转换器； 其中，所述高压电源模块和所述电压转换器的高压部分设于所述PCB板的隔离区， 所述隔离区的铜面与所述隔离区外的铜面无接触点。 可选的，所述隔离区具体为长方形区域。 可选的，所述高压电源模块具体包括：高压输入连接器、高压储能电容和高压滤波 电容； 其中，所述高压输入连接器的正极与所述高压储能电容的正极、所述高压滤波电 容的正极以及所述电压转换器的第一高压输入引脚连接，所述高压输入连接器的负极、所 述高压储能电容的负极、所述高压滤波电容的负极以及所述电压转换器的第二高压输入引 脚连接。 可选的，所述低压电源模块具体包括：低压储能电容和低压滤波电容； 其中，所述低压储能电容的正极、所述低压滤波电容的正极与所述电压转换器的 低压输出引脚连接，所述低压储能电容的负极、所述低压滤波电容的负极与主板供电电路 连接。 可选的，所述电压转换器具体包括：高压引脚，电压转换电路和低压引脚； 其中，所述高压引脚的第一端与所述高压电源模块的输出端连接，所述高压引脚 的第二端与所述电压转换电路的第一端连接，所述电压转换电路的第二端与所述低压引脚 的第一端连接，所述低压引脚的第二端与所述低压电源模块的输入端连接。 可选的，所述电压转换器的低压引脚位于所述隔离区之外。 可选的，所述高压电源模块具体为54V电源模块或48V电源模块。 可选的，所述高压电源模块的正极走线与所述高压电源模块的负极走线位于不同 PCB板层。 3 CN 111615254 A 说　明　书 2/4 页 为解决上述技术问题，本发明还提供一种印制电路板的电源设计方法，包括： 在PCB板上，为高压电源模块和电压转换器的高压部分建立隔离区，所述隔离区的 铜面与所述隔离区外的铜面无接触点。 可选的，所述为高压电源模块和电压转换器的高压部分建立隔离区，具体为： 在所述PCB板上添加Anti-Etch创建拆分平面，为所述高压电源模块和所述电压转 换器的高压部分建立所述隔离区。 本发明所提供的印制电路板，包括：PCB板、高压电源模块，低压电源模块、以及设 于高压电源模块和低压电源模块之间的电压转换器；其中，高压电源模块和电压转换器的 高压部分设于PCB板的隔离区，隔离区的铜面与隔离区外的铜面无接触点。通过将印制电路 板的高压区域与其他区域进行隔离，将铜平面进行分割，能够有效避免高压部分对数字信 号区域的影响，优化了产品新能，还能够在屏蔽高压区域的同时进行高密板卡布线时节省 布线空间。本发明还提供了一种印制电路板的电源设计方法，具有上述有益效果，在此不再 赘述。 附图说明 为了更清楚的说明本发明实施例或现有技术的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单的介绍，显而易见地，下面描述中的附图仅仅是本发 明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根 据这些附图获得其他的附图。 图1为本发明实施例提供的一种印制电路板的俯视图； 图2为本发明实施例提供的一种高压电源模块的正极走线示意图； 图3为本发明实施例提供的一种高压电源模块的负极走线示意图； 图4为本发明实施例提供的一种印制电路板增加隔离区后的效果示意图； 其中，101为PCB板，102为高压输入连接器，103为高压储能电容，104为高压滤波电 容，105为电压转换器，106为低压储能电容，107为低压滤波电容，201为正极走线区域，301 为负极走线区域，401为隔离区，402为隔离铜面，403为数字信号区域。
