技术摘要：
本发明涉及医疗器械技术领域，具体涉及一种消化内科用辅助诊疗设备；本发明壳体和腰椎垫，壳体内部设有容置腔，容置腔中设有驱动电机、集成板和行星传动组件，壳体的下板体中部开设有圆形通槽，驱动电机的电机轴垂直向下经过圆形通槽的圆心并伸出部分轴体，圆板的半径  全部
背景技术：
消化内科患者常常存在腹部胀气的状况，由于长时间不运动造成胃肠部缺乏活 动，在进行胀气疏导按摩治疗时，以往的方法是采用人工推拿，即按摩人员用手掌贴在患者 的腹部沿着顺时针的方向绕圈摩擦肚皮(因为顺时针的按摩符合人体胃肠的蠕动方向)。 但是采用人工按摩的方式存在以下不足：第一、人工按摩需要消耗按摩人员大量 的体力，且按摩人员经过长时间按摩后很难达到或保持按摩所需要的速度，从而降低其按 摩质量；第二、患者接受按摩时需要躺下方便按摩人员的操作。
技术实现要素：

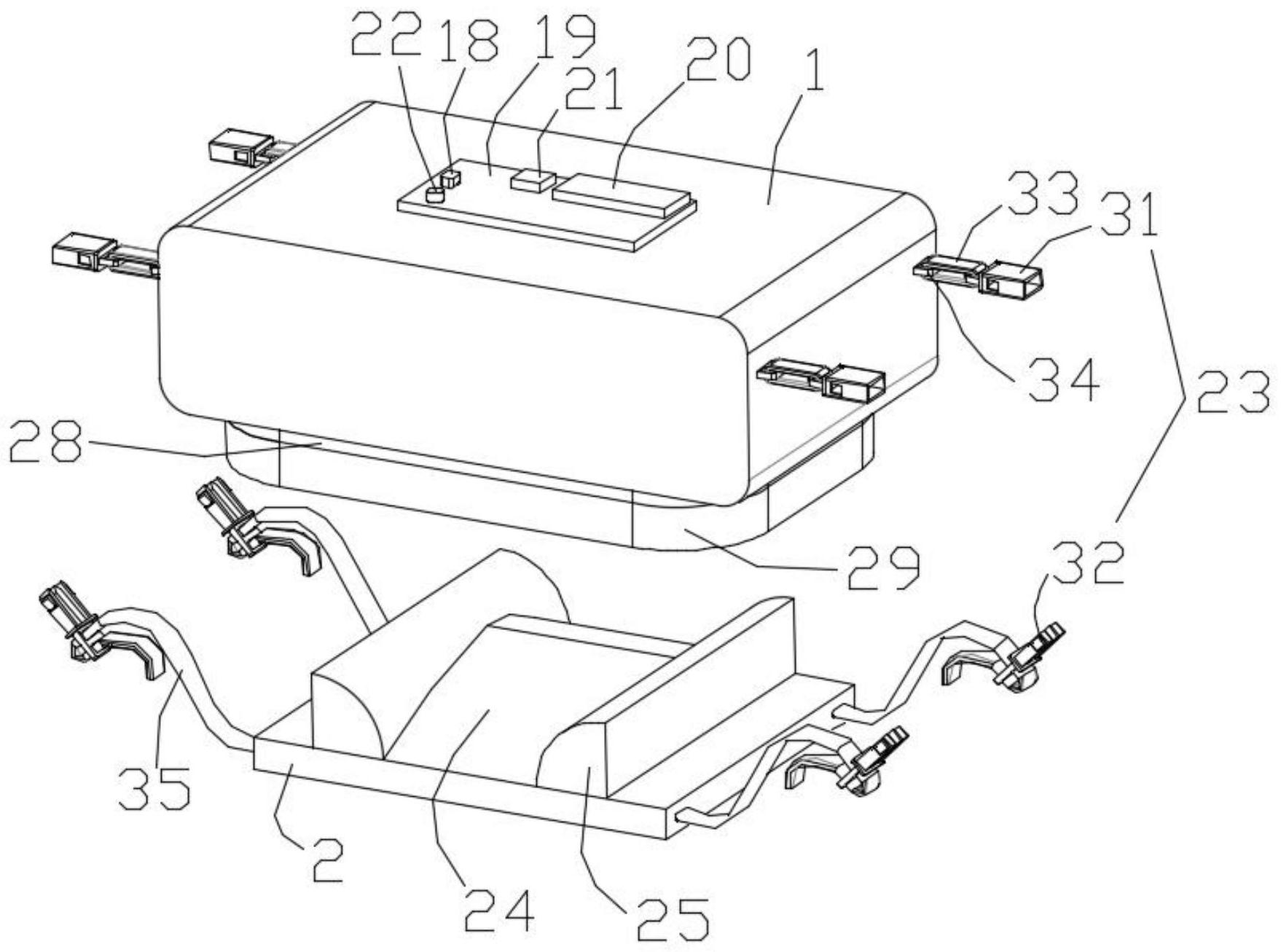

解决的技术问题 针对现有技术所存在的上述缺点，本发明提供了一种消化内科用辅助诊疗设备， 能够有效地解决现有技术中进行胀气疏导按摩治疗时需要消耗按摩人员大量体力的问题， 从而难以保证后续按摩质量的问题，同时还能有效地解决患者接受按摩时需要躺下来的问 题。 技术方案 为实现以上目的，本发明通过以下技术方案予以实现： 一种消化内科用辅助诊疗设备，包括壳体和腰椎垫，所述壳体内部设有容置腔，所 述容置腔中设有驱动电机、集成板和行星传动组件，所述壳体的下板体中部开设有圆形通 槽，所述驱动电机固定在所述壳体的上板体中部，所述驱动电机的电机轴垂直向下经过所 述圆形通槽的圆心并伸出部分轴体，所述电机轴靠近其端部由外向内依次设有圆板和主动 齿轮，所述圆板的半径小于圆形通槽的半径，所述圆板和圆形通槽配合构成环形通槽，所述 圆板的厚度和下板体的厚度相同，且而二者的上表面保持共面；所述行星传动组件包括内 齿轮和行星轮，所述内齿轮固定在下板体上并与所述圆形通槽共圆心，所述内齿轮的上，所 述行星轮的两端分别与内齿轮和主动齿轮啮合，所述行星轮的底部圆心处固定有连接杆， 所述连接杆穿过所述环形通槽并伸出，所述连接杆的底部固定有第一刮板；所述集成板上 主要设有微处理器、电源模块和充电接口；处于所述壳体外部的上板体中部设有控制板，所 述控制板上设有显示屏、调速开关和所述充电接口；所述控制板、集成板和驱动电机均通过 配电接口电性连接；所述壳体和腰椎垫之间通过固定件可拆卸的安装，所述腰椎垫上设有 支撑体和限位体。 更进一步地，所述行星轮的数量为2～8个，且行星轮在内齿轮上以圆周阵列方式 均匀的分布。 更进一步地，所述电机轴的底端固定有第二刮板，所述第一刮板和第二刮板的外 形均呈扁平的圆柱体，所述第二刮板的底面不超过所述第一刮板的底面，所述第一刮板和 3 CN 111568719 A 说　明　书 2/5 页 第二刮板的底面上均布满有按摩凸起。 更进一步地，所述壳体的下板体外壁上设有一凸起的环形体，所述圆形通槽被包 围在环形体的中部，所述环形体底面所处的平面介于所述第一刮板上底面和下底面之间； 所述环形体上还设有一层与其匹配的柔性垫体。 更进一步地，所述内齿轮的顶部开口处还设有一层与之匹配的止退环体，所述止 退环体的外环半径大于所述内齿轮内环的半径，且所述止退环体内环半径介于所述电机轴 半径和所述主动齿轮半径之间。 更进一步地，所述腰椎垫的材质采用布艺、乳胶或海绵中的任意一种；所述腰椎垫 上的支撑体呈一端高、另一端低的半梭型。 更进一步地，所述固定件包括卡扣和卡齿，所述卡扣的底部固定有第一带体，所述 第一带体的另一端固定有连接环，所述连接环对称地固定设置在所述壳体的左、右两端的 外壳壁上；所述卡齿的底部滑动连接有第二带体，所述第二带体的另一端对称地固定设置 在所述腰椎垫的左、右两端。 更进一步地，所述圆板和电机轴之间是转动连接。 更进一步地，所述充电接口采用USB接口；所述微处理器的类型为单片机、PLC、 FPGA、CPLD、DSP或ARM中的任意一种。 有益效果 采用本发明提供的技术方案，与已知的公有技术相比，具有如下有益 1、本发明通过增加壳体内开设有容置腔，容置腔中设有驱动电机、集成板和行星 传动组件，壳体的下板体中部开设有圆形通槽，驱动电机固定在壳体的上板体中部，驱动电 机的电机轴垂直向下经过圆形通槽的圆心并伸出部分轴体，电机轴靠近其端部由外向内依 次设有圆板和主动齿轮，圆板的半径小于圆形通槽的半径，圆板和圆形通槽配合构成环形 通槽，圆板的厚度和下板体的厚度相同，且而二者的上表面保持共面；行星传动组件包括内 齿轮和行星轮，内齿轮固定在下板体上并与圆形通槽共圆心，内齿轮的上，行星轮的两端分 别与内齿轮和主动齿轮啮合，行星轮的底部圆心处固定有连接杆，连接杆穿过环形通槽并 伸出，连接杆的底部固定有第一刮板；集成板上主要设有微处理器、电源模块和充电接口； 处于壳体外部的上板体中部设有控制板，控制板上设有显示屏、调速开关和充电接口；控制 板、集成板和驱动电机均通过配电接口电性连接的设计，这样使用者便可以通过将壳体的 底部扣在腹部，然后通过调速按钮启动驱动电机，从而驱动第一刮板对患者的腹部进行顺 时针刮拭按摩；与现有技术中时按摩人员采用人工的方式来对患者进行按摩；达到有效地 避免按摩过程中需要消耗按摩人员大量体力的效果，同时还能有效地避免长时间的对患者 按摩后比较难的去保证后续按摩质量的效果。 2、本发明通过增加壳体和腰椎垫之间通过固定件可拆卸的固定连接在一起的设 计，这样使用者首先将壳体的底部放在腹部表面，且将腰椎垫放在自己的腰部，并且注意腰 椎垫支撑部在垂直方向是上部比下部较平缓的，然后通过固定件将壳体和腰椎垫固定在患 者的身上，在固定的过程中要保证第一刮板和第二刮板的底面均能与患者腹部的皮肤表面 接触；与现有技术按摩人员对患者进行按摩时需要患者躺下的方式相比；达到可以令患者 在进行胀气疏导按摩时不需要躺下的效果。 4 CN 111568719 A 说　明　书 3/5 页 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为本发明的第一视角下直观图； 图2为本发明的腰椎垫侧面剖视直观图； 图3为本发明的壳体底部朝上时的直观图； 图4为本发明的壳体底部朝下时内部直观图； 图5为本发明的壳体底部朝上时内部直观图； 图6为本发明的驱动电机和行星传动组件的安装关系图； 图7为本发明的驱动电机的电机轴上各部件的爆炸视图； 图8为本发明的壳体底部朝上时一端被去除的剖视图； 图9为本发明的内齿轮和止退环体的爆炸视图； 图10为本发明的壳体顶部被去除的剖视图； 图中的标号分别代表：1-壳体；2-腰椎垫；3-容置腔；4-圆形通槽；5-驱动电机；6- 集成板；7-行星传动组件；8-电机轴；9-圆板；10-主动齿轮；11-环形通槽；12-内齿轮；13-行 星轮；14-连接杆；15-第一刮板；16-微处理器；17-电源模块；18-充电接口；19-控制板；20- 显示屏；21-调速开关；22-配电接口；23-固定件；24-支撑体；25-限位体；26-第二刮板；27- 按摩凸起；28-环形体；29-柔性垫体；30-止退环体；31-卡扣；32-卡齿；33-第一带体；34-连 接环；35-第二带体。
