技术摘要：
本发明涉及一种瓶装雾化器，包括用于盛装药水的药瓶、与所述药瓶相连接的喷头、设于所述喷头内的活塞内腔、在所述活塞内腔内往返运动的活塞、驱动所述活塞运动的动力机构、与所述活塞内腔相连通的吸药机构、与所述活塞内腔相连通的喷药机构以及与所述药瓶的内部空腔相  全部
背景技术：
医用雾化器主要用于治疗各种上下呼吸系统疾病，采用雾化器将药液雾化成微小 颗粒，药物通过呼吸吸入的方式进入呼吸道和肺部沉积，对体内的病毒感染、细菌感染、感 冒病毒、杀菌起到防护功效，减少被病毒感染，降低患病几率，从而达到有效治疗的目的。 目前市场上现有的产品，造价昂贵、品种单一，使用功效的喷雾化效果和人体吸入 方式有差异，不能完全把药水吸入输送到体内，影响治疗效果。另一方面，不能随意移动，需 要雾化的患者还需去到专门的雾化场所进行雾化，给患者带来了诸多不便之处，且人员聚 集，还容易引起交叉感染。
技术实现要素：

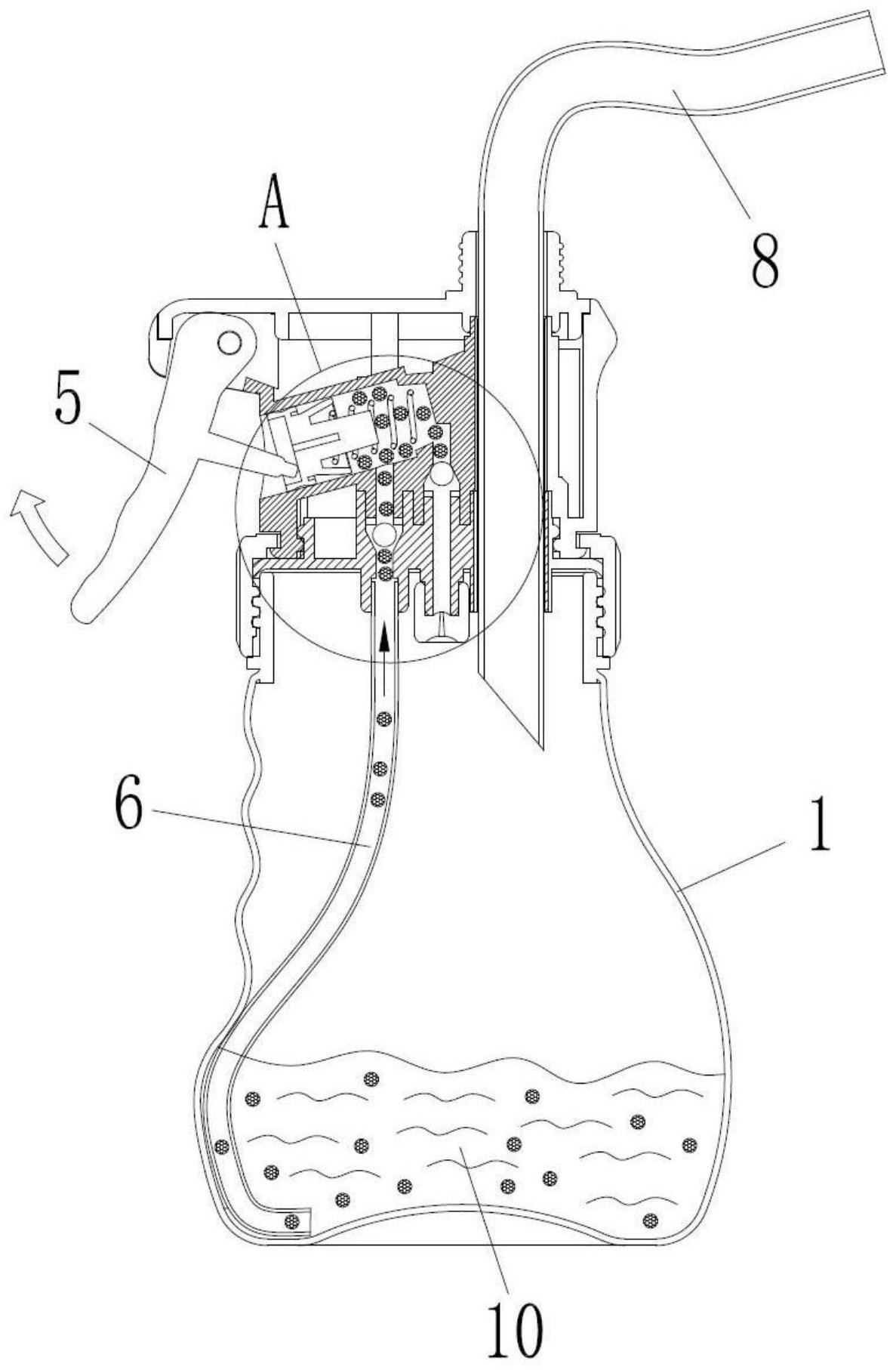

本发明要解决的技术问题是提供一种瓶装雾化器，操作简单，移动方便，药水的消 耗量低。 为了解决上述技术问题，本发明提供了一种瓶装雾化器，包括用于盛装药水的药 瓶、与所述药瓶相连接的喷头、设于所述喷头内的活塞内腔、在所述活塞内腔内往返运动的 活塞、驱动所述活塞运动的动力机构、与所述活塞内腔相连通的吸药机构、与所述活塞内腔 相连通的喷药机构以及与所述药瓶的内部空腔相连通的雾化管； 所述吸药机构包括进气阀和与所述进气阀相连接的吸管，药水位于所述药瓶的底 部，所述进气阀与药水通过吸管相连通； 所述驱动机构驱动所述活塞运动，以使所述活塞内腔扩大，药水通过吸管及进气 阀进入所述活塞内腔中，所述驱动机构再次驱动所述活塞运动，以使所述活塞内腔缩小，药 水在压力下通过喷药机构雾化喷出在药瓶的空腔内，用户通过雾化管吸入药瓶的空腔内的 雾化药水。 优选地，所述活塞包括活塞本体、与所述活塞本体相连接的定位柱以及与所述活 塞本体相连接的弹性构件，所述活塞本体的外径小于所述活塞内腔的内径。 优选地，所述弹性构件的外径大于所述活塞内腔的内径。 优选地，所述动力机构包括位于所述活塞一端的手柄和位于所述活塞另一端的复 位弹簧。 优选地，所述手柄包括抓握部和与所述抓握部相连接的驱动部，所述抓握部与所 述喷头可旋转连接； 所述驱动部设于所述抓握部上，靠近所述活塞的一侧； 人手抓紧所述抓握部，使得所述驱动部往靠近所述活塞的方向运动，并挤压所述 活塞，活塞往所述活塞内腔内部运动，减小所述活塞内腔的内部空间。 优选地，所述复位弹簧套设于所述定位柱上，其一端与所述活塞相互抵接，另一端 4 CN 111544715 A 说　明　书 2/5 页 与所述活塞内腔的内壁相互抵接； 所述复位弹簧始终处于压缩状态。 优选地，所述进气阀与所述活塞内腔相连通，其包括进气通道、与所述进气通道相 连通的第一锥形腔以及位于所述第一锥形腔内的进气滚珠，所述进气通道连通所述活塞内 腔和药瓶的内部空腔，其内径小于所述进气滚珠的外径。 优选地，所述第一锥形腔的最小内径等于所述进气通道的内径，其最大内径大于 所述进气滚珠的外径，且所述第一锥形腔的最小内径处靠近所述药瓶的一侧。 优选地，所述喷药机构包括出气阀和与所述出气阀相连接的雾化喷嘴； 所述出气阀与所述活塞内腔相连通，其包括出气通道、与所述出气通道相连通的 第二锥形腔以及位于所述第二锥形腔内的出气滚珠，所述出气通道连通所述活塞内腔和药 瓶的内部空腔，其内径小于所述出气滚珠的外径。 优选地，所述第二锥形腔的最小内径等于所述出气通道的内径，其最大内径大于 所述出气滚珠的外径，且所述第二锥形腔的最大内径处靠近所述药瓶的一侧。 实施本发明，具有如下有益效果： 1、本发明提供的瓶装雾化器，患者操作时，只需手握瓶子，手指下压手柄，回弹后 重复下压即可实现药水雾化效果，操作方便快捷，未被完全吸入的药水回落至药水内部，被 重新雾化吸入，药水的消耗量低，且移动方便，整个雾化过程均在药瓶内部进行，能够有效 的保存雾化药水的浓度，并保证充足的吸收量。 2、本发明提供的瓶装雾化器，药瓶与喷头螺纹连接，便于拆装，且便于清洗。 3、本发明提供的瓶装雾化器，所述复位弹簧套设于所述定位柱上，防止所述复位 弹簧位置偏移，影响瓶装雾化器的使用，另一方面，实现所述活塞的限位，防止患者用力过 大，损坏所述瓶装雾化器。 附图说明 图1是本发明的瓶装雾化器的结构示意图； 图2是本发明的瓶装雾化器吸药状态的剖面结构示意图； 图3是图2中A处放大图； 图4是本发明的瓶装雾化器的活塞的结构示意图； 图5是本发明的瓶装雾化器喷药状态的剖面结构示意图； 图6是图5中B处放大图； 图7是本发明的瓶装雾化器的手柄的结构示意图； 图8是本发明的瓶装雾化器的使用状态的结构示意图。
